Как сбросить ошибку АБС (ABS) на авто с помощью адаптера ELM327?

Блог им. alexavias: ELM327 блютузКупил ELM327 блютуз. На телефон сразу программу Torque все работает:) куча всего, что в принципе на этой машине не нужно. Можно настроить кучу параметров включая постоянный мониторинг ошибок и их сбрасывание. Описывать не буду, потому как на драйве куча описаний этой программы включая видео.

Ошибок по двигателю нет. Но больше интересовал ЭУР т.к. зимой иной раз и мигнет лампочка ошибки. Полез курить форумы. Пишут, кто, что. В итоге остановился на замыкании 7-9-1 ножек. Теперь двигатель, ЭУР, панел и кузов читает. А вот ABS и подушки не цепляет пишет, что нужен vag-com.

Блог им. alexavias: Как сбросить ошибку АБС (ABS) на авто с помощью адаптера ELM327?

Блог им. alexavias: Как сбросить ошибку АБС (ABS) на авто с помощью адаптера ELM327?

Блог им. alexavias: Как сбросить ошибку АБС (ABS) на авто с помощью адаптера ELM327?

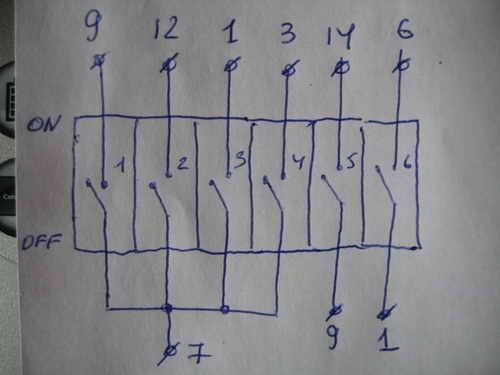

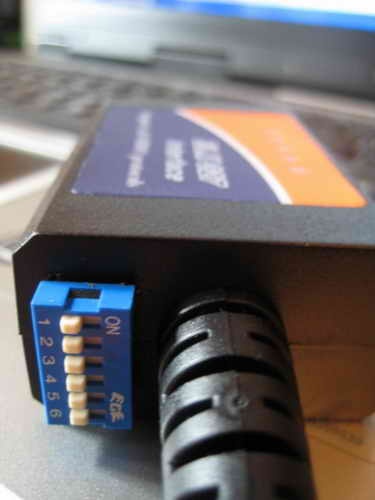

Прочитал различные форумы по переделки elm327 под работу с фиатами, на сайте fiatecuscan.net вообще предлагают иметь 3 кабеля с переходниками, кто какие то проводки выводит кто то тумблера ставит. Я зашел в магазин радиолюбитель я думаю в любом городе есть и купил вот такой 6 позиционный микропереключатель как на фото за 10000 б.р. можно взять на 4 позиции если вы не хотите диагностировать ALFA MITO и FIAT500, DOBLO, для всех остальных хватит 4. Кто как приспособит дело фантазии я сделал так, мне так удобней.Про разборку адаптера снимается верхняя наклейка кстати очень легко под ней 4 самореза.На рисунках показано схематично куда к каким ножкам паять они все пронумерованы естественно кому не надо 5,6 переключатель не использовать.На другом рисунке показано положение переключателей.
Adapter 1 это двиг, abc, руль, боди комп, короче всё кроме airbag.
Adapter 2 естественно airbag.
Adapter 3 это ALFA MITO и FIAT500, DOBLO.
У меня всё зароботало с первого раза протестил свою Stilo всё читает супер.Так что кому интересно дерзайте.Сори за качество фоток и рисунков я не фотограф и не художник
Я проволочкой соединил по схема adapter 1 но ABS почему то не увиделся.
Буду искать микропереключатели и делать как у него.
И теперь вопрос:
У меня был ключ с кнопкой центрального замка. И он сломался. Теперь вроде как есть возможность прописать новый ключ но у меня нет кода разблокировки. Кто знает как его можно получить? Хотя, что то мне подсказывает, что только через FIAT SPA и это большой гемор.
Блог им. alexavias: Как сбросить ошибку АБС (ABS) на авто с помощью адаптера ELM327?

Блог им. alexavias: Как сбросить ошибку АБС (ABS) на авто с помощью адаптера ELM327?

Блог им. alexavias: Как сбросить ошибку АБС (ABS) на авто с помощью адаптера ELM327?

Резюме.
Чтобы подключиться к для двигателю, ABS, рулю, боди комп, короче всё кроме Airbag надо перемкнуть ножки 7-9-12-1.
Для подключения к Airbag — ножки 7-3.


Спасибо за статью dimma с драйва.
