Как делается самодиагностика на HONDA INSPIRE

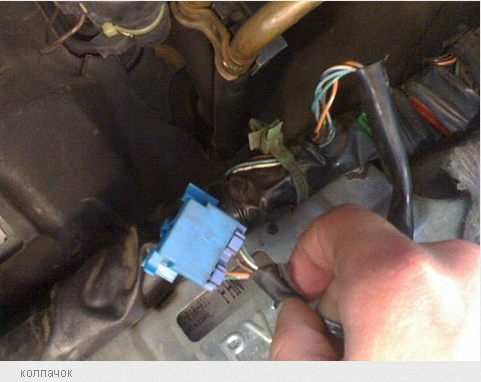

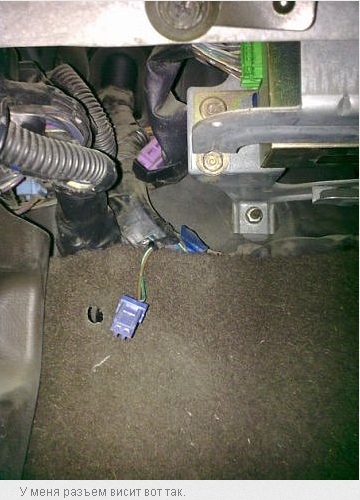

Разъем диагностики ХондаВ ногах у переднего пассажира (под ковриком), или под его сиденьем есть синяя фишка.



Она просто как колпачок, под ней спрятано 2 разъема.



Нас интересует левый, 2-х контактный. Его нужно замкнуть скрепкой (засунуть на глубину сантиметр, или больше), и включить зажигание, но не заводить мотор. Лампочки на панели приборов промигают коды ошибок. Лампа
Check Engine — ошибки двигателя, лампа Спорт-режима (или D4) — ошибки КПП, лампа ABS — ошибки ABS,
лампа SRS — Ошибки подушек безопасности.Главное не замкните трех-контактный разъем — можете спалить мозги.



Чтобы определить, какие ошибки реально есть в системе, а какие только хрянятся в памяти, нужно сбросить клемму аккумулятора секунд на 10.
После этого можно включать машину, и делать диагностику. Иногда ошибка проявляется не сразу, а через некоторое время.
В таком случае клемму перед диагностикой не скидывать.
А теперь собственно сами коды ошибок. Длинный импульс означает первую цифру в коде, которкий — вторую. Например 4 длинных один короткий означают 41 ошибку. Ошибки прокручиваются по кругу. Если ошибок нет, то лампочка просто горит."

Коды ошибок двигателя, лампа «Check engine»

0: (No flashes) Bad ECU / (Нет вспышек) неисправность компа
1: Oxygen Sensor / Датчик кислорода (лямбда-зонд)
3: MAP Sensor (Manifold Absolute Pressure) / МАП-менсор (датчик давления в коллекторе)
4: Crankshaft Position Sensor / Датчик положения распредвала
5: MAP Sensor (Manifold Absolute Pressure) / МАП-менсор (датчик давления в коллекторе)
6: ECT Sensor (Engine Coolant Temperature) / Датчик температуры охлаждающей жидкости
7: Throttle Position Sensor / Датчик положения дросселя
8: TDC Sensor (Top Dead Center) / Датчик верхней мертвой точки
9: CYL Sensor (No. 1 cylinder position) / Датчик положения 1 цилиндра (датчик коленвала)
10: IAT Sensor (Intake Air Temperature) / Температура впускаемого воздуха
12: EGR System (Exhaust Gas Recirculation) / Рециркуляция выхлопных газов
13: Atmospheric Pressure Sensor / Датчик атмосферного давления
14: EACV (Electronic Idle Air Control Valve) / Электронный клапан холостого хода
15: Ignition Output Signal / Сигнал зажигания
16: Fuel Injector / Топливный инжектор
17: Vehicle Speed Sensor / Датчик скорости
18: Ignition Timing Adjuster / Регулировка времени зажигания
20: Electronic Load Detector / Датчик нагрузки
23: Knock Sensor #1 (Front) / Датчик детонации передний
30: A/T FI Signal A
31: A/T FI Signal B
41: Oxygen Sensor Heater / Подогреватель лямбда-зонда
43: Fuel Supply System / Система подачи топлива
45: Fuel Metering / Дозирование топлива
53: Knock Sensor #2 (Rear) / Датчик детонации задний

Коды ошибок ABS, лампа ABS

код / Вероятная причина / также проверить
1 / Pump motor over-run / Motor fuse, relay, pressure switch
1-2 / Pump motor circuit / Motor relay unit fuse
1-3 / High-pressure leakage / Solenoid
1-4 / Pressure switch /
1-8 / Accumulator Gas leakage /
2-1 / Parking brake switch-related / Fluid level switch, BRAKE light
3-1 / FR Wheel pulser /
3-2 / FL Wheel pulser /
3-4 / RR Wheel pulser /
3-8 / RL Wheel pulser /
4-1 / FR Speed sensor /
4-2 / FL Speed sensor /
4-4 / RR Speed sensor /
4-8 / RL Speed sensor /
5 / RR, RL Speed sensor / Modulator
5-4 / RR Speed sensor / Modulator
5-8 / RL Speed sensor / Modulator
6 / F or R Fail-safe relay /
6-1 / Front Fail-safe relay /
6-4 / Rear Fail-safe relay /
7-1 / Solenoid-related problem / ABS B1 fuse
7-2 / Solenoid-related problem / ABS B3 fuse, Front fail-safe relay
7-4 / Solenoid-related problem / Rear fail-safe relay

Коды ошибок коробки передач

1: D4 мигает
  • Disconnected lock-up control solenoid valve A connector
  • Short or open in lock-up control solenoid valve A wire
  • Faulty lock-up control solenoid valve A
2: D4 мигает
  • Disconnected lock-up control solenoid valve B connector
  • Short or open in lock-up control solenoid valve B wire
  • Faulty lock-up control solenoid valve B
3: D4 мигает или горит
  • Disconnected throttle position sensor (TP) connector
  • Short or open in TP sensor wire
  • Faulty TP sensor
4: D4 мигает
  • Disconnected vehicle speed sensor (VSS) connector
  • Short or open in VSS wire
  • Faulty VSS
5: D4 мигает
  • Short in A/T gear position switch wire
  • Faulty A/T gear position switch
6: D4 не горит
  • Disconnected A/T gear position switch connector
  • Open in A/T gear position switch wire
  • Faulty A/T gear position switch
7: D4 мигает
  • Disconnected shift control solenoid valve A connector
  • Short or open in shift control solenoid valve A wire
  • Faulty shift control solenoid valve A
8: D4 мигает
  • Disconnected shift control solenoid valve B connector
  • Short or open in shift control solenoid valve B wire
  • Faulty shift control solenoid valve B
9: D4 мигает
  • Disconnected coutershaft speed sensor connector
  • Short or open in countershaft speed sensor wire
  • Fauly countershaft speed sensor
10: D4 мигает
  • Disconnected engine coolant temperature (ECT) sensor connector
  • Short or open in ECT sensor wire
  • Faulty ECT sensor
11: D4 не горит
  • Trouble in PCM
14: D4 мигает
  • Trouble in PCM
15: D4 не горит
  • Disconnected mainshaft speed sensor connector
  • Short or open in mainshaft speed sensor wire
  • Fauly mainshaft speed sensor
16: D4 мигает
  • Disconnected linear solenoid connector
  • Short or open in linear solenoid wire
  • Faulty linear solenoid
17: D4 не горит
  • Short in kick-down switch wire
  • Faulty kick-down switch

Коды ошибок подушек безопасности

1-1 Open in the Driver’s Airbag Inflator
1-2 Increased Resistance in Driver’s Airbag Inflator
1-3 Short to Another Wire in Driver’s Airbag Inflator or Decreased Resistance
1-4 Short to Power in Driver’s Airbag Inflator
1-5 Short to Ground in Driver’s Airbag Inflator
2-1 Open in the Passenger’s Airbag Inflator
2-2 Increased Resistance in Passenger’s Airbag Inflator
2-3 Short to Another Wire in Passenger’s Airbag Inflator or Decreased Resistance
2-4 Short to Power in Passenger’s Airbag Inflator
2-5 Short to Ground in Passenger’s Airbag Inflator
3-1 Open in Driver’s Seat Belt Tensioner
3-2 Increased Resistance in Driver’s Seat Belt Tensioner
3-3 Short to Another Wire in Driver’s Seat Belt Tensioner or Decreased Resistance
3-4 Short to Power in Driver’s Seat Belt Tensioner
3-5 Short to Ground in Driver’s Seat Belt Tensioner
4-1 Open in Passenger’s Seat Belt Tensioner
4-2 Increased Resistance in Passenger’s Seat Belt Tensioner
4-3 Short to Another Wire in Passenger’s Seat Belt Tensioner or Decreased Resistance
4-4 Short to Power in Passenger’s Seat Belt Tensioner
4-5 Short to Ground in Passenger’s Seat Belt Tensioner
5-1 — 5-5 Internal Failure of the SRS unit
6-1 — 6-4 Internal Failure of the SRS unit
7-1 — 7-3 Internal Failure of the SRS unit
8-1 — 8-6 Internal Failure of the SRS unit
9-1 Faulty SRS Indicator Circuit or Faulty SRS Power Supply
9-2 Faulty SRS Power Supply
10-1 SRS Replacement Code

Коды ошибок TCS

2-0 Parking Brake
2-1 Steering Angle Sensor
3-1 TCS Inhibition
3-2 Engine Speed Signal
3-4 Reference Voltage Signal
3-5 Barometric Pressure Signal
3-6 Throttle Position Sensor Signal
3-7 TCS Control Valve Sensor Signal
4-1 Right Front Wheel Sensor Signal
4-2 Left Front Wheel Sensor Signal
4-4 Right Rear Wheel Sensor Signal
4-8 Left Rear Wheel Sensor Signal
4-9 ABS Down
5-1 Fail-Safe Relay Stuck On
5-2 Ignition Switch Signal
5-3 Ignition Switch Signal
5-4 TCS Control Valve Actuator Initial Motor Operation
5-5 TCS Control Valve Actuator Motor Operation (1)
5-6 TCS Control Valve Actuator Motor Operation (2)
5-7 TCS Control Valve Actuator Over Limit Motor Circuit
5-8 TCS Control Valve Actuator Motor Driver Open
5-9 TCS Control Valve Actuator Under Limit Motor Circuit
5-10 TCS Control Valve Actuator Motor Driver Shorted
6-1 A/T Shift Position Signal

Статья взята с сайта http://www.drive2.ru
