Распиновка разъемов на Honda

1) Тип разъема №1 — 3-х и 2-х контактные разъемы Honda

Марки и года (ориентировочно):
все модели до 2001 г.

Типичное расположение: в салоне.

Внешний вид:

HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda
Видео обзор разъемов диагностики OBDII


Назначение выводов диагностического разъема:

1 — K-линия диагностики
2 — Питание +12В (АКБ)
3 — Масса
4 — Используется для считывания медленных кодов самодиагностики
5 — Используется для считывания медленных кодов самодиагностики

Примеры расположения разъема на отдельных моделях автомобилей Honda


  • Honda Civic (1994 г.) Расположение: под правым краем торпеды (в районе правой ноги переднего пассажира)
HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda

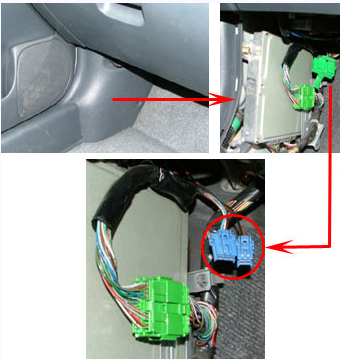

  • Honda Civic (1997 г.) Расположение: снимаем часть обшивки салона в ногах у переднего пассажира (иногда разъемы могут быть достаны и без демонтажа обшивки). Разъемы находятся под ней в зеленой заглушке
HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda



2) Тип разъема №2 — 5-ти и 2-х контактные разъемы Honda

Марки и года (ориентировочно):
модели английского рынка 1995-2001гг.

Типичное расположение: в салоне.

Внешний вид:

HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda

Назначение выводов диагностического разъема:

1 — Масса
2 — Питание +12В
3 — L-линия — используется для считывания медленныхкодов самодиагностики
4 — K-линия диагностики
5 — K-линия диагностики
6 — Используется для считывания медленных кодовсамодиагностики
7 — Используется для считывания медленных кодовсамодиагностики

Примеры расположения разъема на отдельных моделях автомобилей Honda
  • HondaDomani (2000 г.) Расположение: за бардачком переднего пассажира. Для доступа к разъемам демонтировать бардачок.
HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda



3) Тип разъема №3 — 16-ти контактный разъем OBD-II-Honda в форме трапеции

Марки и года (ориентировочно): все модели после 1996 г.

Примечание: здесь приведена нумерация выводов аналогично общим OBD-II (SAE)стандартам. Нумерация выводов в документации Honda отличается отOBD-II (SAE)

Типичное расположение: в салоне под торпедой со стороны водителя. Нанекоторых моделях может располагаться в районе левой ноги переднегопассажира «на боку» центрально консоли (CR-V), за пепельницей(Accord 1995-1997 гг.) и др.

Внешний вид:
HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda



Назначение выводов диагностического разъема:

4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
9 — SCS (Service Check System) — Вывод для считываниямедленных кодов самодиагностики
12 — Вывод для программирования
14 — Input/Output for VTM-4 and immobilizer control
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ

Примеры расположения разъема на отдельных моделях автомобилей Honda


  • HondaCivic (2001 г.) Расположение: в районе правой ноги водителя
HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda


  • HondaShuttle (1996-1999 гг.) Расположение: слева от ног переднего пассажира
HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda


  • HondaCR-V (1997-2002 гг.) Расположение: слева от ног переднего пассажира (справа за кожухом центральнойконсоли)
HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda


  • HondaAccord (1995-1997 гг.) Расположение: в центральной консоли за пепельницей. Для доступа к разъему снятьпепельницу
HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda


  • HondaLegend (2000 г.) Расположение: внутри кожуха центральной консоли
HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda


  • HondaAccord (2000 г.) Расположение: под ковриком переднего пассажира в салоне
HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda


  • HondaPartner RHD (2000 г.)
Расположение: за левой стенкой центральной консоли (в районе правой ноги переднего пассажира — автомобиль праворульный)
HONDA Блог (HONDA, Acura): Распиновка разъемов на  Honda


За статью спасибо http://motorstate.com.ua
