Діагностичне обладнання (сканер) для автосервісу і СТО. Категорії і класифікація.

Діагностичне обладнання (сканер) для автосервісу і СТО. Категорії і класифікація.
Діагностичне обладнання являє собою сканер, який виконує функції комунікації між блоком управління автомобіля і людиною.
Вона складається з: діагностичного роз'єму, мультиплексора, пристрої виведення з програмним забезпеченням.
Через роз'єм ми єднаємося з автомобілем, мультиплексор «перетравлює» інформацію і переводить її
в зрозумілий для комп'ютерного ПЗ (і для нас з вами) вид.
Читать дальше →

Компьютерная диагностика своими руками

Технология OBD (On-Board Diagnostic — самодиагностика бортового оборудования) зарождалась еще в 50-х гг. прошлого века. Инициатором выступало правительство США. Для улучшения экологии были созданы различные комитеты, но положительных результатов не было достигнуто. И только в 1977 г. ситуация начала меняться.

Наступил энергетический кризис и спад производства, и это потребовало от производителей решительных действий по спасению самих себя. Департамент по контролю за воздушной средой (Air Resources Board, ARB) и Агентство по защите окружающей среды (Environment Protection Agency, EPA) пришлось воспринимать всерьёз. На этом фоне и развивалась концепция диагностики OBD.
Читать дальше →

Поиск диагностического разъема

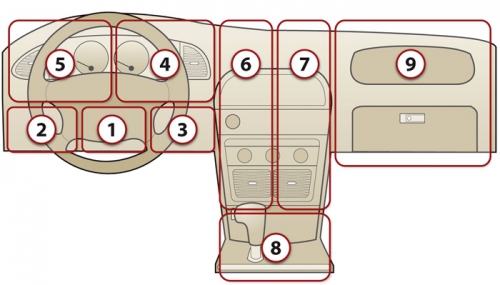

Расположение разъема диагностики в автоЕсли говорить общими словами, диагностический разъем, в абсолютном большинстве случаев, расположен в «околорулевой» зоне (от 10 до 90 см), в эту зону попадает передняя панель. В некоторых автомобилях диагностический разъем расположен под капотом.

Считывание кодов самодиагностики инжекторной системы Mazda

Ознакомьтесь с одним из вариантов инжекторной системы Mazda. Найдите (чаще всего под капотом) такой диагностический разъем:




FEN
trouble code output (engine control computer)

MEN  switch monitor output (engine control computer)

TEN  diagnostic-mode input (engine control computer)

+B  switched battery voltage

GND  ground
