Динамометричні викрутки граничного типу
Динамометричні викрутки граничного типу
Це самі розповсюджені викрутки з необмеженою областю застосування.
Вони охоплюють широкий діапазон моментів — від 0,2 СНМ до 20 Нм і можуть працювати як з великим так і мікроскопічним кріпленням.
Розрізняють:
— граничні викрутки з фіксованим зусиллям, в яких значення каліброваного моменту встановлюється на заводі-виробнику
— і динамометричні викрутки з регульованим моментом, що дозволяють використовувати їх в більш гнучко — в широкому діапазоні зусиль, що визначається типорозміром інструменту.
Викрутки мають вбудований механізм обмеження зусилля, який не дозволяє перевищити встановлений момент і при його досягненні передає відчутний сигнал на руку.
Граничні викрутки з попередньо встановленим каліброваним моментом найчастіше застосовуються на складальному виробництві.
Вони точні, надійні і не мають шкали.
Перекалібровка викруток виконують на заводі-виробнику або в спеціалізованій сертифікованої організації.
Регульовані викрутки універсальні, зручні і звичні.
Граничне значення моменту встановлюється просто і швидко — за допомогою шестигранника або установочного інструменту (сетера).
Показання моменту при його установці зчитують на мікрометричною шкалою (як і у більшості моментних ключів Щелчкова типу) або повзункового шкалою (можливі і інші різновиди).

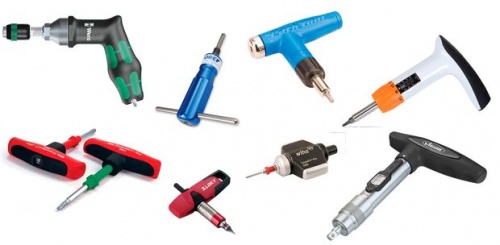

Дизайн викруток надзвичайно різноманітний:
Крім прямих моделей випускаються викрутки з пістолетною рукояткою, Т-образні, а також мікроотверткі-метелики під пальці. Ергономіка сучасних динамометричних викруток також на вищому рівні.
Діелектричні і антистатичні моментні викрутки

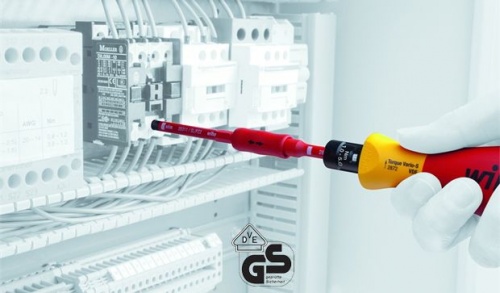

Для роботи з високовольтними конструкціями випускаються спеціальні захищені діелектричні моментні викрутки VDE, що працюють з напругою до 1000 В. Їх конструкція виконана за всіма правилами і вимогам. пред'являються до діелектричних інструменту VDE, включаючи всі аксесуари та насадки.
Для спеціальних умов до вимог роботи з різьбовими з'єднаннями, які схильні до електростатичного заряду виробляються моделі антистатичних моментних викруток з компонентними рукоятками, які відводять статичний заряд.
Є також і немагнітні моментні викрутки, виконані із спеціальних сплавів — вони особливо важливі в медицині.
Електронні динамометричні викрутки
Електронні динамометричні викрутки — інструмент вищої якості і чудовою точності.
Вони також гарні і функціональні як і електронні динамометричні ключі: їх точність контролю моменту значно перевищує стандарти для механічних викруток: похибка вимірювань моменту від 2% до рекордних 0,5%.
Аналізуючи конструкції електронних викруток різних виробників ми умовно розділили їх на 3 групи:
Цифрові механіко-електронні моментні викрутки, що мають цифровий дисплей, на якому виводяться свідчення моменту. Вони компактні, зручні і прецизійні: їх точність на рівні 1-2%
Програмовані електронні динамометричні викрутки вищої точності: 1% — 0,5%
Програмовані моментні викрутки з виносним контроллером
Переваги електронних викруток:
Чудова точність ± 2% і вище
Великий зручний дисплей
Сигналізації: акустичний сигнал і світлова індикація
Вибір одиниць вимірювань: lb-in, oz-in, kg-cm, N-cm і N-m
Функції: Одиничне вимір, максимальне, мінімальне та середнє значення
Вбудована пам'ять на 400-1000 значень моментів затягування
Передача даних на ПК через USB інтерфейсу або бездротовий зв'язок Bluetooth
Акумулятори викруток — з хорошим ресурсом (до 30 годин безперервної роботи), з автоматичним вимиканням (через 3 хв.) І індикацією зарядки.
Електронні програмовані динамометричні викрутки з виносним контроллером мають ще більший потенціал і можливостями.
За допомогою програмного забезпечення з ПК можна програмувати до 99 варіантів моментів предустановки, все — з окремими мінімальними і максимальними межами або відсотками допусків.
