Установка Турботаймера HKS Type 0 на Opel Astra 1.6 Turbo 2010 г.в.
Как установить Турботаймер HKS Type 0 на авто на примере Opel Astra 1.6 Turbo 2010 г.в.
- Сбрасываем отрицательную клемму с аккумулятора. Снимаем подторпедник. Для этого снимаем боковую накладку на торпеде и вынимаем карман для мелочи вместе с левой половиной подторпедника (Фото 1.1 – 1.2)

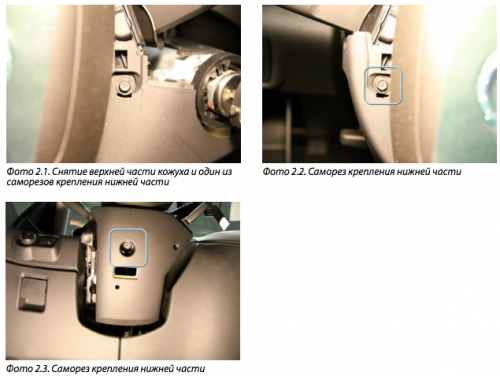

- Разбираем кожух рулевого механизма. Для этого сначала снимаем его верхнюю часть (крепление на защелках), затем выкручиваем 3 самореза крепления нижней части и снимаем ее (Фото 2.1 – 2.3)

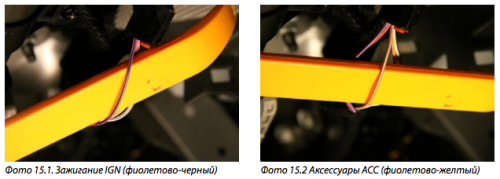

- На замке зажигания снимаем тканевую обмотку со связки проводов и подключаем зеленый провод турботаймера к проводу зажигания (фиолетово-черный), синий провод турботаймера к проводу ACC положения ключа в замке (фиолетово-желтый)
- Черный провод турботаймера идет на массу, серый — на минус ручника. Я сделал проще — сматываем оба провода вместе, над блоком предохранителей (где мы сняли карман для мелочи) можно увидеть шпильку «массы». К ней уже подключены какие то 2 провода, ключем на 10 откручиваем гайку и приматываем наши черный и серый провода к шпильке. Не забываем закрутить)

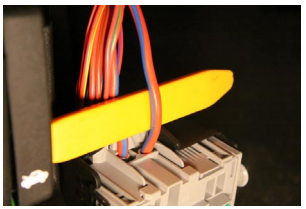

- Красный провод турботаймера подключаем к 12В — красно-синий толстый провод
- Оставшийся коричневый провод аккуратно спрятать и никуда не подключать. (если у вас hks type 1, то он подключается к проводу с датчика оборотов. Сигнал ТОЛЬКО цифровой 5В, а не аналоговый 12В. Для hks type 0 мы просто прячем провод, подключение не требуется, так как функциональности он никакой не несет, кроме что вывода оборотов на дисплей).
- Советую все провода хорошо изолировать и крепить на стяжки, чтобы потом не издавали никаких звуков при езде по неровной дороге) собираем в обратном порядке и подключаем аккумулятор. все работает =)
