Распиновка разъемов на Renault

1) Тип разъема №1 — 12-ти контактный прямоугольный разъем

Марки и года (ориентировочно):
все модели до 1998 гг.

Типичное расположение: под капотом в моторном отсеке. Как правило, на перегородке между моторным отсеком и салоном.

Внешний вид:

Autocom CDP Pro (Cars и Trucks) / Autocom Delphi. Все о программе Autocom и Delphi: Распиновка разъемов на Renault
Видео обзор разъемов диагностики OBDII



Назначение выводов диагностического разъема:

1 — K-линия диагностики АКПП (AD4)
2 — Масса
6 — Питание +12В
7 — K-линия диагностики АКПП (M)
8 — L-линия диагностики двигателя (системы Siemens/Bendix/Renix SPI/MPI)
9 — K-линия диагностики двигателя (системы Siemens/Bendix/Renix SPI/MPI)
10 — L-линия диагностики двигателя (системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2)
11 — K-линия диагностики двигателя (системы Fenix 5, Magneti Marelli 06R, Motronic M4.4.2), ABS, AirBag

2) Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции

Марки и года (ориентировочно):
часть моделей после 1997 г.

Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:

Autocom CDP Pro (Cars и Trucks) / Autocom Delphi. Все о программе Autocom и Delphi: Распиновка разъемов на Renault

Назначение выводов диагностического разъема:

2 — J1850 Шина+
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 — J1850 Шина-
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ

Примеры расположения разъема на отдельных моделях автомобилей Renault

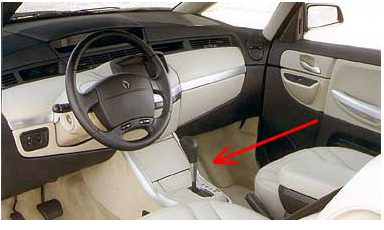

  • RenaultAvantime (2002-2003 гг.)Расположение: в ногах у переднего пассажира. Для доступа к разъему демонтировать пластмассовую крышку
Autocom CDP Pro (Cars и Trucks) / Autocom Delphi. Все о программе Autocom и Delphi: Распиновка разъемов на Renault

За статью спасибо http://motorstate.com.ua
