Распиновка разъемов на Volvo
1) Тип разъема №1 — диагностический разъем Volvo старого типа с кнопкой, проводом и лампочкой
Марки и года (ориентировочно): все модели 1985-1995 г.
Типичное расположение: под капотом.
Внешний вид:
Видео обзор разъемов диагностики OBDII
Назначение выводов диагностического разъема:
A1 — Диагностика АКПП
A2 — Диагностика двигателя (топливная система)
A3 — Диагностика ABS
A5 — Диагностика АКПП — TCU (Transmission Control)
A6 — Диагностика двигателя (система зажигания)
A7 — Диагностика приборной панели
B1 — Диагностика кондиционера и климат-контроля
B2 — Диагностика системы автоматического поддержания скорости (круиз-контроля)
B5 — Диагностика подушек безопасности
B6 — Диагностика системы управления сиденьями
B7 — Диагностика приборной панели
Примеры расположения разъема на отдельных моделях автомобилей Volvo
2) Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции
Марки и года (ориентировочно): все модели после 1996 г.
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
2 — J1850 Шина+
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 — J1850 Шина-
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ
Примеры расположения разъема на отдельных моделях автомобилей Volvo
За статью спасибо http://motorstate.com.ua
Марки и года (ориентировочно): все модели 1985-1995 г.
Типичное расположение: под капотом.
Внешний вид:
Видео обзор разъемов диагностики OBDII
Назначение выводов диагностического разъема:
A1 — Диагностика АКПП
A2 — Диагностика двигателя (топливная система)
A3 — Диагностика ABS
A5 — Диагностика АКПП — TCU (Transmission Control)
A6 — Диагностика двигателя (система зажигания)
A7 — Диагностика приборной панели
B1 — Диагностика кондиционера и климат-контроля
B2 — Диагностика системы автоматического поддержания скорости (круиз-контроля)
B5 — Диагностика подушек безопасности
B6 — Диагностика системы управления сиденьями
B7 — Диагностика приборной панели
Примеры расположения разъема на отдельных моделях автомобилей Volvo

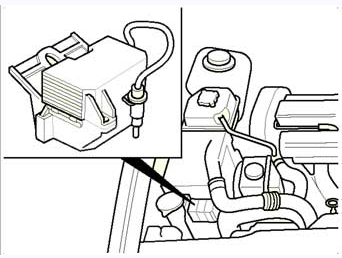

- Volvo 960 (1990-1995 гг.) Расположение: под капотом

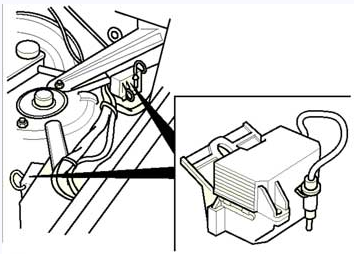

- Volvo 850 (1991-1995 гг.) Расположение: под капотом

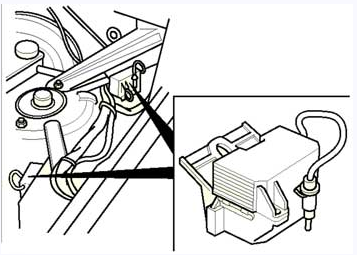

- Volvo 940 (1989-1995 гг.) Расположение: под капотом
2) Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции
Марки и года (ориентировочно): все модели после 1996 г.
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
2 — J1850 Шина+
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 — J1850 Шина-
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ
Примеры расположения разъема на отдельных моделях автомобилей Volvo

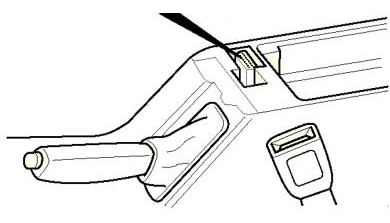

- VolvoC70 (1997-1999 гг.)Расположение: в салоне, над ручником, внутри переднего подлокотника. Для доступа открыть подлокотник и снять крышку с разъема

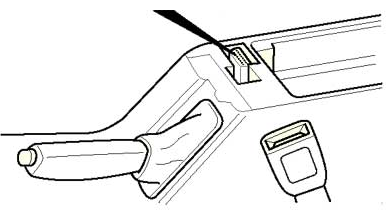

- VolvoV70 (1997-1999 гг.) Расположение: в салоне, над ручником, внутри переднего подлокотника. Для доступаоткрыть подлокотник и снять крышку с разъема
- VolvoS70 (1997-1999 гг.) Расположение: в салоне, над ручником, внутри переднего подлокотника. Для доступаоткрыть подлокотник и снять крышку с разъема
- Volvo850 (1995-1997 гг.)Расположение: в салоне, перед ручкой КПП
- Volvo960 (1995-1997 гг.)Расположение: рядом с ручником
За статью спасибо http://motorstate.com.ua
