Инструкция Как установить combox + интернет в BMW E70 - Часть 1
Нашел случайно полноценный и качественный отчет об установке combox. Ничего не меняя просто цитирую его для себя и других.
Combox media устанавливается аналогичным способом в автомобили серий E81 E87 E82 E88 E90 E91 E92 E93 E84 E70 E71 E72 E89 а также E60.
Данная конкретная инструкция касается автомобилей оснащенных старыми TCU модулями – то есть имеющими подготовку мобильного телефона Bluetooth, но старого поколения. (Без поддержки контактов на русском языке, воспроизведения аудио по bluetooth, доступа в интернет через систему, приложений BMW connected drive, BMW live, интеграции с Iphone и др. преимуществ combox media).
Тем у кого установлен модуль MULF2 High — и у кого имеется разъем USB\AUX в подлокотнике инструкция такая же, за исключением того, что можно не протягивать два кабеля, а использовать имеющуюся проводку, то есть: 61119137935 – USB шнур и самодельный AUX кабель от combox media к разъему USB/AUX не нужны.
Для установки combox media «c нуля» то есть если в вашем автомобиле нет подготовки мобильного телефона вообще, вам понадобится дополнительно: кабель от combox media к CIC, микрофон, bluetooth антенна и кабель от нее к combox, кроме того, в зависимости от модели автомобиля, вещевой ящик в подлокотнике с креплением для базовой пластины медиа адаптера.
Но повторюсь, данная конкретная инструкция для тех, кто уже имеет подготовку мобильного телефона.
Прежде всего, нам понадобится следующий список деталей

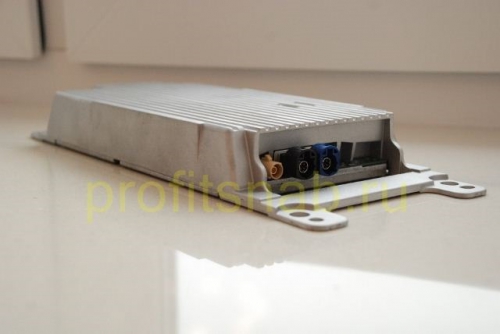

84109257160 – собственно сам combox media
84109243209 – базовая пластина media адаптера в подлокотник
61319189175 разъем USB/AUX
61119137935 – USB шнур от combox media к разъему USB/AUX
61119202749 – USB шнур от combox media к базовой пластине 6NR
61119200890 –fbas video кабель идущий от базовой пластины к CIC (требует доработки)
61136913644 – оболочка 26-ти контактной фишки к разъему combox media
61136913626 – внутренняя часть 26-ти контактной фишки к разъему combox media
61136954554 – 6-ти контактная фишка для подключения AUX к разъему USB/AUX
N90764701 – контакты для обжима (мама) – 10шт либо эти же контакты но с проводом
000979009EA – 5шт (я бы советовал купить запасные 1-2шт)
N90764801 – контакты для обжима (папа) – 7шт либо эти же контакты но с проводом
000979012E – 4шт (тоже рекомендую купить запасные 1-2шт)
Кабель акустический экранированый медный трехжильный 4метра (я трехжильный не нашел, купил четырехжильный BW7802)
Хомуты
Диагностический адаптер BMW Inpa K+CAN
Ноутбук с ОС Windows XP или Windows 7.
Спасибо за статью Pancerbjern
Combox media устанавливается аналогичным способом в автомобили серий E81 E87 E82 E88 E90 E91 E92 E93 E84 E70 E71 E72 E89 а также E60.
Данная конкретная инструкция касается автомобилей оснащенных старыми TCU модулями – то есть имеющими подготовку мобильного телефона Bluetooth, но старого поколения. (Без поддержки контактов на русском языке, воспроизведения аудио по bluetooth, доступа в интернет через систему, приложений BMW connected drive, BMW live, интеграции с Iphone и др. преимуществ combox media).
Тем у кого установлен модуль MULF2 High — и у кого имеется разъем USB\AUX в подлокотнике инструкция такая же, за исключением того, что можно не протягивать два кабеля, а использовать имеющуюся проводку, то есть: 61119137935 – USB шнур и самодельный AUX кабель от combox media к разъему USB/AUX не нужны.
Для установки combox media «c нуля» то есть если в вашем автомобиле нет подготовки мобильного телефона вообще, вам понадобится дополнительно: кабель от combox media к CIC, микрофон, bluetooth антенна и кабель от нее к combox, кроме того, в зависимости от модели автомобиля, вещевой ящик в подлокотнике с креплением для базовой пластины медиа адаптера.
Но повторюсь, данная конкретная инструкция для тех, кто уже имеет подготовку мобильного телефона.
Прежде всего, нам понадобится следующий список деталей
84109257160 – собственно сам combox media
84109243209 – базовая пластина media адаптера в подлокотник
61319189175 разъем USB/AUX
61119137935 – USB шнур от combox media к разъему USB/AUX
61119202749 – USB шнур от combox media к базовой пластине 6NR
61119200890 –fbas video кабель идущий от базовой пластины к CIC (требует доработки)
61136913644 – оболочка 26-ти контактной фишки к разъему combox media
61136913626 – внутренняя часть 26-ти контактной фишки к разъему combox media
61136954554 – 6-ти контактная фишка для подключения AUX к разъему USB/AUX
N90764701 – контакты для обжима (мама) – 10шт либо эти же контакты но с проводом
000979009EA – 5шт (я бы советовал купить запасные 1-2шт)
N90764801 – контакты для обжима (папа) – 7шт либо эти же контакты но с проводом
000979012E – 4шт (тоже рекомендую купить запасные 1-2шт)
Кабель акустический экранированый медный трехжильный 4метра (я трехжильный не нашел, купил четырехжильный BW7802)
Хомуты
Диагностический адаптер BMW Inpa K+CAN
Ноутбук с ОС Windows XP или Windows 7.
Спасибо за статью Pancerbjern
