На первом этапе нам понадобится подготовить три провода:
1. Провод AUX идущий от фишки 61136913626 COMBOX media к синей фишке 61136954554 разъема USB/AUX
Отрезаем три с половиной метра акустического кабеля, оголяем концы

и обжимаем по три жилы с каждой стороны контактами N90764701 (мама), с одной из сторон припаиваем маленький отрезок провода обжатый контактом N90764701 к экрану.
Лишнюю (четвертую) жилу я просто обрезал и использовал как контакт экрана.



Место пайки заматываем изолентой либо изолируем термоусадочной лентой.

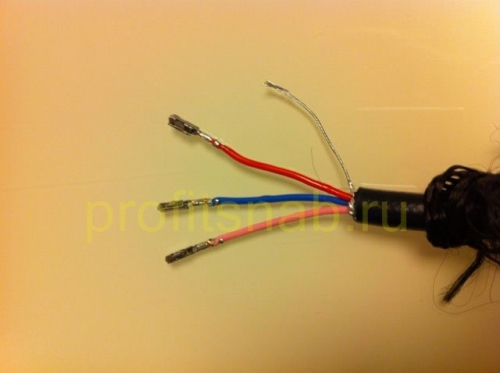

Со второго конца контакт экрана оставляем оголенным.



2. Провод идущий от фишки 61136954554 разъема USB/AUX к базовой пластине
Отрезаем 30 см акустического кабеля, оголяем концы и обжимаем с одной стороны три жилы контактами N90764701 (мама) оставляя контакт экрана оголенным, ( так же как один из концов предыдущего кабеля) а с другой стороны эти три жилы обжимаем контактами N90764801 (папа) и припаиваем маленький отрезок провода обжатый контактом N90764801 (папа) к экрану.



Место пайки также заматываем изолентой либо изолируем термоусадочной лентой.



3. FBAS видео кабель идущий от базовой пластины к CIC.
Берем кабель 61119200890 отрезаем с одного конца контакты N90764701 (мама)



и обжимаем вместо них жилы контактами N90764801 (папа).



Поскольку все контакты обжимаются не в заводских условиях и без специального инструмента, я предпочитаю на всякий случай их пропаивать, но это не обязательно.
Все готово к установке.
TCU блок вместо и на место которого будет устанавливаться combox находится за левой обшивкой багажного отделения.
Прежде всего нужно открыть отделение для знака аварийной остановки за левой обшивкой багажного отделения и достать извлечь этот знак:


Далее извлекаем держатель знака, он закреплен на трех клипсах (красные стрелки), чтобы достать клипсу, нужно вытянуть ее сердечник, дальше клипса легко вынимается:



Сама обшивка багажника держится на трех клипсах, первая по красной стрелке, вторая под крышкой фиксатора сиденья (спинки задних сидений, естественно, нужно опустить)
Достаем клипсу (красная стрелка), снимаем крышку – синяя стрелка (просто аккуратно тянем на себя):



Под крышкой вторая клипса, вытягиваем сердечник и вынимаем ее, после чего тянем на себя обшивку задней стойки (синяя стрелка)



Обшивка держится на четырех клипсах, вдоль уплотнительной резинкой двери, просто тяните на себя, можно просунуть отвертку под обшивку, отогнув резинку всторону.
Расположение клипс показано красными стрелками:



После того как обшивка стойки снята, нам открывается доступ к последней третьей клипсе, держащей обшивку багажника, вынимаем ее как и предыдущие:



Убираем обшивку, доступ к блоку TCU и соответственно месту установки combox открыт



Отсоединяем основной разъем (большая белая фишка) нажимаем на выступ и тянем за освободившуюся защелку:



Также отсоединяем антенны, и оптический кабель.
Далее нам нужно разобрать большой белый коннектор TCU, вытащить из него контакты и вставить их в синий коннектор combox. Сначала освобождаем внутреннюю часть коннектора от крышки, отгибаем защелку:



И вытягиваем сердечник коннектора:



Вытаскиваем из него контакты и вставляем их в коннектор 61136913626 в соответствии со схемой:



Это делается следующим образом:
Первый и последний контакты пронумерованы на коннекторе с каждой стороны (на фото обведены кружком), каждый контакт держит защелка (на фото показана стрелкой), которую нужно нажать иголкой и вытянуть освободившийся контакт,





Далее он вставляется в соответствующее место нового коннектора до упора (до щелчка).

За статью спасибо Pancerbjern.
