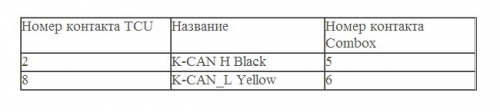

Итак, мы переставили все контакты (должно остаться пара лишних, которые не используются combox media, я оставил их на старом коннекторе), но в принципе хуже не будет, можно их тоже подключить:

Они используются Combox Telematiс. (в России, увы, бесполезен)




Нам осталось подключить к коннектору COMBOX только наш самодельный кабель AUX (длиной 3,5 метра), но этого пока не нужно делать, для удобства, кабель лучше сначала протянуть.
Вообще нам понадобится протянуть три кабеля от COMBOX в центральную консоль и один кабель из консоли к CIC.
Для начала снимаем обшивку консоли:

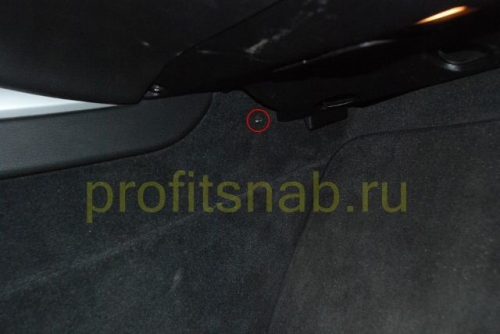

Выкручиваем винт крепящий обшивку центральной консоли с каждой стороны (в ногах водителя и пассажира):

Снимаем переднюю часть обшивки:

Сдвигаем по направлению вперед заднюю часть обшивки центральной консоли и снимаем ее, с каждой стороны. Она держится на клипсах, которые освобождаются, когда вы сдвигаете обшивку.


Снимаем крышку над вентиляционной решеткой (просто тяните вверх, держится на защелках):

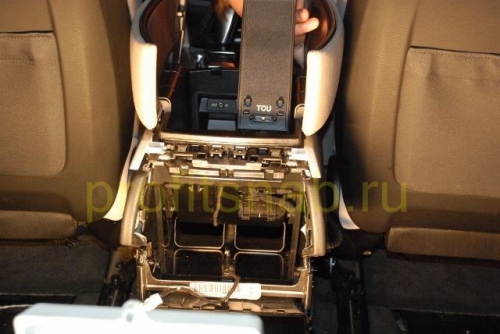

Откручиваем освободившиеся болты (по два с каждой стороны) задней лицевой части центральной консоли:



Снимаем ее и вентиляционную решетку:



Сразу меняем базовую пластину держателя смартфона, поднимаем модуль в крайнее верхнее положение, и выкручиваем два винта:



Вытаскиваем модуль предварительно отсоединив разъем антены и основной коннектор.
Вытащив резиновые колпачки выкручиваем два винта, и снимаем заднюю крышку модуля сдвинув ее по направлению стрелок:



Меняем базовую пластину, предварительно освободив провода разъемов, чтобы это сделать, вам понадобиться выкрутить винт внутри осевой втулки (см фото), и вынуть ось, иначе разъем на конце провода, просто не пролезет:




После замены базовой пластины, собираем модуль в обратном порядке и устанавливаем его на место, разъемы пока не подсоединяем.
Чтобы протянуть провода от combox в центральную консоль, нужно приподнять заднюю часть ковра, а для этого снять нижние подушки задних сидений. Поднимаем спинки задних сидений в вертикальное положение и движением вверх снимаем нижние подушки, ничего откручивать не нужно они снимаются очень просто.
Затем движением вверх, снимаем обшивку нижнего порога, которая крепится на двух клипсах (синие кружки на фото) и левое отделение для мелочи, которое крепится на двух винтах под резиновым дном, которое легко вынимается (красные кружки на фото):

Снимаем центральное отделение заднего сидения, откручиваем по два винта с каждой стороны:

И, вынув резиновое дно в центральном отделении, выкручиваем еще два винта:

Снимаем центральное отделение движением вверх и откручиваем его крепление (красные стрелки):

Все готово к протягиванию проводки.
Отогнув ковер, протягиваю первый провод, с помощью которого буду протягивать остальные, в отверстие в ковре под центральной консолью, на фото видно место входа и выхода красного провода:
'
Привязываем к одному из концов провода, которые нужно протянуть(1.самодельный провод AUX 3,5 метра который нужно протянуть так, чтобы сторона с оголенным контактом экрана оказалась под консолью, а сторона с четырьмя контактами N90764701-мама шла к combox, 2. провод USB с белыми фишками, который нужно протянуть чтобы сторона с утолщением осталась под консолью, 3. провод USB с синими коннекторами), обматываем изолентой, и при помощи нехитрых манипуляций тяни-толкай, протаскиваем их под ковром в центральную консоль, лично я протаскивал их по очереди.

Провод USB с синим коннектором, можно сразу соединить с синей фишкой, уже установленной базовой пластины. Оставшиеся два придется протянуть чуть дальше:
Снимаем верхнюю панель переключателя передач вместе с джойстиком iDrive CIC, она держится на защелках (на фото в красных кружках) просто просовываем что-нибудь (тонкую отвертку, не острый нож) под нее и тянем вверх на себя. Вытащив, отсоединяем разъем джойстика (красная стрелка на фото) и выкручиваем винты держащие отделение вместе с переключателем передач. (синие кружки на фото)


Вытаскиваем отделение с переключателем передач и сдвигаем в сторону.
В освободившееся отверстие протягиваем оставшиеся два провода: USB с белым коннектором и самодельный AUX (повторяю, стороной на которой оставлен оголенным контакт экрана), сюда же выводим основной коннектор базовой пластины и срединяем антенный провод от базовой пластины с соответствующей фишкой, той что была подключена к старой базовой пластине.

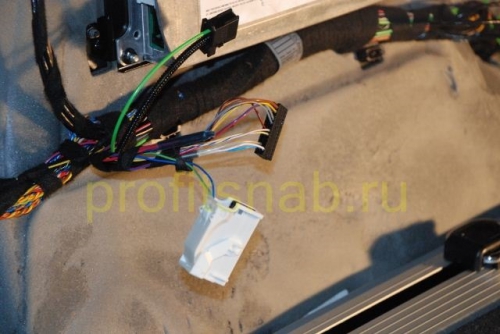

С обратной стороны, аккуратно ведем провода под ковром, к combox:

Кабели аккуратно стягиваем хомутами между собой и притягиваем хомутами к основному жгуту кабелей:
