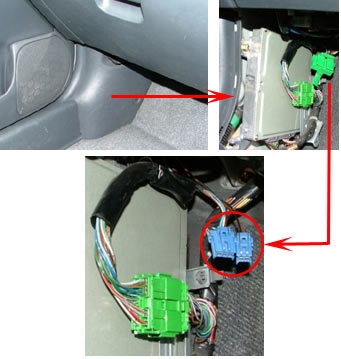

Где находятся разъемы диагностики Honda

Тип разъема №1 — 3-х и 2-х контактные разъемы Honda HONDA Блог (HONDA, Acura): Разъемы 3-х (pin) и 2-х (pin) контактные разъемы HondaМарки и года (ориентировочно): все модели до 2001 г. Назначение выводов диагностического разъема 1 — синий — K-линия диагностики 2 — красный — Питание +12В (АКБ) 3 — черный — Масса 4 — Используется для считывания медленных кодов самодиагностики 5 — Используется для считывания медленных кодов самодиагностики Тип разъема №2 — 5-ти и 2-х контактные разъемы Honda HONDA Блог (HONDA, Acura): Тип разъема - 5-ти и 2-х контактные разъемы HondaМарки и года (ориентировочно): модели английского рынка 1995-2001 гг. Назначение выводов диагностического разъема 1 — черный — Масса 2 — красный — Питание +12В 3 — желтый — L-линия — используется для считывания медленных кодов самодиагностики 4 — синий — K-линия диагностики 5 — синий — K-линия диагностики 6 — Используется для считывания медленных кодов самодиагностики 7 — Используется для считывания медленных кодов самодиагностики Тип разъема №3 — 16-ти контактный разъем OBD-II-Honda в форме трапеции HONDA Блог (HONDA, Acura): OBD II разъемМарки и года (ориентировочно): все модели после 1996 г. Примечание: здесь приведена нумерация выводов аналогично общим OBD-II (SAE) стандартам. Нумерация выводов в документации Honda отличается от OBD-II (SAE) Назначение выводов диагностического разъема 4 — черный — Заземление кузова 5 — черный — Сигнальное заземление 6 — белый — Линия CAN-High, J-2284 7 — синий — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) 9 — белый — SCS (Service Check System) — Вывод для считывания медленных кодов самодиагностики 12 — белый — Вывод для программирования 14 — белый — Input/Output for VTM-4 and immobilizer control (старые модели) 14 — белый — Линия CAN-Low, J-2284 16 — красный — Питание +12В от АКБ Примеры расположения разъема на отдельных моделях автомобилей Honda Honda Civic (1994 г.) Расположение: под правым краем торпеды (в районе правой ноги переднего пассажира) HONDA Блог (HONDA, Acura): Honda Civic (1994 г.)Honda Civic (1997 г.) Расположение: снимаем часть обшивки салона в ногах у переднего пассажира (иногда разъемы могут быть достаны и без демонтажа обшивки). Разъемы находятся под ней в зеленой заглушке HONDA Блог (HONDA, Acura): Honda Civic (1997 г.)Honda Civic (1998 г.) HONDA Блог (HONDA, Acura): Honda Civic (1998 г.)Honda Civic (2001 г.) Расположение: в районе правой ноги водителя HONDA Блог (HONDA, Acura): Honda Civic (2001 г.)Honda Civic (2004 г.) HONDA Блог (HONDA, Acura): Honda Civic (2004 г.)Honda Shuttle (1996-1999 гг.) Расположение: слева от ног переднего пассажира HONDA Блог (HONDA, Acura): Honda Shuttle (1996-1999 гг.)Honda CRV (1997-2002 гг.) Расположение: слева от ног переднего пассажира (справа за кожухом центральной консоли) HONDA Блог (HONDA, Acura): Honda CR-V (1997-2002 гг.)Honda CRV (2002 г.) HONDA Блог (HONDA, Acura): Honda CRV (2002 г.)Honda CRV (2003 г.) HONDA Блог (HONDA, Acura): Honda CRV (2003 г.)Honda Accord (1995-1997 гг.) Расположение: в центральной консоли за пепельницей. Для доступа к разъему снять пепельницу HONDA Блог (HONDA, Acura): Honda Accord (1995-1997 гг.)HONDA Блог (HONDA, Acura): Honda Accord USA 1997 г.Honda Accord USA (1999 г.) HONDA Блог (HONDA, Acura): Honda Accord USA (1999 г.)Honda Accord (2000 г.) Расположение: под ковриком переднего пассажира в салоне HONDA Блог (HONDA, Acura): Honda Accord (2000 г.)Honda Legend (2000 г.) Расположение: внутри кожуха центральной консоли HONDA Блог (HONDA, Acura): Honda Legend (2000 г.)Honda Partner RHD (2000 г.) Расположение: за левой стенкой центральной консоли (в районе правой ноги переднего пассажира — автомобиль праворульный) Honda Domani Расположение: за бардачком переднего пассажира. Для доступа к разъемам демонтировать бардачок HONDA Блог (HONDA, Acura): Honda DomaniAcura SLX (1999 г.) HONDA Блог (HONDA, Acura): Acura SLX (1999 г.)Acura MDX (2001 г.) HONDA Блог (HONDA, Acura): Acura MDX (2001 г.)Honda Orthia (1998 г.) HONDA Блог (HONDA, Acura): Honda Orthia (1998 г.)Honda Shuttle (1996 г.) HONDA Блог (HONDA, Acura): Honda Shuttle (1996 г.)Honda Steam (2003 г.) HONDA Блог (HONDA, Acura): Honda Steam (2003 г.)Honda Odissey (1999 г.) HONDA Блог (HONDA, Acura): Honda Odissey (1999 г.)Honda Pilot (2003 г.) HONDA Блог (HONDA, Acura): Honda Pilot (2003 г.)Honda Prelude (1999 г.) HONDA Блог (HONDA, Acura): Honda Prelude (1999 г.)Honda Capa (1998 г.) HONDA Блог (HONDA, Acura): Honda Capa (1998 г.)
