Распиновка разъемов на Opel
1) Тип разъема №1 — 10-ти контактный прямоугольный разъем
Марки и года (ориентировочно): все модели 1988-1996 гг.
Типичное расположение: на моделях Vectra-A и Omega-A — под капотом; на модели Astra-F — в салонном блоке предохранителей.
Внешний вид:
Видео обзор разъемов диагностики
Назначение выводов диагностического разъема:
A — Масса
B — Вывод для считывания медленных кодов самодиагностики. K-линия диагностики двигателя
C — Вывод для считывания медленных кодов самодиагностики АКПП. L-линия диагностики АКПП
D — Вывод для считывания медленных кодов самодиагностики бортового LCD-дисплея и бортового компьютера
E — Вывод для считывания медленных кодов самодиагностики
F — Питание +12В
G — (?) K-линия диагностики двигателя, АКПП, ABS
H — Вывод для считывания медленных кодов самодиагностики блока круиз-контроля и противоугонного устройства (ATWS)
J — Вывод для считывания медленных кодов самодиагностики системы управления полный приводом
K — Вывод для считывания медленных кодов самодиагностики ABS. L-линия диагностики ABS
Примеры расположения разъема на отдельных моделях автомобилей Opel
Для диагностики автомобилей Opel с подобным разъемом используется переходник OBD2 – OPEL 10 PIN
2) Тип разъема №2 — 16-ти контактный разъем OBD-II-Opel в форме трапеции в салоне
Маркии года (ориентировочно): все модели после 1996 г.Примечание: на многих моделях 1996-2000 гг., не смотря на установку OBD-IIразъема, не поддерживается ни один из OBD-II протоколов (например, на Opel Vectra-B). Также необходимо обратить внимание, что назначение выводов для диагностики дополнительных систем (ABS,AirBag и пр.) существенно отличается для различных моделейOpel.
Типичное расположение: на моделях после 2000 г. — в салоне под торпедой(иногда закрыт крышкой); на моделях до 2000 г. — либо в салонномблоке предохранителей (в торпеде — в частности, на Corsa-B, Omega-B,Astra-F), либо под ручником (под пластмассовой крышкой — вчастности, на Vectra-B).
Внешний вид:
Назначение выводов диагностического разъема:
2 — К-линия диагностики ABS
3 — К-линия диагностики радио, АКПП, центрального замка, иммобилайзера, сигнализации, усилителя руля, навигационнойсистемы
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284 (на моделях сCAN-диагностикой — например, двигатель на Vectra-C c 2001 г.,Signum). На Astra-F-G — линия считывания медленных кодов самодиагностики. На некоторых моделях — K-линия диагностикиABS
7 — К-линия диагностики двигателя, приборной панели,ABS, АКПП, AirBag (Подушек безопасности), иммобилайзера, системы навигации, радио, система управления фарами
8 — К-линия диагностики информационного дисплея (TID,MID), системы комфорта, система управления подвеской
9 — К-линия диагностики ABS, AirBag
11 — К-линия диагностики АКПП
12 — К-линия диагностики приборной панели иинформационного дисплея (TID, MID); ABS, AirBag (Подушекбезопасности), кондиционера, центрального замка, Kuhlerlufter-Steuergerat, усилителя руля
13 — К-линия диагностики иммобилайзера, информационногодисплея (MID), AirBag
14 — Линия CAN-Low, J-2284 (на моделях с CAN-диагностикой- например, двигатель на Vectra-C c 2001 г., Signum)
16 — Питание +12В от АКБ
Примеры расположения разъема на отдельных моделях автомобилей Opel
Статья взята с сайта http://motorstate.com.ua
Марки и года (ориентировочно): все модели 1988-1996 гг.
Типичное расположение: на моделях Vectra-A и Omega-A — под капотом; на модели Astra-F — в салонном блоке предохранителей.
Внешний вид:
Видео обзор разъемов диагностики
Назначение выводов диагностического разъема:
A — Масса
B — Вывод для считывания медленных кодов самодиагностики. K-линия диагностики двигателя
C — Вывод для считывания медленных кодов самодиагностики АКПП. L-линия диагностики АКПП
D — Вывод для считывания медленных кодов самодиагностики бортового LCD-дисплея и бортового компьютера
E — Вывод для считывания медленных кодов самодиагностики
F — Питание +12В
G — (?) K-линия диагностики двигателя, АКПП, ABS
H — Вывод для считывания медленных кодов самодиагностики блока круиз-контроля и противоугонного устройства (ATWS)
J — Вывод для считывания медленных кодов самодиагностики системы управления полный приводом
K — Вывод для считывания медленных кодов самодиагностики ABS. L-линия диагностики ABS
Примеры расположения разъема на отдельных моделях автомобилей Opel

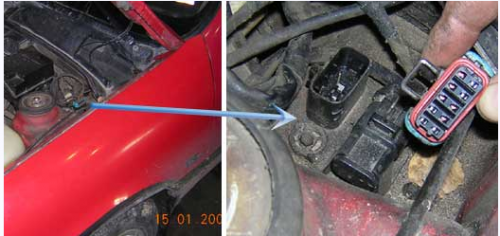

- Opel Omega A/Carlton (до 1992 г. включительно) Расположение: под капотом в моторном отсеке, сбоку, на правой по ходу движения чашке амортизаторной стойки, закреплен пластмассовым фиксатором. На рисунке в разъем вставлена перемычка для считывания «световых» кодов самодиагностики
- Opel Vectra A/Cavalier (1988-1992 гг.) Расположение: под капотом, с левой стороны по ходу движения, ближе к салону, рядом со стаканом левой стойки подвески. Разъем находится на жгуте и закреплен в держателе на кузове. Для подключения к разъему надо отсоединить его от держателя
Для диагностики автомобилей Opel с подобным разъемом используется переходник OBD2 – OPEL 10 PIN
2) Тип разъема №2 — 16-ти контактный разъем OBD-II-Opel в форме трапеции в салоне
Маркии года (ориентировочно): все модели после 1996 г.Примечание: на многих моделях 1996-2000 гг., не смотря на установку OBD-IIразъема, не поддерживается ни один из OBD-II протоколов (например, на Opel Vectra-B). Также необходимо обратить внимание, что назначение выводов для диагностики дополнительных систем (ABS,AirBag и пр.) существенно отличается для различных моделейOpel.
Типичное расположение: на моделях после 2000 г. — в салоне под торпедой(иногда закрыт крышкой); на моделях до 2000 г. — либо в салонномблоке предохранителей (в торпеде — в частности, на Corsa-B, Omega-B,Astra-F), либо под ручником (под пластмассовой крышкой — вчастности, на Vectra-B).
Внешний вид:
Назначение выводов диагностического разъема:
2 — К-линия диагностики ABS
3 — К-линия диагностики радио, АКПП, центрального замка, иммобилайзера, сигнализации, усилителя руля, навигационнойсистемы
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284 (на моделях сCAN-диагностикой — например, двигатель на Vectra-C c 2001 г.,Signum). На Astra-F-G — линия считывания медленных кодов самодиагностики. На некоторых моделях — K-линия диагностикиABS
7 — К-линия диагностики двигателя, приборной панели,ABS, АКПП, AirBag (Подушек безопасности), иммобилайзера, системы навигации, радио, система управления фарами
8 — К-линия диагностики информационного дисплея (TID,MID), системы комфорта, система управления подвеской
9 — К-линия диагностики ABS, AirBag
11 — К-линия диагностики АКПП
12 — К-линия диагностики приборной панели иинформационного дисплея (TID, MID); ABS, AirBag (Подушекбезопасности), кондиционера, центрального замка, Kuhlerlufter-Steuergerat, усилителя руля
13 — К-линия диагностики иммобилайзера, информационногодисплея (MID), AirBag
14 — Линия CAN-Low, J-2284 (на моделях с CAN-диагностикой- например, двигатель на Vectra-C c 2001 г., Signum)
16 — Питание +12В от АКБ
Примеры расположения разъема на отдельных моделях автомобилей Opel
- OpelOmega B (1995-2000 гг.)Расположение: в торпеде, в блоке предохранителей (слева от рулевой колонки). Длядоступа к разъему снять крышку блока предохранителей
- OpelAstra F (1996-1998 гг.)Расположение: в торпеде, в блоке предохранителей (слева от рулевой колонки). Длядоступа к разъему снять крышку блока предохранителей
- OpelCorsa B/Combo (1997-2000 гг.)Расположение: в салонном блоке предохранителей
- OpelVectra B (1996-2000 гг.)Расположение: под ручником. Для доступа к разъему снять заглушку
- OpelVectra C (2002-2005 гг.)Расположение: под пепельницей около рычага КПП. Для доступа к разъему открытькрышку пепельницы и вытащить корпус пепельницы вверх
Статья взята с сайта http://motorstate.com.ua
