Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)

Easytronic MTA (Manual Transmision Automatic)  — это товарный знак фирмы Opel обозначающий серию механических коробок передач с автоматическим роботизированным управлением. Разработана фирмой LUK и впервые была примена на автомобиле Opel Corsa-C.
OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)
Такими трансмиссиями оснащались автомобили:
Corsa-C , Corsa-D , Vectra-C , Astra-H , Meriva-A , Zafira-B
MTA Easytronic позволяет выполнять ручное (ручной режим) или автоматическое (автоматический         режим) переключение передач, при этом в обоих режимах обеспечивается автоматическое управление сцеплением.
Easytronic сочетает в себе удобство управления автоматической трансмиссией и экономичность и лучшие свойства механических коробок передач. Но это все при условии что Easytronic настроен и работает безупречно. Но если пренебрегать обслуживанием приводов и сцепления, то реанимация MTA может стать чрезвычайно затратной.
Ручка управления имеет следующие позиции:
N = Нейтраль.
A = Переключение между автоматическим и ручным режимами. На дисплее коробки передач отображается A или M.
R = Задний ход. Устанавливать только на стоящем автомобиле.
+ = переключение на повышающую передачу.
— = переключение на понижающую передачу.
Работа автоматического сцепления имитирует действия водителя с педалью сцепления и обеспечивает три режима работы сцепления. Два основных режима это включенное (замкнутое) сцепление и выключенное (разомкнутое) сцепление. Третий режим — это режим с частично замкнутым сцеплением (пробуксовка) или его еще называют Crawl mode — «ползучий режим». Этот режим позволяет плавно трогаться с места или маневрировать при парковке. Режим частичной пробуксовки контролируется ECU по расчетному параметру «температура сцепления», которое высчитывается из разницы скоростей вращения маховика и первичного вала трансмиссии и других параметров. Режим частичной пробуксовки включается при отпущенной тормозной педали и оборотах двигателя близких к холостому ходу. Этот режим требует точной настройки точки касания и от четкости его работы сильно зависит долговечность работы всего механизма управления MTA.

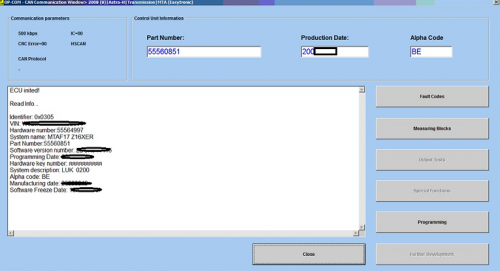

Для нормального проведения регулировок, особо подчеркнем, что в процессе работы необходимо затянуть ручной тормоз и удерживать ножной. Если эти условия не выполенены, то процесс регулировки прекращается. Подключаем OP-COM к диагностическому разъему и соединяемся с блоком управления трансмиссией.
Diagnostics > Astra-H > Transmission > MTA Easytronic

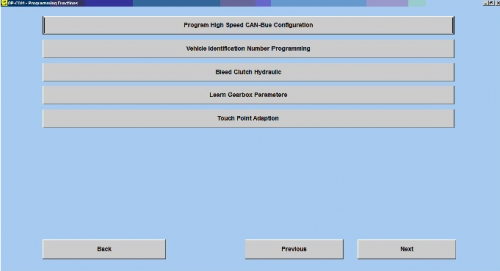

Далее выбираем Programming и попадаем в меню управления режимами программирования.

OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)
  • Адаптация точки схватывания (Touch Point Adaptation)
1. На заведенном двигателе. Коробка в положении нейтраль. Выбираем пункт Touch Point Adaptation

OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)

2. Следуем инструкциям, которые появляются на экране и наблюдаем за процесом адаптации.

OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)
OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)

3. В процесе обучения значения будут синхронно меняться от большего к меньшему и наоборот
После окончания процедуры появляется надпись Settings stored. Programming done! (Установки запомнены, Програмирование выполнено!)

OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)

В начале процесса может появиться следующая надпись: Conditions not correct!
Видимо придется выйти из программы, заглушить машину, войти почистить ошибки МТА, и повторить процедуру обучения.
  • Обучение параметров переключения коробки передач. (Learn Gearbox Parameters)
OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)

1. Для проведения процедуры рекомендуется вывесить передние колеса автомобиля, что бы они могли свободно вращаться.
2. Включить зажигание не заводя двигатель. Положение нейтраль, (машина на ручнике)
Подтверждаем выбор, нажатием кнопки ОК.

OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)

3. Начинается 1-й этап
Смотрим как настраиваются передачи 1я-5я задняя.

OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)
OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)


4. Первая часть завершена. Нажимаем педаль тормоза и заводим двигатель, после чего жмем ОK
Начинается 2-й: обучение синхронизации передач. В автоматическом режиме поочередно выполняются операции со всеми передачам, а мы за этим просто наблюдаем.

OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)
OPEL Блог (Opel, Vauxhall): Регулировка сцепления и адаптация Easytronic (изитроник) с помощью OP-COM (на примере Opel Astra H)
Процедура закончена.
