Программирование функций электронных блоков в Опель Astra-H и Опель Zafira-B с помощью OP-COM

Автомобили Astra-H и Zafira-B очень схожи с точки зрения электронной начинки. Фактически электроника этих машин представляет собой локальную сеть из специализированных микроконтроллеров, объединенных между собой CAN шиной. Структура и набор контроллеров рассмотрены в отдельной статье. А сейчас разберемся с возможностями программирования функций, которые доступны в различных модулях автомобилей. С помощью пробора OP-COM подключаемся к блокам и добираемся до функций программирования по пути Programing -> Program Variant Configuration . Для доступа попутно потребуется ввести security code , который нужно взять из car pass вашего автомобиля.
В некоторых случаях для активации функции необходима совместная настройка нескольких блоков. Примеры таких функций указаны ниже
  • Активация бортового компьютера на Astra-H и Zafira-B
  • Активация круизконтроля на Astra-H и Zafira-B
Обратим внимание, что некоторые функции могут быть недоступны (Not Available). Это связано с тем, что существует множество модификаций блоков от различных производителей и для различных комплектаций. Отдельные функции могут не поддерживаться в некоторых блоках.

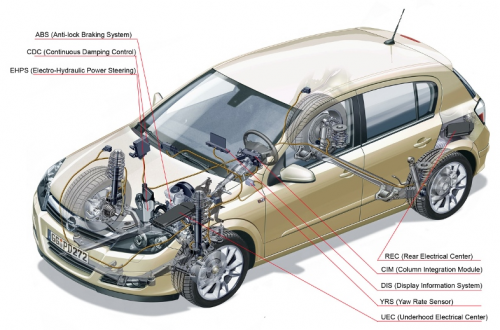

Структура информационных шин в Astra-H

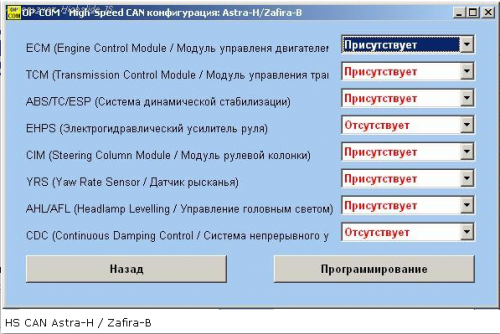

Zafira-B практически повторяет бортовую сеть Astra-H Сделаные скриншоты из программы OP-COM дают представлени о наборе модулей и составе информационных шин.



Конфигурация и состав блоков на шинах программируется сканером OP-COM или Tech-2.


  • UEC (Underhood Electrical Center)

Подкапотный центр электроники, иногда его называют FZM (Front Zone Module). Как следует из названия располагается в подкапотном пространстве и отвечает за работу кузовной электроники в передней части автомобиля. Для программирования доступны следующие функции:
Crash Unlock Relay  — открытие замков при аварии (имеется только в Zafira-B)
Present / Not Present
Daytime Running Light  — задает вариант поведения габаритов и ламп ближнего света в зависимоти от положения ключа зажигания
Disabled / Variant 1 / Variant 2 / Variant 3 / Variant 4 / Variant 5
AHL/AFL ( Headlamp Leveling)  — должен соответсвовать типу установленой головной оптики
Not Present / AHL / AFL Astra-H / AFL Zafira-B
Headlamp Washers  — омыватель фар
Not Present / Present Astra-H / Present Zafira-B
Fog Lamp Front  — передние противотуманные фары
Present / Not Present
Engine Type  — тип двигателя
Other / Z16XEP, Z16YNK / Z19DTx
MTA (Easytronic)  — роботизированая коробка Easytronic
Not Present, LUK / Magneti Marelli
Electr. / Autom. Climate Control ( ECC / SAC )  — задает наличие климатической установки
Present / Not Present
Check Control  — контроль уровней жидкости в бачке омывателя и антифриза
Present / Not Present
Rain / Light Sensor  — датчики света и дождя
Present / Not Present
Quiescent Current Optimization  — оптимизация тока покоя
Not Active / Active
Body Type тип кузова
All Other / Zafira-B
Driver Location расположение водителя
Left / Right
Rear Wiper  — задний стеклоочиститель
Present / Not Present
CDL witw Deadlock Functioality (Central Door Lock )  — наличие центрального замка с «мертвым» закрытием дверей
Present / Not Present
Tail Lamp Coloration  — задает цвет ламп задних фонарей
5 Door Hatchback with Bright Tail Lamp / 5 Door Hatchback with Dark Tail Lamp / Other Body Type

  • REC (Rear Electrical Center)
Задний центр электроники, иногда его называют RZM (Rear Zone Module). Располагается в задней левой части автомобиля и отвечает за работу кузовной электроники, включая работу центрального замка и охранной системы. Для программирования доступны следующие функции:
Body Type  — тип кузова
5 Door Hatchback / 3 Door Hatchback / StationWagon, Zafira / Convertible / Astravan
Driver Location  — расположение водителя
Left Hand Drive / Right Hand Drive
Daytime Running Light  — задает вариант поведения габаритов и ламп ближнего света в зависимоти от положения ключа зажигания
Disabled / Variant 1 / Variant 2 / Variant 3 / Variant 4 / Variant 5
Rain / Ligth Sensor  — датчик дождя и света
Present / Not Present
Windows Comfort Closing  — управление доводчиком стекл при удержании клавиши на брелоке
Present / Not Present
Seat Heating Front  — обогрев передних сидений
Present / Not Present
Transmission Type  — тип трансмиссии
All Other / Atom. transmission
Speed Depended Locking  — автозарытие центрального замка при достижении 12 км.ч
Present / Not Present
CDL with Deadlock Functionality (Central Door Lock)  — центральный замок с «мертвой» блокировкой дверей
Present / Not Present
PEPS (Passive Entry Passive Start)  — наличие системы Open — Start
Present / Not Present
Electr. / Autom. Climate Control ( ECC / SAC )  — задает наличие климатической установки
Present / Not Present
ATWS / Country Code (Anti Theft Warning System)  — наличие противоугонной системы
ATWS, oth. Count. / ATWS GB / Not Present
Alarm Horn / Alarm Siren  — тип звукового сигнала
Theft Deterrent Horn / Alarm Siren / Not Present
U/S Module (Ultrasound)  — наличие ультазвуковых датчиков
Present / Not Present
Glass Break Sensor Rear side Windows  — наличие датчиков разбитя боковых задних стекл
Present / Not Present
Trailer Reverse Light Monitoring  — контроль огней заднего хода прицепа
Present / Not Present
Trailer Fog Light Monitoring  — контроль противотуманных огней прицепа
Present / Not Present
Emergency Brake Light Function  — функция авайного моргания стоп сигналов при срабатывании ABS
Present / Not Present
Trunk Lamp  — Лампа багажника
w.o. Switch
Quiescent Current Optimization  — оптимизация тока покоя
Not Active / Active
Rear Window  — наличие заднего стекла
Present / Not Present
Tail Lamp Coloration  — задает цвет ламп задних фонарей
5 Door Hatchback with Bright Tail Lamp / 5 Door Hatchback with Dark Tail Lamp / Other Body Type

  • CIM (Column Integration Module)
Центр управления электроникой расположенный на рулевой колонке. Выполняет функции шлюза между шинами CAN и так же отвечает за работу штатного иммобилайзера .
Steering Whell Control  — наличие органов управления на рулевом колесе
Present / Not Present
Active Select Switch  — наличие модуля переключения скоростей на рулевом колесе
Present / Not Present
Cruise Control  — наличие функции поддержки круизконтроля
Present / Not Present
Rear Wiper  — наличие функции поддержки управления задним дворником
Present / Not Present
Wiper Stalk Location  — расположение переключателя управления дворниками
Right Side / Left Side
Transmission Type  — тип трансмиссии
MTA, manual / AT4 without CAN -bus SLM / AT with CAN -bus SLM
Country Code  — Код страны
Great Britan / Other Countries


  • DIS (Display Information System)
Модуль информационного дисплея. Расположен в корпусе дисплея и выполняет фунции шлюза между CAN шинами, функции бортового компьютера и отображает информацию.
Country Code  — Код страны
Germany / Gr Br / Spain /… / Other Countries or No Radio
EHU  — тип центра развлечений
R10, CC20, CDC40 Opera, CD50 Phone, CD60MM, CD80MM / CD30, CD30mp3/ CD70 Navi, CD90 Navi / No Radio
Mobile Phone Portal  — портал мобильного телефона
Present / Not Present
Laungage  — Язык
English / Spanish / Dutch / Franch /… /
Unit  — определяет систему измерний
Sl Units / Japanese Units / UK Units
Corporation Type  — Тип марки авто
Opel / GM Holden / GM Brasil / Vauxhall / Chevrolet / OPC / VXR / None
Board Computer  — бортовой комьютер
Present / Not Present
ECC  — климатическая установка
Present / Not Present
Check Control  — контроль лам фонарей и фар
Present / Not Present
TPMS (Tire Pressure Monitoring System)  — контроль давления воздуха в шинах
Present / Not Present
Alarm  — Сигнализация
Present / Not Present
Trailer Hitch  — прицепное устройство
Present / Not Present


  • IPC (Instrument Panel Cluster)
Модуль приборной панели. Расположен в приборной панели и служит для индикации состояний датчиков и спидометра .
Fuel Tank Sensor Type  — Тип топливного датчика
Linear Resistance / Linear Voltage, Typ B
Engine Type  — Тип двигателя
Z12XEP, Z14XEP(L) / Z13DTH / Z16XEP,Z18XE,Z20LE, L-R-T / Z16YNG / Z17DTL, Z17DTH / Z16XER, Z16LET, Z18XER ,Z22YH / Z19DTx / Z20LEH
Sport Program Switch  — кнопка спортивного режима
Present / Not Present / Witch Sport Chassis
Disel Particulate Filter  — сажевый фильтр
Present / Not Present
MTA (Easytronic)  — Роботизированвя коробка передач
Present / Not Present
ESP (Electronic Stability Program)  — Программа стабилизации движения
Present / Not Present
CDC (Continuos Dumping Control)  — Система управления демпфированием
Present / Not Present
TPMS  — Tyre Pressure Monitoring System
Not Present / DDS (Deflation Detection System) / DDS and Tyre Pressure Monitoring System
PAS (Park Pilot)  — Парковочный радар
Present / Not Present
Climate Control  — Климатическая установка
Not Present / Regula (ECC/SAC) / Unregulated AC
Cruise Control  — Круиз контроль
Present / Not Present
Trailer Hitch  — прицепное устройство
Present / Not Present
AHL/AFL (Headlamp Levelling)  — Управление головной оптикой
Not Present or AHL (Automatic Headlamp Levelling) / AFL (Adaptive Forward Lachting)
*Alarm  — Индикация причины срабатывания тревоги
Present / Not Present
Overspeed Warning (Gulf States)  — Сигнал превышения скорости 120км.ч.
Present / Not Present
TID Triple Info Display  — Инфодисплей
Present / Not Present
Park Brake Sound  — Звук парковочного тормоза
Enabled / Disabled
Driver Location  — Расположение водителя
Left Hand Drive / Right Hand Drive
PEPS (Open-Start)  — Запуск с кнопки и управление доступом по радиоканалу
Not Present / Present with Manual Transmission / Present with Automatic Transmission
CSD / Seat Belt Sensor (Child Seat Detection)  — Датчик ремня безопасности.
Present / Not Present & Country: Not Australia-NZ
Z17DTx / A17DTx with EHS  — Z17DTx / A17DTx
Present / Not Present
Instrument Ilumination On With  — Подсветка приборной панели
Ignition On / Lights On

  • ECU ( Engine Control Unit )
Модуль управления двигателем. Расположен в моторном отсеке рядом с двигателем. Управляет работой мотора. Подключен в HSCAN .
Cruise Cotnrol  — Наличие круиз контроля
Present / Not Present
Transmission Type  — Тип трансмиссии
MT (Wide ratio) / MT (Close ratio) / 4 Speed Auto.Tr. / 5 Speed Auto.Tr. / 6 Speed Auto.Tr. / Easytronic
AC Compresor  — Компрессор кондиционера
With Clutch / Without Clutch
Oil Level Switch  — Датчик уровня масла
Present / Not Present
Oil Life Function  — Система контроля состояния масла
Enabled / Disabled
EHS (Electrical Heater System)  — Система электрообогрева
Present / Not Present
Map Controlled Thermostat  — Управляемый термостат
Present / Not Present
CNG Engine  — Двигатель на газовом топливе
Present / Not Present

Статья взята с сайта http://www.autopro.spb.ru
