Программирование функций электронных блоков в Opel Vectra C и Опель Signum с помощью OP-COM

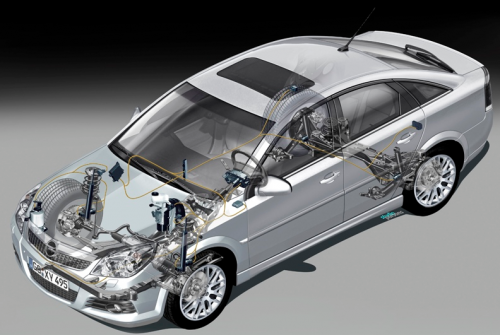

Автомобили Vectra-C и Signum очень схожи с точки зрения электронной начинки. Фактически электроника этих машин представляет собой локальную сеть из специализированных микроконтроллеров, объединенных между собой CAN шиной. А сейчас разберемся с возможностями программирования функций, которые доступны в различных модулях автомобилей. С помощью прибора OP-COM подключаемся к блокам и добираемся до функций программирования по пути Programing -> Program Variant Configuration . Для доступа попутно потребуется ввести security code , который нужно взять из car pass вашего автомобиля.
Обратим внимание, что некоторые функции могут быть недоступны (Not Available). Это связано с тем, что существует множество модификаций блоков от различных производителей и для различных комплектаций. Отдельные функции могут не поддерживаться в некоторых блоках.

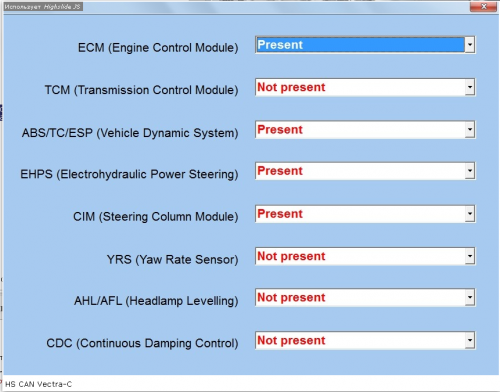

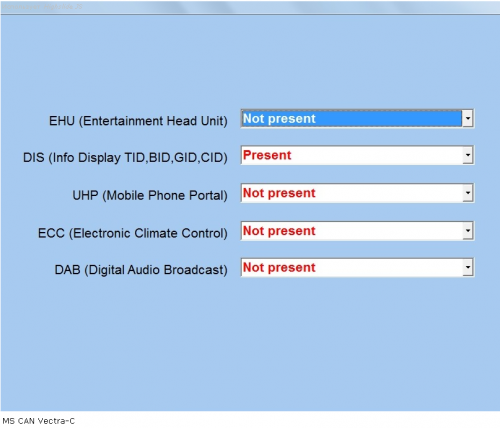

Структура автомобильной информационной бортовой сети Vectra-C имет много общего с сетью автомобиля Astra-H. В Vectra-C также имеются три CAN шины, которые объеденные шлюзами. Однако набор модулей на этих шинах несколько отличен от набора в Astra-H. Сделаные скриншоты из программы OP-COM дают представлени о наборе модулей и составе информационных шин.




Конфигурация и состав блоков на шинах программируется сканером OP-COM или Tech-2.
  • BCM (Body Control Modulle ) — Vectra-C
Кузовной центр электроники. Располагается слева внизу от водителя и отвечает за работу кузовной электроники в передней части автомобиля. Для программирования Program Variant Configuration доступны следующие функции:
Quiescent Current Optimization  — оптимизация тока покоя
Not Active / Active
Driver Location расположение водителя
Left Hand Drive / Right Hand Drive
Body Type  — тип кузова
Vectra-C: Notchback — Hatchback — GTS / Signum — Station Wagon w.o. Power Tallgate / Station Wagon with Power Tallgate
Trunk Swith Function  — Переключатель крышки багажника
Trunk Release Only / Open Trunk or Trunk Swith Not Present
Air Conditioning  — Кондиционер воздуха
Not Present / Reguated (ECC) / Unregulated (AC)
Rear Window Lift  — Задние секлоподъемники
Not Present / Present
Fog Lamps Front  — Передние противотуманные фонари
Not Present / Present
Rear Courtesy Lights  — Задние лампы подсветки салона
Not Present / Present
Front Cigarette Lighter  — Подсветка переднего прикуривателя
Not Present / Present
Automatic Light Sensor  — Датчик дневного света
Not Present / Present
Country Code  — Код страны
Not Present /...
Inclinat. Sensor  — Датчик наклона
Not Present / Present
DCL — Daedlock Functionality (Central Door Lock)  — Центральный замок
Not Present / Present
Trunk Release Time  — Время после нажатия кнопки открытия багажника, в течении которого можно будет открыть багажник
30 Seconds / 5 Minutes
CDC  — Непрерывное управление демпфированием.
Not Present / Present
Turn Indicator Automatic  — Автоматический индикатор поворотов
Enable / Disable
DCL — Doors Unlocking Function  — Функция разблокирования дверей
other Country / England, Australia, New Zealand
????  — Мигание при открытии/закрытии или активир. злектрической задней двери
Fast blink / Slow blink
Trunk Release Function  — Функция разблокирования багажника
Old Finction / New Function
Power Tailgate Function  — Функция электрической задней двери
Открывание только со стояночным тормозом / Открывание без стояночного тормоза
Brake Pads Sensor  — Датчик износа тормозных колодок
Not Present / Present

  • CIM (Column Integration Module)
Центр управления электроникой расположенный на рулевой колонке. Выполняет функции шлюза между шинами CAN и так же отвечает за работу штатного иммобилайзера . Program Variant Configuration
Code Index  — Текущий кодовый индекс
008
Code Version  — Версия
02
Country Code  — Код страны
Other Countries / ???
Transmission Type  — Тип трансмиссии
Automatic / Manual
Transport Mode  — Режим транспортировки
Inactive / Active
Rear Wiper  — Задний стеклоочиститель
Present / Not Present
Cruise Control  — Круиз контроль
Present / Not Present
Steering Whell Control  — Управление на рулевом колесе
Not Present / Buttons / Колесо прокрутки
Wiper Stalk Location  — Расположение рычага управления щетками стеклоочистителя
Right Side / Left Side
Info Display Switch  — Переключатель инфодисплея
Precent / Not Precent

  • DDM (Driver Door Module)
Блок управления электроникой двери водителя. Program Variant Configuration
DD Window Lifter Select Switch (Driver Door)  — Переключатель управления стеклоподъемниками водительской двери.
Present / Not Present
Alarm  — Тревога
Present / Not Present
Driver Location  — Расположение водителя .
Left Side / Right Side
Electr. Foldable Mirror (Electrical)  — Электрически складывающееся зеркало
Present / Not Present
Electr. Seat Memory (Electrical)  — Электрически подстраиваемое сидение с памятью
Present / Not Present
CDL — Deadlock Functionality (Central Door Lock)  — Центральный замок
Present / Not Present
Rain Sensor Comfort Close  — Закрытие окон по сигналу с датчика дождя
Present / Not Present
Exterior Mirror Heating  — Обогреватель внешнего зеркала заднего вида
Present / Not Present
Comfort Opening  — Комфортное открывание
Present / Not Present
Outside-Mirror Synchronisation  — Синхронизация внешних зеркал.
Enabled / Disabled
Inside Light  — Внутреннее освещение
Present / Not Present
Electrical Inside Lock Sensor  — Датчик внутреннего электрозамка. ??
Present / Not Present
Passenger Switchpanel for PWL, CDL and Trunk  — Панель управления замками со стороны пассажира
Present / Not Present

  • UEC (Underhood Electrical Center)
Блок управления электроникой передней части автомобиля. Program Variant Configuration
Xenon Headlamps  — Ксеноновые лампы головного света.
Present / Not Present
Fog Lamps Front  — Передние противотуманные фары
Present / Not Present
Daytime Running Light  — Дневные ходовые огни .
Disabled / Variant 1 / Variant 2 / Variant 3 / Variant 4
Rear Wiper  — Задний стеклоочиститель
Present / Not Present
Rain Sensor  — Датчик дождя.
Present / Not Present
Headlamp Washers  — Омыватели фар
Present / Not Present
Transmissin Type -Тип трансмиссии .
AT-CVTronic / Manual /???
Body Type  — Тин кузова
NB-HB-GTS / Signum / Notchback
Lite at «Ignition OFF»  — Свет при выключенном зажиганиии
Liw Beam / Park Lamp

  • IPC (Instrument Panel Cluster)
Модуль приборной панели. Расположен в приборной панели и служит для индикации состояний датчиков и спидометра . Program Variant Configuration
Code Index  — Кодовый индекс
002
Code Version  — Версия кода
04
Engine Type  — Тип двигателя
Y20DTH / ?? ?
Driver Location расположение водителя
Left Hand Drive / Right Hand Drive
Overspeed Warning (Gulf States)  — Сигнал превышения скорости
Inactive / Active
TPMS (Tyre Pressure Monitoring System)  — Система конроля давления в шинах
Present / Not Present
Cruise Control  — Круиз контроль
Present / Not Present
Trailer Hitch??
Present / Not Present
Fog Lamps Front  — Передние противотуманные фары.
Present / Not Present
Park Pilot  — Парковочный радар
Present / Not Present
AHL/AFL (Headlanp Levelinf)  — Автоконтроль уровня головного света в AHL/AFL
Present / Not Present
Traction Control Управлени тягой
Present / Not Present
CDC (Continuous Damping Control)  — Система непрерывного управления демпфированием
Present / Not Present
Flexible Service Interval Гибкий сервисеый интервал
Present / Not Present

  • REC (Rear Electrical Center)
Задний центр электроники. Program Variant Configuration
Car Body Style  — Тип кузова
Notchback / Hatchback -GTC / Signum / Sta.Wag. w.o. PT / Sta.Wag. with PT
Rain/Light Sensor  — Датчик дождя / света
Present / Not Present
Rear Windows Powerlifter  — Задние стеклоподъемники
Present / Not Present
Rain Sensor Comfort CloseДатчик закрытия окон при дожде
Not Present / Rain Sensor and Deadlock present
Interior Morror Dim Function  — Функция затемнения салонного зеркала заднего вида ??
Present / Not Present
Heated Rear Seat  — Обогрев задних сидений
Present / Not Present
Fog Lamps Rear  — Задние противотуманный фонарь
Left Side / Right Side
Daytime Running Light  — Дневные ходовые огни .
Disabled / Variant 1 / Variant 2 / Variant 3 / Variant 4
Trailer Reverse Light Monitoring  — Контроль ламп заднего хода прицепа
Present / Not Present
Trailer Fog Light Monitoring  — Контроль ламп противотуменного фонаря прицепа
Present / Not Present
Trailer Brake Light  — Тип задних томозных сигналов прицепа
Balb / LED
?????Аварийный стоп сигнал
Not Available
Country  — Страна .
Not Available/ EU Countres (Euro Union)

  • EHPS (Electrohydraulic Power Steering)
Электро-гидравлический усилитель руля. Program Variant Configuration
ESP (Electronic Stability Program)  — Электронная система динамической стабилизации
