Выкидной ключ для Opel
Как изготовить самому выкидной ключ для Opel?
Первая задача решалась легко, благо сейчас несложно купить выкидные ключи.
И вот когда я разобрал полученный ключ, то мне стало понятно, что вторая задача решится не просто. Внутри корпуса оказалось не так то много свободного места.

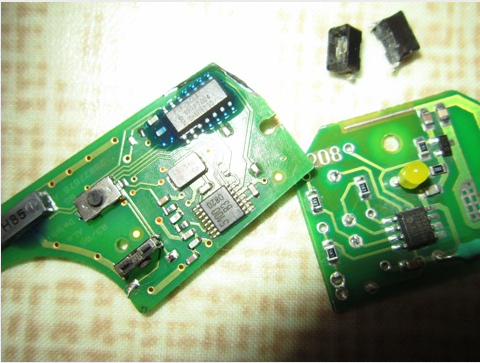

Плата от моей сигналки (на фото справа) оказалась шире штатной, и расположение кнопок было немного другое.
Плату подпилил, благо по краю платы шла дорожка к контактам батарейки, и я эту дорожку вместе с платой благополучно срезал. Так-же припаял кнопки от штатной платы сигналки в нужном месте.
Светодиод на пульте решил перенести и в новый ключ.

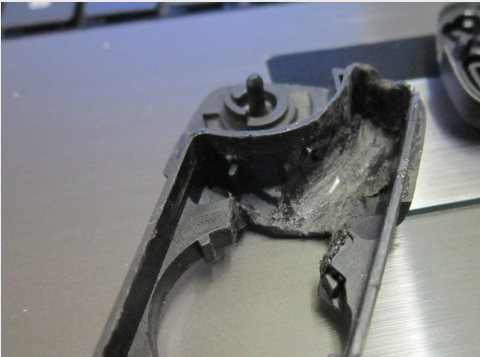

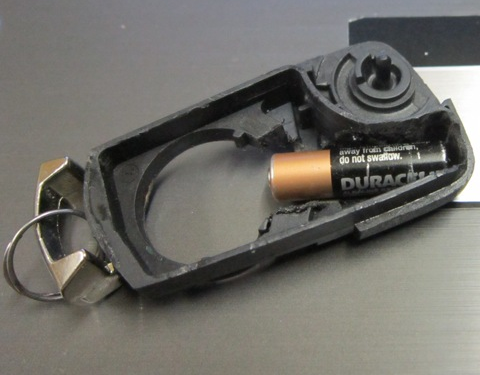

И вот потом я понял, что плата это были цветочки, ягодки — это куда же засунуть батарейку. Места под неё катастрофически не хватало. Полазив по интернету понял, что меньше батарейки мне не найти и придётся засовывать эту. Единственное удачное место пришлось углублять и расширять при помощи паяльника, потом подтачивать ножом и надфилем. Но я победил и эту проблему, правда немного повредил видимую часть корпуса.
Почитав многочисленные варианты вживления пультов в корпуса выкидных ключей, я заметил что многие просто припаивают провода от платы к батарейке, тем самым усложняют её последующую замену. Поскольку придётся разбирать корпус и заново перепаивать провода. С своём варианте я решил упростить задачу смены батарейки.

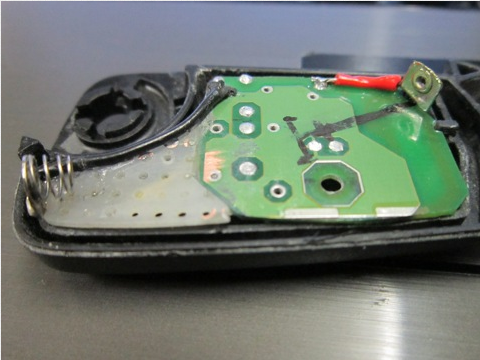

Припаял к плате пружинные контакты с старого пульта сигнализации.

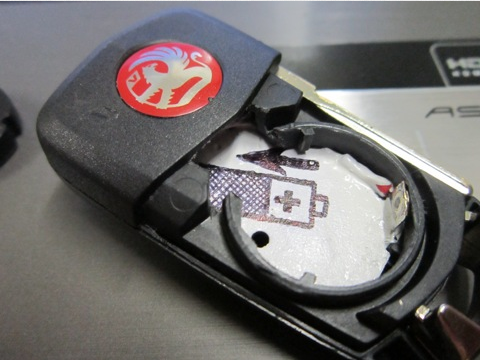

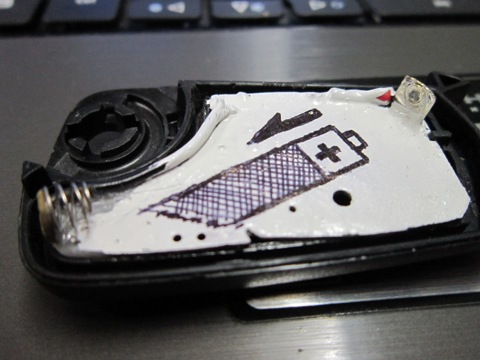

Закрасил краской внешнюю часть платы, дабы исключить замыкание дорожек и контактов батарейкой. А также сделал небольшую разметку для правильной установки батарейки.

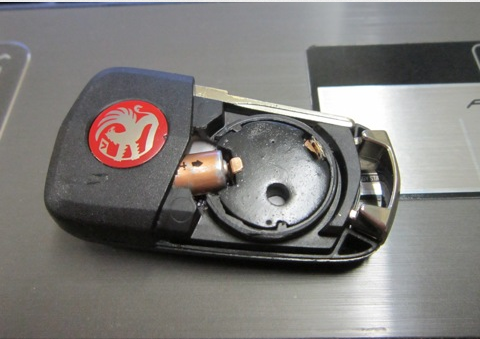

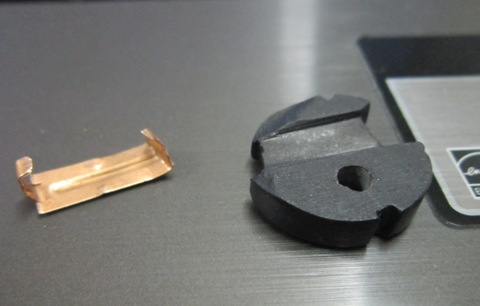

Для фиксации батарейки из шпатлёвки и кусочка медной полоски сделал заглушку, которая прижимает батарейку к одному контакту и через себя соединяет её со вторым контактом на плате.
Теперь осталось только всунуть батарейку, закрепить её заглушкой и одеть крышку корпуса.
По поводу самого ключа, то это решилось очень просто, специалист выточил мне дубликат моего старого ключа. Потом в тисках в помощью болгарки и напильника придал задней части ключа нужную форму и закрепил его в корпусе.

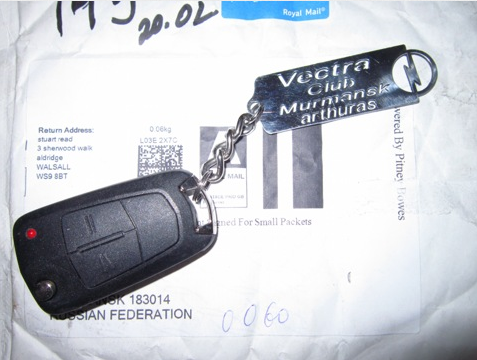

Вот окончательный вид готового устройства с тем самым подаренным мне брелоком.
Спасибо за статью http://www.drive2.ru
