Распиновка разъемов на Subaru

1) Тип разъема №1 — два одноконтактных зеленых и два одноконтактных черных (иногда белых) разъема

Марки и года (ориентировочно):
модели с 1989 г.

Типичное расположение: в салоне под нижним кожухом рулевой колонки, висят на жгуте проводов.

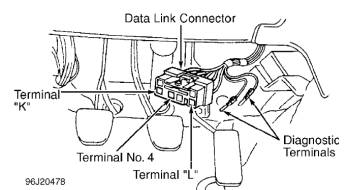

Внешний вид:

Subaru: чип-тюнинг, ремонт, обслуживание: Распиновка разъемов на Subaru

Назначение выводов диагностического разъема:

1 — Используется для считывания и стирания кодов самодиагностики
2 — Используется для считывания и стирания кодов самодиагностики
3 — Используется для стирания кодов самодиагностики
4 — Используется для стирания кодов самодиагностики

Видео обзор разъемов диагностики OBDII


Примеры расположения разъема на отдельных моделях автомобилей Subaru


  • Subaru Impreza (1993-1998 гг.) Расположение: на жгуте под рулевой колонкой. Для доступа к шгуту снять фальшпанель
  • Subaru Legacy (1989-1999 гг.) Расположение: на жгуте под рулевой колонкой. Для доступа к шгуту снять фальшпанель

2) Тип разъема №2 — 10-ти контактный черный диагностический разъем

Марки и года (ориентировочно): часть моделей до 1997 г. (в основном, американские модели, например, Subaru Alcyone SVX)

Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:

Subaru: чип-тюнинг, ремонт, обслуживание: Распиновка разъемов на Subaru

Назначение выводов диагностического разъема:

1 — Вывод для инициализации самодиагностики системыуправления двигателем MPFI
2 — Вывод для считывания кодов неисправностей системыуправления двигателем MPFI
3 — Вывод для стирания кодов неисправностей подушекбезопасности
5 — Вывод для инициализации самодиагностики усилителярулевого управления
6 — Вывод для считывания кодов неисправностей усилителярулевого управления
7 — Вывод для считывания кодов неисправностей усилителярулевого управления
8 — Вывод для считывания кодов неисправностей passivebelt
9 — Вывод для считывания кодов неисправностей подушекбезопасности
10 — Масса

3) Тип разъема №3 — 9-ти контактный желтый прямоугольный разъем

Марки и года (ориентировочно):
модели с 1993 г.

Примечание:
Назначение выводов разъема не совпадает с назначением выводованалогичного разъема на Nissan.

Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:

Subaru: чип-тюнинг, ремонт, обслуживание: Распиновка разъемов на Subaru

Назначение выводов диагностического разъема:

2 — Линия диагностики для дилерского прибора SSM (SubaruSelect Monitor)
3 — Линия диагностики для дилерского прибора SSM (SubaruSelect Monitor)
9 — Масса

4) Тип разъема №4 — специальный диагностический разъем Subaru длядиагностики антиблокировочной системы (ABS)

Марки и года (ориентировочно):
модели с 1997 г.

Типичное расположение: в салоне под торпедой со стороны водителя, нажгуте проводов.

Внешний вид:

Subaru: чип-тюнинг, ремонт, обслуживание: Распиновка разъемов на Subaru




5) Тип разъема №5 — 16-ти контактный разъем OBD-II-Subaru в форме трапеции

Марки и года (ориентировочно):
модели американского рынка — все с 1996г. включительно (поддерживается OBD-II); модели европейского рынка -с 1999 г. (протокол OBD-II не поддерживается), с 2001 г. -поддерживается протокол OBD-II
Примечание:
здесь приведена нумерация выводов аналогично общим OBD-II (SAE)стандартам. Нумерация выводов в документации Subaru отличается отOBD-II (SAE)  Типичное расположение: в салоне под торпедой со стороны водителя.   Внешний вид:
  Subaru: чип-тюнинг, ремонт, обслуживание: Распиновка разъемов на Subaru

Назначение выводов диагностического разъема:

4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
9 — Тактовый сигнал SSM
11 — Тактовый сигнал SSM
12 — SSM to ECM signal — линия передачи данных отдилерского диагностического прибора SSM (Subaru SelectMonitor) в ЭБУ
13 — ECM to SSM signal — линия передачи данных от ЭБУ вдилерский диагностический прибор SSM (Subaru Select Monitor)
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ
