Как прошить мозги Субару. Инструкция по прошивке. Subaru ECU flash

Собственно. Я разобрался в теме. Почти.
Осталось поучить саму теорию топливных карт и прочих параметров.
И так.

Что такое RomRaider?
RomRaider является открытым исходным кодом (под лицензией GPL), разработанный
энтузиастами, который позволяет для настройки и регистрации данных о Subaru ECUs без необходимости инвестировать в дорогое оборудование и программное обеспечение.

Как RomRaider поможет мне настроиться?
Вы должны сначала получить копию прошивки вашего ECU от вашего автомобиля с помощью дополнительного программы EcuFlash (см. ниже). Специальный кабель, изготовленный компанией Tactrix, используется для подключения ноутбука к OBD-II порта в вашем автомобиле (который находится под вашим рулем). После того, как копию прошивки (также известный как ROM) загружается с ЭБУ автомобиля в компьютер, вы можете использовать RomRaider чтобы сделать изменения в этой прошивке. Как только вы закончите с изменениями, вы можете сохранить прошивку и загрузить ее обратно в мозг субары. До тех пор, как вы держите резервную копию исходной прошивки, вы можете вбыть уверены что в случае краха вы все сможете вернуть обратно. В дополнение к настройке, RomRaider также позволяет снимать логи при работе двигателя и езде, что поможет откорректировать настройки.

Что это все мне нужно, чтобы начать настройку моего автомобиля?
Вам понадобится:

Программное обеспечение RomRaider — всегда использовать последнюю версию .

Последняя версия RomRaider ECU definitions file

Последняя версия RomRaider logger definitions file

РомРидэр работает на яве, по этому яву на компе надо будет обновить

Программа EcuFlash для получения файла прошивки вашей субары

И файл расширений для нее

Tactrix OpenPort cable for Subarus (connects between your laptop and OBD-II port) – кабель. Стоит от 6 до 8000 руб. нужно купить именно татрикс с полной комплектацией. Найти в гугле или по барахолкам.

Перемычки для мозга субару нужные для прошивки. Есть две версии – 01-02WRX и 03-05WRX/
Должны быть в комплекте с татриксом. Иначе никак.

Переносной комп с вендой и USB

Дополнительные датчики для тюнинга и настройки – давление турбы и широкополосный лямбда-зонд. С ними круче но они не обязательны. Простенько заколхозить, поправить углы и прочее – можно и без них. Серьезный тюненгх потребует их обязательно.
Знания, терпение и практика. Потребуется время, чтобы их приобрести. Но на то и нужны форумы и пытливые умы русских гонсчегов.

Помните что сохранив прошивку на комп, мы всегда имеем возможность «вернуть все как было». Даже если мы создадим полностью нерабочую прошивку после загрузки которой машина вообще заводиться не будет – пофиг. Вкачаем обратно заводскую.
Поддерживающие прошивку данным способом модели субару.

Модели которые стопудово шьются тактриксом:
  • Impreza WRX 2001–2009
  • USDM Impreza STi 2004-2009
  • non-USDM Impreza STi 2001-2009
  • Impreza 2.5RS 2005
  • Impreza 2.5i 2006-2009
  • Forester XT 2004-2009
  • Forester 2.5 2005-2009
  • Legacy GT / Outback XT 2005-2009
  • Legacy / Outback 2.5i / 3.0r 2005-2009
  • Tribeca 2006-2009

… Кроме того, тактриксом шьются все машины поддерживаемые протокол CAN и ISO — это главный критерий. А не модель машины и ее год выпуска

Чем чревато изменение прошивки:
В худшем случае:
Нечитаемые / непригодным ECU. ЭКУ сдох, его нельзя прошить. Придется покупать новый.
Чрезмерное увеличение мощности двигателя и его последующее повреждение. Помните – мало увеличить мощность. Надо еще создать внутри двигателя композицию из деталей которые смогу выдержать высокие нагрузки.
Неожиданное поведение на дороге и треке, который может привести к травмам или смерти пользователя, а также другие последствия.
Нарушение местных и / или федеральных законов в связи с изменением режима работы ECU – в россии менее вероятно т.к. определить факт прошивки невозможно.

Как снизить риск?
Убедитесь, что компьютер работает нормально, не имеет тенденции к зависанию или закрытию, и вирусов и шпионских программ. Когда прошиваете, убедитесь, что ноутбук подключен к сети и не только работает на батарее. Выключите все функции энергосбережения, ждущий / спящий режим, уменьшение частоты процессора и прочие. Закройте все другие программы, кроме EcuFlash перед стартом. Убедитесь, что любой программный брандмауэр не мешает EcuFlash.
Всегда используйте «тест зпрошивания ECU» перед попыткой фактического прошивания. особенно когда что-то изменилось в настройках прошивки или самой программы эку-флэш. (новые драйвера, новые программы, новый компьютер и т.д.).
Убедитесь, что аккумулятор вашего автомобиля, зарядка и электрические системы работают должным образом.
Убедитесь, что OpenPort кабель надежно подключен и не может случайно вылететь.
Всегда используйте последнюю версию RomRaider и EcuFlash, а также последние ECU файлы для обоих программ.
НЕ РЕДАКТИРУЙТЕ NT ПАРАМЕТРЫ, КОТОРЫХ ВЫ НЕ ПОНИМАЕТЕ!
Всегда храните оригинальный файл прошивки в безопасном месте чтобы в случае фиаско суметь восстановить все как было.
При редактировании прошивки, лучше всего после каждого небольшого изменения сразу прошивать в машину и тестировать, чтобы потом не искать неправильную настройку среди множества.
ПОЛЬЗУЙТЕСЬ ЛОГГЕРОМ ДЛЯ СНАТИЯ ПАРАМЕТРОВ РАБОТЫ АВТОМОБИЛЯ!
Желательно иметь установленные доп. Датчики и широкополосную лямбду.
Не прошивать если программа выдает ошибку о том что параметр который вы ввели – некорректный.
УБЕДТЕСЬ ЕЩЕ РАЗ ЧТО ВЫ ПОНИМАЕТЕ ДЛЯ ЧЕГО НУЖЕН ПАРАМЕТР КОТОРЫЙ ВЫ РЕДАКТИРУЕТЕ В ДАННЫЙ МОМЕНТ. Пользуйтесь для этого форумом и поиском в гугле.
Вы должны понимать что настройка – штука серьезная и даже малейшее изменение может по-просту взорвать ваш двиган.

Все готово для прошивки. Что теперь делать?
Чтобы скачать прошивку с мозга и залить ее обратно, ваша Subaru должна быть переведена в режим диагностики. Чтобы перевести ее в этот режим нужно замкнуть зеленые коннекторы под рулем (не забудьте снять обшивку, а то фиг доберетесь).

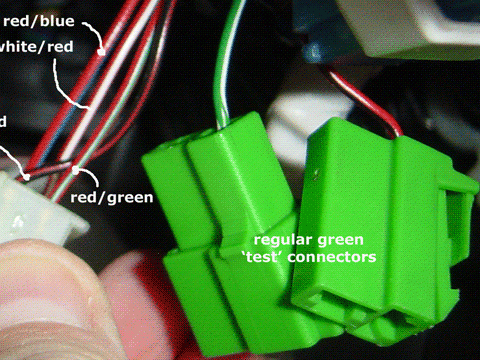

Subaru: чип-тюнинг, ремонт, обслуживание: Блог им. alexavias: Разъемы для прошивки и диагностики Субару
соедените эти две фишки и суба перейдет в диагностический режим

Для прошивки необходимо также использовать блок перемычек для моделей с 16-Bit ECU мозгами (субары прмерно до 2008 года).
так же если у вас нет коннектора (блока перемычек) то вместо них можно использовать скрепку или скобку от степлера или просто два проводка, чтобы замкнуть пины.

Примечание: 07 Legacy / Outback / Forester / Tribeca и 08 + Импреза не нуждаются в замыкании зеленых фишек.

Когда вы находитесь в тестовом режиме, подключите OpenPort кабель к OBD-II порту и к компьютеру (другой стороной, через USB).
Затем откройте программу EcuFlash и выберите «READ ECU» из меню ECU. Не включайте зажигание, пока прошивка будет сливаться на комп иначе кирдык башка мамапапа я обоссался… Вы увидите список методов чтения прошивки — выбрать тот, который подходит для вашего автомобиля.

Выбрав, появится следующее окно, тогда то и включите зажигание и сразу же, немедленно нажмите кнопку ОК в этом окне.
В нижней части окна будет показывать прогресс загрузки прошивки на комп.
После завершения выберите „SAVE AS ROM“ из меню FILE и выберите место куда сохранить.
ОБЯЗАТЕЛЬНО убедитесь что файл который вы сохранили имеет 16-ричное расширение, то есть его имя должно кончатся на .hex/ Включите в свойствах папки галочку, чтобы винда показывала расширения файлов. (например, my_subaru.hex).

Для залива отредактированной прошивки в мозг субары, убедитесь, что вы находитесь в тестовом режиме (кроме тех машин которые в нем не нуждаются) и установлены перемычки (если они нужны).
Как я понял, перемычки нужно установить после слива прошивки на комп. То есть, слить прошивку можно и так а вот чтоб залить обратно, нужно замкнуть пины.
Перемычки (если влом или страшно делать самому) можно купить. Код 24036-AA010 (даже на экзисте есть).

и так, как именно замкнуть? (вы понимаете сейчас что мы говорим не о зеленом коннекторе диагностического режима, а о другом, скорее всего белом?

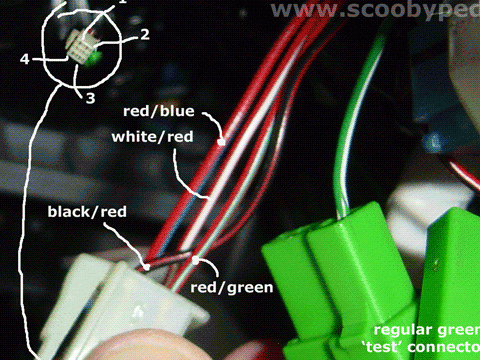

Subaru: чип-тюнинг, ремонт, обслуживание: Блог им. alexavias: белый коннектор бывает 2 и 4 пиновый

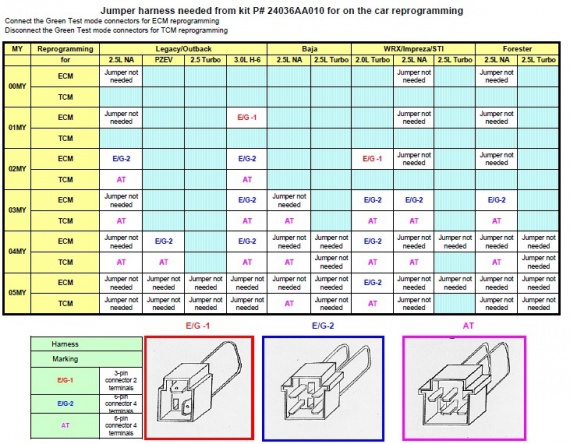

Subaru: чип-тюнинг, ремонт, обслуживание: Блог им. alexavias: какие прошивочные коннекторы на каких моделях использовались

я честно скажу я не очень понял смысл статью на английском по этому оставлю этот вопрос на потом…
короче если у вас 4 пина а не 2, то я пока вам не помогу…
далее.

Выберите „Открытьфайл“ из меню FILE. Выберите файл отредактированной прошивки, затем в меню ECU выберите „WRITE ECU“. ВСЕ СОВЕТУЮТ ОБЯЗАТЕЛЬНО СДЕЛАТЬ тестовую запись прошивки „WRITE TEST ECU“, который на самом деле не прошивает изменения, но проверяет процесс прошивки от начала до конца, чтобы убедиться в том что от начала до конца никаких ошибок не возникнет.

Когда вы завершите все манипуляции с прошивкой, вы должны будете отсоединить зеленые разъемы диагностического режима, иначе машина может не завестись или ехать как-то не так :))))

Опять же всех прошу кто прошивал субу, очень прошу, внесите свои изменения и поправки в статью. Я вообще ни разу этого не делал и все что знаю — узнал из америкосовских форумов и могу не правильно что-то понять.

Спасибо за статью FeelSti
