Тонкая настройка смеси воздух/топливо AFR и датчик лямбда

— Сделайте глубокий вдох и не дышите.
— Не дышите.
— Не дышите.
— Не дышите.
— Выносите.
— Следующий!

Соотношение

Начнем с первого понимания, что именно мы настраиваем и почему. Наш интерес здесь представляет отношение воздуха к топливу (AFR) подаваемому в камеру сгорания. Этот показатель влияет на поведение процесса горения и может служить как для безопасный показателей, направленных на работу двигателя при средних нагрузках так и на работу на пределе, с максимальной отдачей мощности. Даже небольшое изменение параметров соотношения смеси кардинально изменит поведение машины. Важно понимать «как, зачем и для чего» вы меняете эти параметры.

Соотношение бензина/воздуха, в котором вся смесь полностью сгорает считается стехиометрической (идеальной). Для бензина / дизеля соотношение равно примерно 14.7 частей воздуха к 1 части топлива (14.7:1).

Смесь, с большим (чем идеальное) соотношением топлива к кислороду называют богатой, соответственно смесь где больше воздуха (больше чем в идеальной) — бедной.

По сути, практически во всех случаях, богатая смесь должна быть целью, это намного безопаснее и надежнее для двигателя т.к. бедная смесь быстрее воспламеняется и возрастает нагрузка на двигатель.
Subaru: чип-тюнинг, ремонт, обслуживание: Блог им. info: Subaru Impreza WRX Десептикон › Тонкая настройка смеси воздух/топливо AFR и датчик лямбда

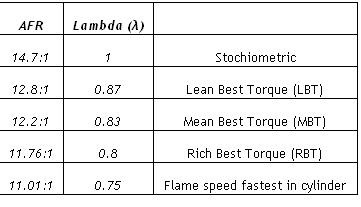

Таблица 1. Влияние соотношения смеси на поведение двигателя

AFR | Лямбда | Результат
14:1 | 1 | Стахиометрия (идеал)
12.8:1 |0,87 | Безопасное увел. крут.момента
12.2:1 | 0,83 | Среднее увел. крут.момента
11.76:1 |0,8 | Значительное увел. момента
11.01:1 |0,75 | Топл. сгорает в цил-ре очень быстро
В таблице приведены основы влияния AFR на поведение двигателя и динамику машины и должны служить в качестве общего руководства при определении соотношения воздух/топливо на мощность автомобиля с полностью открытым дросселем.

Показание лямбда-датчика
вы заметили в таблице что лямбда выдает какие-то циферки.
Откуда они берутся?
Цифра лямбды это отношение текущей смеси к идеальной, т е. (идеальная как мы помним 14,7:1)
значит для смеси 12,8:1 лямбда будет равна (12,8 разделить на 14,7) — 0,87.
Сравниваем с таблицой — и правда!

Имея показания лямбда-датчика в реальном времени можно получить любой результат исходя из потребностей и залитого топлива, т.к. под каждое топливо нужно свое соотношение топливо/воздух.

Существует два типа датчика лямбды:
Широкополосый и узкополосый.

Узкополосный

Кислородный датчик традиционно используется большинством производителей OEM являются узкополосный датчик. Этот датчик используются для измерения AFR в очень узком диапазоне (отсюда и название), и только с точностью до этой узкой области. Датчик, как правило, имеет 0-1 выходного напряжения и будет наиболее точным по лямбда-1 (стехиометрической).

Такой датчик точно показывает лямбду только в диапазоне от 14,2 до 15,0.
Если параметры смеси выше или ниже диапазона, то датчик по-просту игнорируется мозгами машины, ведт он абсолютно не точно показывает данные вне диапазона а значит его показатели не могут служить критерием для корректировки смеси.
Топливная система автомобиля по-просту не «слушает» этот датчик в экстремальных условиях, таких как полностью открытая дроссельная заслонка или тяжелые нагрузки, где условия являются слишком быстро меняющимися и отношения топлива/воздуха в смеси выходит за пределы диапазона лямбда-датчика.

Цель этих датчиков, установленных на заводе-производителе, является управление транспортным средством в размеренных режимах работы, например езда по шоссе, а также мониторинг ошибок системы управления подачей топлива транспортным средством. Эти операции имеют важное значение для поддержания надлежащего уровня выбросов и максимизации экономии топлива и производительности.

Как мы видим из таблицы №1 — для максимальной мощности и крутящего момента нужно соотношение топлива/воздуха далеко за пределами рабочего диапазона узкополосого лямбда-датчика.
Однако, узкополосый датчик намного точнее работает в своем диапазоне, чем работает в его диапазоне широкополосый датчик, по этому наверное их и ставят вместе. Широкополосый — для мяса, узкополосый — для езды.

Широкополосый лямбда-датчик

Широкополосные датчики имеют гораздо более широкий диапазон точности от 7,35 до 22,39. Это позволяет увеличить диапазон датчика для измерения соотношения топливно-воздушной смеси в любых условиях работы двигателя. Эта информация имеет решающее значение при настройке вашего двигателя.

Вот мы и попытались ровно въехать в понимание топливной смеси, и хоть получилось у нас наверняка криво, но мы будем стараться!
