Распиновка разъемов на Audi

Тип разъема №1 — два 2-х контактных разъема (черный и белый)

Марки и года (ориентировочно): все модели 1989-1994 г.; часть моделей 1994-1997 гг.

Примечание: на многих моделях ранних годов (1989-1992 гг.) возможна диагностика только считыванием так называемых медленных кодов.

Типичное расположение: под капотом в блоке предохранителей или в салоне.

Внешний вид:


Видео обзор распиновки разъемов разных авто



Примеры расположения разъема на отдельных моделях автомобилей Audi

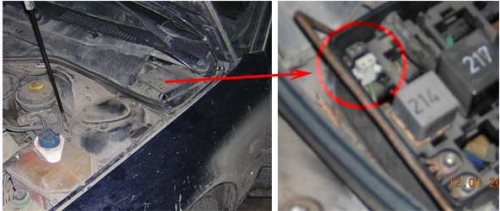

Audi 100/A6 (1991-1997 гг.)
Расположение: под капотом в дополнительном блоке реле (левый угол моторного отсека по ходу движения, ближе к салону). Для доступа к разъемам снять крышку блока реле. Аналогичное расположение разъемов на Audi 80 (1992-1995 гг.)



Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции

Маркии года (ориентировочно):
все модели после 1997 г.; часть моделей1994-1996 гг.

Примечание:на многих моделях 1996-2000 гг. не смотря на установку OBD-IIразъема не поддерживается ни один из OBD-II протоколов.

Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:



Назначение выводов диагностического разъема:



Примеры расположения разъема на отдельных моделях автомобилей Audi


  • AudiA4 (1995-2001 гг.)Расположение: под крышкой пепельницы для задних пассажиров. Сам разъем такжезакрыт дополнительной крышкой. На крышке пепельницы и на крышкесамого разъема изображение двигателя, перечеркнутого молнией (как налампе Check Engine)



  • AudiA3 (1997-2003 гг.)Расположение: внизу центральной консоли



  • AudiTT (1999-2005 гг.)Расположение: под торпедой, с левойстороны
