Программирование панелей Magneti Marelli (Audi, VW)

Для программирования понадобится устройство VAG K-CAN Commander v.3.6.

Описание процедуры программирования панелей Magneti Marelli Audi A3, Audi A6

Доступ к эим типам панелей осуществляется через «Magneti Marelli direct». — EEPROM отображается от адреса 0x3800 до 0x3FFF (длина 0x800 — 2048 байт). Но на некоторых программных версиях это может измениться, поэтому нужно считывать память целиком. Для определения области EEPROM нужно найти код иммо и VIN(AUZ… и WAUZ). Чтобы извлечь код и откорректировать одометр, используйте калькулятор контрольной суммы. Калькулятор контрольной суммы отображает логин и пробег, можете извлечь логин самостоятельно:
1. В дампе ищут VIN (номер иммо) (AUZ …, WAUZ …). Если VIN найден, тогда логин — два байта перед номером VIN.

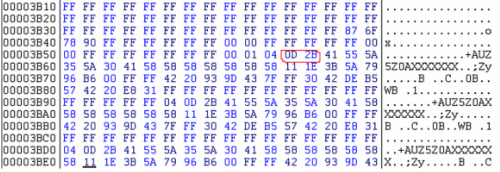

Например, на изображении выше VIN AUZ5Z0AXXXXXXX, и логин — “0D2B” в шестнадцатеричном или 3371 в десятичном числе  2. Если номера иммо нет, то логин нужно искать в области 0x0070-0x009F в EEPROM. Начиная с 0x0070 в
EEPROM (то есть 0x3870 в области памяти) должна быть длинная последовательность 0xFF (приблизительно 7-8
байт). Первые два байта, после 0xFF, должны быть логином.

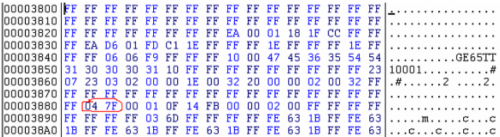

Например, на изображении выше начинаяс адреса 0x0080 EEPROM 17 байт с 0xFF, затем следует логин 0x047F в шестнадцатеричном или 1151 в десятичном виде.

Одометр корректируется следующим образом:
1. Выбрать «Magneti Marelli direct» и нажать кнопку «Read»- считывается область памяти полностью.
2. Сохраните дамп в файл, затем извлеките область EEPROM от 0x3800 до 0x3FFF и сохраните это в другой
файл.
3. Откройте файл EEPROM в калькуляторе контрольной суммы (донгл интерфейса должен быть подключен),
установите пробег и сохраните изменения в файле EEPROM.
4. Измените данные EEPROM в файле с целой областью памяти.
5. Откройте файл с измененной целой областью памяти и нажмите кнопку " Write".
Появится сообщение с просьбой указать начальный адрес EEPROM и длину файла — 0x3800 и 0x800, нажать OK.

Описание процедуры программирования панелей Magneti Marelli Audi TT-K
Сначала попытайтесь обратиться к панели, как «Magneti Marelli direct» (от 2000г ода), при успешной связи
продолжить, как описано выше.
Если связи нет, выбрать “Magneti Marelli — Shadow 3 (TT)” и считать EEPROM. Логин может быть расположен как описано выше, а пробег начинается с адреса 0xAA по 0x1C8 (показано на изображении ниже).

Пробег состоит из двух блоков – 0x90 байт пробег с инверсией, следующие 0x90 байт – пробег в явном виде.
Для этого типа панелей пробег и логин определяется автоматически, и пробег изменяется кнопкой “Change”.

Описание процедуры программирования панелей Magneti Marelli VW Passat — до 1998 года
Сначала попытайтесь обратиться к панели, как «Magneti Marelli direct» (от 2000г ода), при успешной связи
продолжить, как описано выше.
Если связи нет, выбрать «Magneti Mareli — Shadow 2 (Passat)” и считать EEPROM. Высвечивается логин, пробег
отображается, как “0”, но может быть изменен. При нажатии кнопки „Change odometer“, появляется окно, в
котором вводится текущий и новый пробег.

Описание процедуры программирования панелей Magneti Marelli VW Beatle
Сначала попытайтесь обратиться к панели, как „Magneti Marelli direct“ (от 2000г ода), при успешной связи
продолжить, как описано выше.
Если связи нет, выбрать „Magneti Mareli — Shadow 1” и считать EEPROM. Логин не показывается, пробег
отображается, как “0”, не
отображенный. Одометр отображен как “0”, но может быть изменен. При нажатии кнопки “Change
odometer», появляется окно, в котором вводится текущий и новый пробег.
