Как перепрошить ЭБУ Bosch 7.9.7+

ВАЗ, ГАЗ, ЗАЗ Блог: ВАЗДля перепрограммирования ЭБУ нам понадобится:

1. K-Line адаптер
2. Тюнинговая прошивка
3. Программа-загрузчик прошивки в ЭБУ (например ChipLoader v.1.97.7)

Итак, начинаем:
      1. Устанавливаем программу. Думаю, что проблем с установкой не возникнет, т.к. внутри есть подробная инструкция.

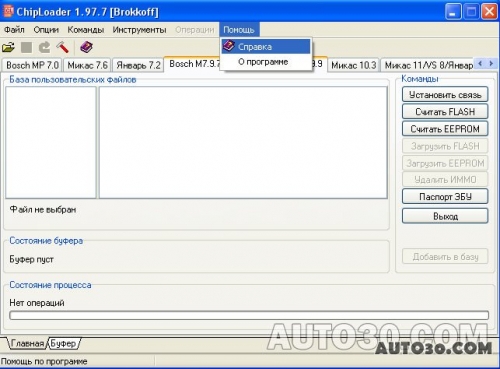

          В самой программе есть вкладка Помощь >Справка: там Вы найдете Руководство пользователя.

ВАЗ, ГАЗ, ЗАЗ Блог: Как перепрошить ЭБУ Bosch 7.9.7+

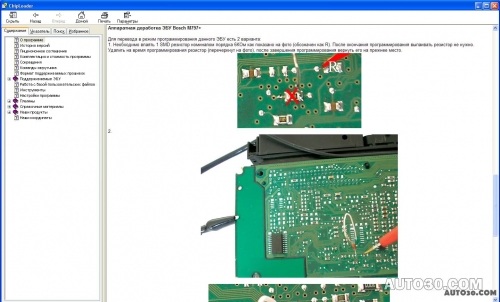

      2. Для того, что бы перепрограммировать ЭБУ Bosch 7.9.7+ его нужно аппаратно доработать по инструкции,
          в Руководстве пользователя подробно описано как  это сделать.

ВАЗ, ГАЗ, ЗАЗ Блог: Как перепрошить ЭБУ Bosch 7.9.7+

      3. Снимаем ЭБУ с автомобиля. Читаем надпись на наклейке и определяем его тип.
          Можно воспользоваться для удобочитаемости вот такой формой.
          У меня наклейка на блоке управления, например, выглядела так:

ВАЗ, ГАЗ, ЗАЗ Блог: Как перепрошить ЭБУ Bosch 7.9.7+

      4. Дальше мы производим подключение проводами к ЭБУ
         (я сделал это из толстых проводов так, что бы они могли одеться на штырьки выводов ЭБУ) по следующей схеме:
  • 51,53 контакт ЭБУ — Масса
  • 71 контакт ЭБУ — К-Лайн
  • 13 контакт ЭБУ — Включение зажигания (+12В)
  • 12 контакт ЭБУ — Неотключаемое питание (+12В)
  • 43 контакт ЭБУ — Разрешение программирования (Масса)
  • 44,63 контакт ЭБУ — Питание главного реле (+12В)
          В итоге получилось вот так:

ВАЗ, ГАЗ, ЗАЗ Блог: Как перепрошить ЭБУ Bosch 7.9.7+

          В качестве питания 12 вольт я использовал стабилизированный блок питания. Но можно использовать питание и от аккумулятора с автомобиля.
          Подключение к разьему блока управления не составит особого труда, т.к. крайние выходы в ЭБУ пронумерованны, остальные посчитать можно,
          разьем  выглядит так:

ВАЗ, ГАЗ, ЗАЗ Блог: Как перепрошить ЭБУ Bosch 7.9.7+

      5. Перепрограммируем ЭБУ:
  • запускаем программу ChipLoader 1.97.7
  • выбираем в настройках виртуальный порт COM
  • нажимаем кнопочку установить связь.
          Если связь установилась, выбираем тюнинговую (коммерческую) прошивку и нажимаем загрузить, если не установилась, отключаем питание, ждем
          несколько секунд и повторяем процедуру. Должно всё нормально перепрограммироваться.
          После прошивки, устанавливаем блок управления на законное место в автомобиле, подлючаемся к колодке диагностики и обязательно делаем
          сброс самообучения с помощью например, программы InitECU.

ВАЗ, ГАЗ, ЗАЗ Блог: Как перепрошить ЭБУ Bosch 7.9.7+


Статья взята с сайта http://auto30.com
