Распиновка разъемов на автомобилях ВАЗ
1) Тип разъема №1 — 12-ти контактный прямоугольный разъем
Марки и года (ориентировочно): все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
A — Масса
B — L-линия диагностики (не всегда разведена)
D — СО-потенциометр (не всегда разведена)
G — Управление бензонасосом
H — Питание +12В (не всегда разведена)
M — K-линия диагностики
Для диагностики автомобилей ВАЗ с подобным разъемом используется переходник OBD 2 — GM 12pin
Примеры расположения разъема на отдельных моделях автомобилей ВАЗ
2) Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции
Марки и года (ориентировочно): часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
2 — J1850 Шина+
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 — J1850 Шина-
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ
Марки и года (ориентировочно): все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
A — Масса
B — L-линия диагностики (не всегда разведена)
D — СО-потенциометр (не всегда разведена)
G — Управление бензонасосом
H — Питание +12В (не всегда разведена)
M — K-линия диагностики
Для диагностики автомобилей ВАЗ с подобным разъемом используется переходник OBD 2 — GM 12pin
Примеры расположения разъема на отдельных моделях автомобилей ВАЗ

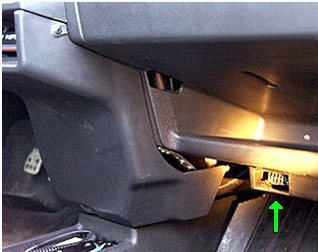

- ВАЗ 2106i (после 2003 г. включительно) Расположение: под бордачком. Для доступа к разъему открутить снизу пластиковый щиток
- ВАЗ 21099i (после 1998 г. включительно) Расположение: под торпедой со стороны переднего пассажира (на авто с «высокой» торпедой)
- ВАЗ 2108i (после 1998 г. включительно) Расположение: под торпедой со стороны переднего пассажира (на авто с «высокой» торпедой)
- ВАЗ 2115 (после 1998 г. включительно) Расположение: внизу центральной консоли (на торпеде нового типа)
- ВАЗ 2108i (после 1998 г. включительно) Расположение: внизу центральной консоли (на торпеде нового типа)
- ВАЗ 2112 (после 2000 г. включительно) Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально
- ВАЗ 2111 (после 1998 г. включительно) Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально
- ВАЗ 2110 (после 1998 г. включительно) Расположение: внизу справа от рулевой колонки. Как правило, расположен вертикально
2) Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции
Марки и года (ориентировочно): часть моделей после 2002 г., имеющих системы управления BOSCH MP7.0 Euro-3, BOSCH M7.9.7, Январь-7.2
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
2 — J1850 Шина+
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 — J1850 Шина-
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ
