Ну вот и свершилось) поиск компонентов где подешевле и прочее повлияло на скорость работы) зато теперь знаю где все можно достать)

Выкладываю огромный отчет как я всё делал)
Вступление:
После того как я загорелся сделать k-line адаптер сам (www.drive2.ru/cars/lada/2…/288230376152371443/#post)
некоторые моменты изменились…
В частности изменилась разводка платы: уменьшил количество перемычек ну и скомпоновал немного плотнее, к тому же сделал площадки под RJ45 розетку (использоваться будет обычная витая пара в качестве кабеля от адаптера до мозгов)
Взять можно здесь: narod.ru/disk/26024202001…0%BE%D0%B9%20pcb.lay.html

Помимо этого был у меня паяльник с тонким жалом 60W…греет он до 510 градусов что ВООБЩЕ не подходит для пайки SMD элементов…пришлось делать регулятор температуры из удлинителя и диммера :)
Паял все при температуре 230-250 градусов.
дабы регулировать температуру паяльника, не покупая хорошей паяльной станции, пришлось сделать сей девайс))) риски температуры пришлось выставлять по термопаре мультиметра, который тоже пришлось купить :) теперь у меня их два
Для чистки никелированного жала использовал целлюлозную губку
Пришлось еще заодно ко всему прочему из фанеры забацать подставочку чтоб все по ФЕН ШУЮ было :)
на паяльнике жало под скос…у меня их два теперь…изначально было только игольчатое
Ну начнем:
Долго закупался компонентами хоть их и мало :) Зато теперь знаю точно где что и как…
Ну и еще немного…
1) Печатная плата
Решил воспользоваться распространенным способом перевода изображение на печатную плату.
Это технология «лазерного утюга» :)
Купил фотобумагу 130г\м2 глянцевую…распечатал ЗЕРКАЛЬНО мою разводку платы на ЛАЗЕРНОМ принтере. Далее перевел изображение на плату…Фотки ниже
собственно фотобумага
ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада 21099 фиолетовый квазарчик ›  Делаю K-line USB адаптер…часть 2/1 МегО отчЁт

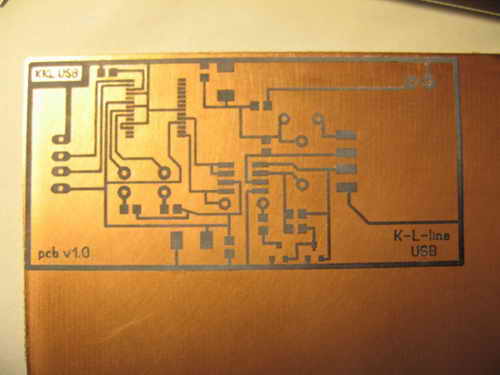

Распечатанная плата на глянцевой стороне…касаться руками после печати НЕ ЖЕЛАТЕЛЬНО, а также прямые солнечные лучи, пыль и прочее тоже сказываются негативно
ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада 21099 фиолетовый квазарчик ›  Делаю K-line USB адаптер…часть 2/1 МегО отчЁт
зашкурил нулевкой чтоб снять окисл, обезжирил ацетоном
прикладываем к краю платы
предварительно разогретым утюгом начинаем гладить бумагу…утюг на максимуме, глажка ну от силы минуты 2-3
даем чуть остынуть плате и несем под воду
под водой держим минуту пока бумага не размякнет и не запузырится…начинаем скатывать бумагу пальцем…потом зубной щеткой с силой драим плату
ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада 21099 фиолетовый квазарчик ›  Делаю K-line USB адаптер…часть 2/1 МегО отчЁт
остатки бумаги очищаем зубочисткой
ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада 21099 фиолетовый квазарчик ›  Делаю K-line USB адаптер…часть 2/1 МегО отчЁт
особо тонкие места проходил вот такой зубной фиговиной
ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада 21099 фиолетовый квазарчик ›  Делаю K-line USB адаптер…часть 2/1 МегО отчЁт
плата готова к травлению
2) Травление
железо хлорное и плата на типо опорах :)
ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада 21099 фиолетовый квазарчик ›  Делаю K-line USB адаптер…часть 2/1 МегО отчЁт
плата в растворе…тут есть свои тонкости опускания её в раствор…
ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада 21099 фиолетовый квазарчик ›  Делаю K-line USB адаптер…часть 2/1 МегО отчЁт
медной стороной ко дну
ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада 21099 фиолетовый квазарчик ›  Делаю K-line USB адаптер…часть 2/1 МегО отчЁт
протравленная плата
