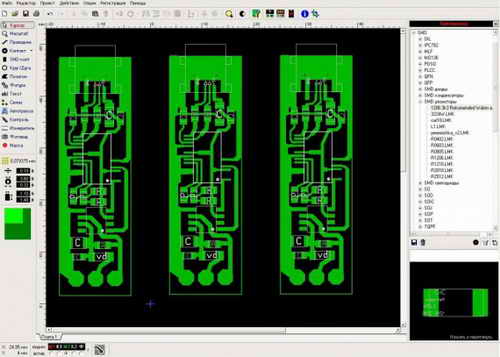

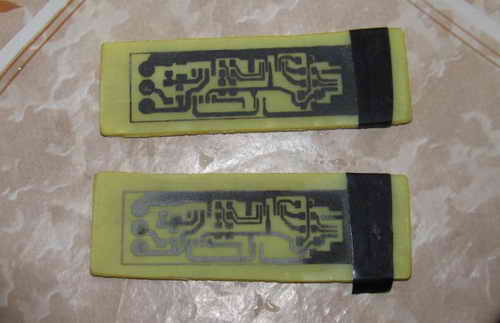

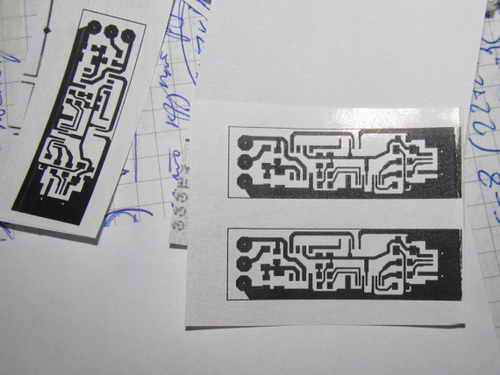

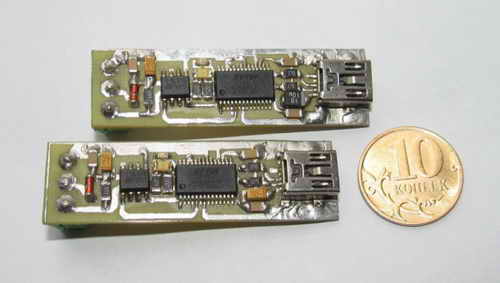

Cобирал для друга Простой К-лайн адаптер на 2-х транзисторах. Нужен был дешевый (цена всего 35р), простой и рабочий девайс для просмотра состояния мозга авто. Ему такой адаптер как раз, ПК имеется в гараже ))) ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада Калина седан K-Line ›  К-лайн адаптер (версия CAMOKAT-BETEPAHA)к-лайн адаптер на транзисторах. Теперь захотелось собрать к-лайн адаптер под USB. Схем и вариантов реализаций в интернете полно. Выбирай любую и вперед! Собираем к-лайн (VAG COM 409.1) адаптер. Решил собрать вариант от Степен Палыча: www.drive2.ru/cars/toyota…urnal/288230376152749035/. Мне эта реализация понравилась своей миниатюрностью, компактностью, без ненужной Л-линии. Пришлось немного подредактировать печатку под мои хотелки. Ввиду отсутствия в наших радиолавках защиты SN65220DBV, было решено ее исключить из схемы. Ну и захотелось добавить пару «моргулек-диодов», чтоб индицировать прием\передачу данных (как во многих к-лайн адаптерах ). ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада Калина седан K-Line ›  К-лайн адаптер (версия CAMOKAT-BETEPAHA)печатная плата к-лайн адаптера с изменениями. Между микросхемами втиснул пару индикаторов-моргулек Далее по накатанной дорожке ))) Метод ЛУТ ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада Калина седан K-Line ›  К-лайн адаптер (версия CAMOKAT-BETEPAHA)печатаем на глянцевой бумаге в зеркальной проекции печатную плату адаптера Переводим рисунок, травим, моем, сушим. ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада Калина седан K-Line ›  К-лайн адаптер (версия CAMOKAT-BETEPAHA)протравленная плата в хлорном железе Лудим дорожки. Флюс ЛТИ-120 и жало паяльника топориком. ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада Калина седан K-Line ›  К-лайн адаптер (версия CAMOKAT-BETEPAHA)Далее кропотливый процесс пайки. Мне понравилось ))) Всего три отверстия под разъем и парочку полуотверсий для разъема miniUSB (хотя в следующий раз можно и срезать пластмасски ) Паяльник с тонким жалом — хороший помощник! ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада Калина седан K-Line ›  К-лайн адаптер (версия CAMOKAT-BETEPAHA)Конденсаторы подобрал из имеющегося микро-запаса. Светодиоды: красный (самый мелкий) — на передачу TX, желтый — на прием RX Сравнил заводской к-лайн адаптер с изготовленным. Красота! Мне очень понравилось ) ВАЗ, ГАЗ, ЗАЗ Блог: Блог им. alexavias: Лада Калина седан K-Line ›  К-лайн адаптер (версия CAMOKAT-BETEPAHA)Два адаптера: нижний заводской, верхний — рукоделие. Драйвера на устройства одинаковые. Подключаем девайс к компьютеру, опозается новое устройство! Ставим драйвера и бежим проверять девайс на авто. Оба устройства работают исправно, светодиоды подмигивают ;-) Далее устройство будет затянуто в прозрачную термоусадку. Программа диагностики автомобиля OpenDiag. Обзор версий. Программа диагностики автомобиля OpenDiag. Обзор версий. Спросите: а зачем этот адаптер нужен? А вот зачем: 1) Для дигностики авто различными программами (на любой вкус) 2) Программирование ЭБУ Январь 7.2. Отключение иммобилайзера (ИММО). Активация ИММО. 3) Для прошивки «мозгов» (ЭБУ, контроллера, копьютера ) 4) Обновление прошивки БК Штат Х1-М Универсал 5) обновление прошивки навороченной приборной панели (приборки) 6) дополните сами… Для самостоятельной сборки Список нужных деталек: FT232RL (1шт) L9637D (1шт) резистор 27 Ом типоразмер 1206 (2шт) резистор 270 Ом типоразмер 1206 (2шт) резистор 510 Ом типоразмер 1206 керамический конденсатор 100нФ размер 1206 (3шт) танталовый конденсатор 4.7мкФ 16В танталовый конденсатор 10мкФ 16В разъем миниUSB, клеммник на 3-и контакта светодиоды СМД (2шт) диод 1N4148 Цена деталек: 300-350р в зависимости от магазина Опыт сборки: бесценен ) Печатная плата устройства
