Схема переделки ЭБУ Январь 5.1 в инженерный блок, тип инженерной платы — шлейф.

видео обзор https://www.youtube.com/watch?v=3nxpP6FjL2o

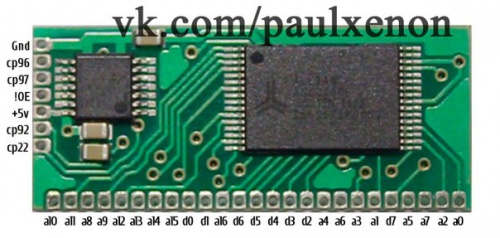

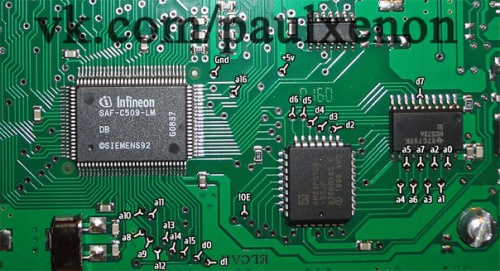

-напаиваем компьютерный шлейф на инженерную плату, контакты платы отмечены (фото 1
и фото 2).

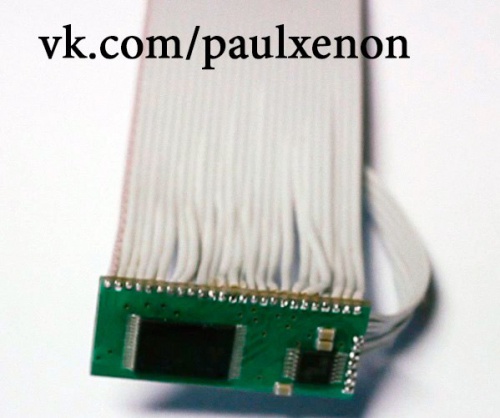

-подготавливаем блок для впайки инженерной платы, перерезаем дорожку межу контактами cp22 и !OE, контакты cp92 и GND не должны прозваниваться между собой. Если прозваниваются, значит вокруг контакта cp92 режем поверхность блока канцелярским ножом (фото 3).

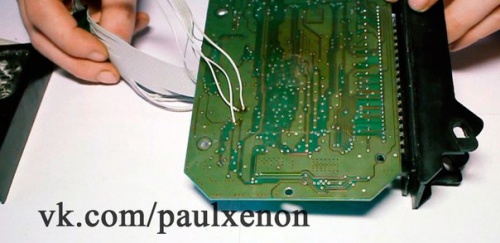

-напаиваем шлейф с инженерной платой к соответствующим контактам платы электронного блока, контакты платы блока отмечены (фото 3 и фото 4).

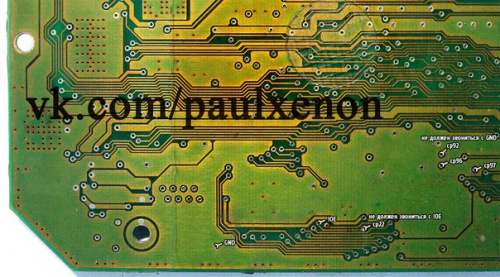

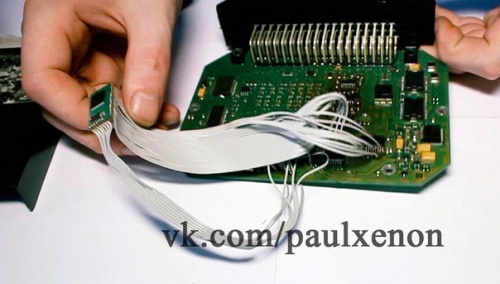

-готовый результат (фото 5 и фото 6).
-записать в блок инженерную прошивку программой combiloader, почистить eeprom, запустить программное обеспечение для онлайн калибровки прошивки для проверки блока на режим online.
-если при записи прошивки в блок возникают ошибки, значит ошибка при пайке соединений контактов инж. платы и платы блока, либо где-то не пропай, либо не предусмотренное замыкание контактов.














Спасибо за статью Павел Ксенон
