Схема переделки ЭБУ Январь 7.2 в инженерный блок



видео обзор https://www.youtube.com/watch?v=2A2lE8gdJYs

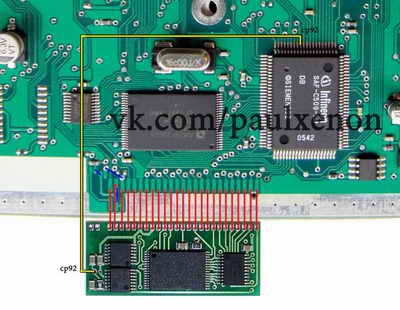

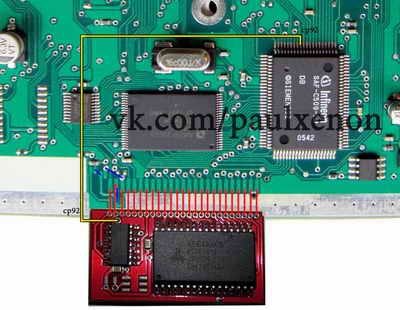

-общие схемы впайки инженерных плат, представлены 2 вида инж. плат (фото 1 и фото 2).
-перед впайкой инженерной платы записываем в блок инженерную прошивку программой combiloader, чистим eeprom.

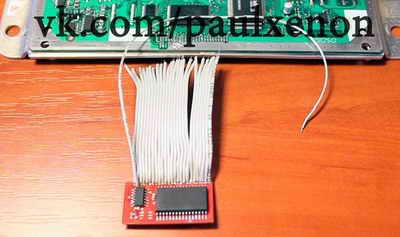

-напаиваем компьютерный шлейф к инженерной плате, а также контакт идущий на контакт cp92 процессора. (фото 3)

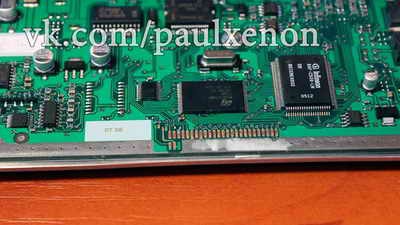

-счищаем лак с поверхности гнезда блока куда будем припаивать шлейф с инж.платой (фото 4).

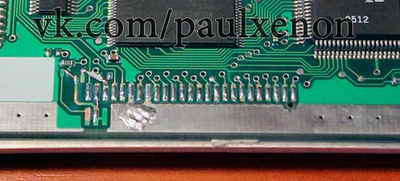

-устанавливаем 3 перемычки на плате блока, помечены «синим цветом» на общей схеме (фото 5).
-впаиваем шлейф с инженерной платой на плату блока и соединяем контакт cp92 на инженерной плате с контактом cp92 процессора. (фото 6).
-запустить программное обеспечение для онлайн калибровки прошивки для проверки блока на режим online.
-если программа онлайн калибровки прошивки не соединяется с блоком или не горит режим «online», значит неправильно установлены перемычки на плате блока, либо где-то не пропай, либо не предусмотренное замыкание контактов.










Спасибо за статью Павел Ксенон
