«J5 On-Line Tuner» - Побудова спеціальних таблиць

«J5 On-Line Tuner» — Побудова спеціальних таблиць
Побудова деяких калібрувальних таблиць можливо автоматично. У тому випадку, коли таке автопостроеніе можливо, в лівому верхньому кутку графіка з'являється кнопка «Побудувати таблицю», а в контекстному меню — пункт «Побудувати таблицю».
Таблиця «Квантування оборотів».
Ця таблиця визначає ряд чисел оборотів на осях X в таблицях УОЗ, складу суміші, БЦН і ін.

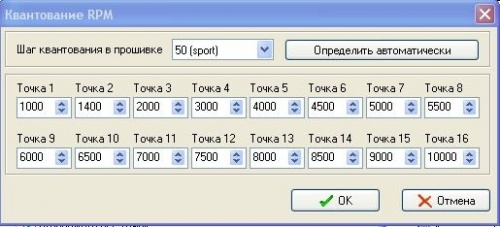

Для отримання потрібного вам ряду чисел оборотів скористайтеся функцією автопобудова
Чип тюнинг и доработки двигателя: «J5 On-Line Tuner» - Побудова спеціальних таблиць
Просто задайте необхідні обороти для кожної точки квантування і натисніть «Ok».
Таблиця визначати номери передачі ( «Номер передачі по швидкості-оборотам»).
Ця таблиця є в серійному ПО для ЕБУ Січень-7.2, а також в ПО серії SPT0005. Таблиця необхідна для того, щоб алгоритм визначати номери передачі міг правильно детектувати номер включеної передачі.

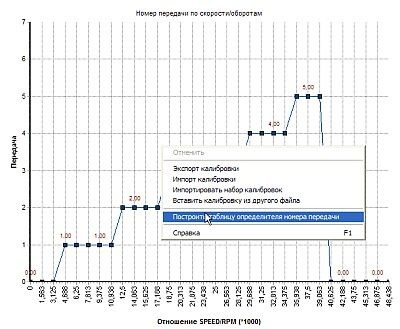

Для побудови таблиці необхідно вибрати в дереві калибровок таблицю «Номер передачі по швидкості-оборотам», потім натиснути правою кнопкою миші по графіку. У контекстному меню вибрати «Побудувати таблицю»:
Чип тюнинг и доработки двигателя: «J5 On-Line Tuner» - Побудова спеціальних таблиць
Після вибору цього пункту в контекстному меню необхідно буде задати діаметр колеса і передавальні числа ДП і ряду КПП.
Чип тюнинг и доработки двигателя: «J5 On-Line Tuner» - Побудова спеціальних таблиць
Задавши потрібні значення, натисніть «Застосувати», після чого таблиця буде побудована автоматично.
Таблиця «Коефіцієнт для обчислення температури заряду».
Ця таблиця є тільки в спортивному ПО версії SPT0005.7 або вище і служить для розрахунку коефіцієнта вибору температури заряду. Детальніше про алгоритм розрахунку температури заряду см. Довідку до ПО SPT0005.7.
Для побудови таблиці необхідно вибрати в дереві калибровок таблицю «Коефіцієнт для обчислення температури заряду», потім натиснути правою кнопкою миші по графіку. У контекстному меню вибрати «Побудувати таблицю». Після цього вам потрібно ввести два коефіцієнта, які визначають мінімальне та максимальне значення в цій таблиці.
Чип тюнинг и доработки двигателя: «J5 On-Line Tuner» - Побудова спеціальних таблиць
Детальніше про призначення цих коефіцієнтів см. Довідку до ПО SPT0005.7. Після введення коефіцієнтів таблиця буде побудована автоматично. Зверніть увагу, що для коректної побудови таблиці необхідно, щоб таблиця «Базове цикловое наповнення» відображала реальне наповнення двигуна хоча б приблизно.

Таблиця «Базове цикловое наповнення 32x16».
Ця таблиця є тільки в спортивному ПО версії SPT0005.7 або вище і служить для побудови таблиці БЦН розмірністю 32 на 16 точок. Побудова виконується на базі наявної стандартної таблиці БЦН 16x16.
