Прошивка ЭБУ Январь 7.2+. Как прошить блок управления Январь 7.2+ самому с помощью K line адаптера

Блок управления Январь 7.2+
Прошивка ЭБУ Январь 7.2+
Для прошивки ЭБУ Январь 7.2+ потребуется стандартный диагностический OBD адаптер K line и блок питания на 12V. Также необходимо разобрать контроллер январь 7.2+ и перепаять резистор (ввести контроллер в режим прошивки).

1. Разбираем «мозги» январь 7.2+ и находим нужный резистор.

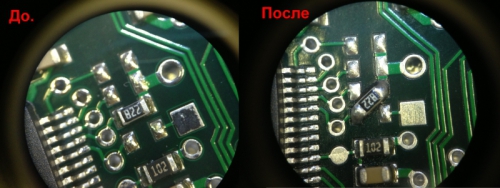

2. Перепаиваем резистор — один край смещаем на соседнюю дорожку.
Январь 7.2+

3. Соединяем ЭБУ Я7.2+ и ККЛ адаптер по следующей схеме.
Подключение Январь 7.2+

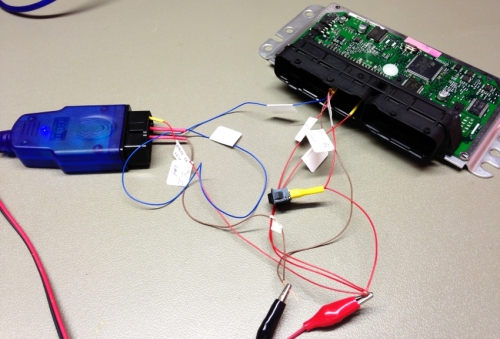

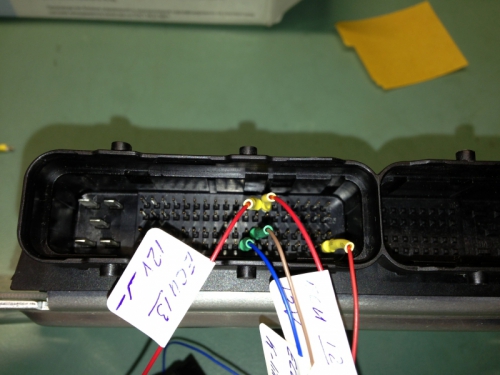

Фото соединения.







4. Подаем питание 12V. Запускаем прошивальщик ST10Flasher.

Скачать ST10Flasher можно здесь



5. Выбираем наш контроллер и Сom-порт. Подаем питание на 13 контакт ЭБУ. В нашей схеме вкл. переключатель. Нажимаем «Установить соединение». Если все соединено верно, то в программе появится надпись «связь установлена»

6. Нажимаем считать Flash. Пойдет процесс считывания прошивки.



7. Сохраняем прошивку.


8. Для перепрошивки ЭБУ нажимаем «Загрузить Flash». Выбираем файл прошивки.
Перед каждым новым процессом необходимо выкл-вкл ключ.

9. Внимание! Перед установкой ЭБУ на авто — не забываем припаивать резистор в исходное положение

Файлы прошивки считанные с ЭБУ 21114-1411020-31 A204DP57
Прошивка a204dp57 Скачать
Eeprom a204dp57 Скачать
