Дроссель под двигатели 4G18 (Mitsubishi Lancer IX 1.6, Carisma 1.6, Space Star 1.6 и так далее). Ставим точки над "i" часть1
Дроссель под двигатели 4G18 (Mitsubishi Lancer IX 1.6, Carisma 1.6, Space Star 1.6 и так далее).
Стандартный диаметр заслонки 50мм, возможна расточка до 53мм, что даёт несколько другие ощущения (более приятные) на педали акселератора, без увеличения расхода топлива.
Вес дроссельного узла в сборе без РХХ и ДПДЗ — около 900 грамм (это уточнение для тех, кто будет высылать/получать дроссельный узел почтой или службой курьерской доставки).
Стоимость ремонта составляет 100 у.е. плюс транспортные расходы.
Что и почему?
1. Предпосылки к смене дроссельной заслонки — увеличенные или уменьшенные обороты на ХХ, классический вариант — помыли дроссель (а мыть его иногда необходимо, ибо каналы забиваются, РХХ забивается, обороты начинают падать-плавать, в общем, любой владелец машины заметит нестандартное поведение двигателя в области оборотов на ХХ или в переходных режимах). Данной проблеме подвержены ВСЕ дроссельные заслонки на двигателях 4G18.
Назвать это заводским браком или заводской недоработкой — это уже вопрос на совести завода-изготовителя.
Факт, что машины с пробегом 60-70к (в среднем зависит от условий эксплуатации — количества пыли, качества топлива, качества воздушного фильтра двигателя, исправности системы вентиляции картерных газов и тп) часто начинают болеть такой проблемой. Критичный пробег до возникновения замены или ремонта дроссельной заслонки может быть и выше — но, он наступает рано или поздно у всех — почему — читаем ниже.
2. Причина возникновения проблемы и возможные методы ее устранения.
Дроссельный узел у мотора 4G18 не имеет какого-либо ограничителя осевого хода вала, на котором закреплена дроссельная заслонка.
Вы спросите, а почему другие машины не болеют таким? Факт, что у Lancer-2.0, Outlander-1 такая проблема (износ дроссельной заслонки) вообще не наблюдается, и, дроссельную заслонку можно мыть практически бесконечное количество раз (по крайней мере, у меня перед глазами есть Outlander, которым владеет Андрей Madavto, пробег которого превышает 100к, дроссель моется регулярно и на любом пробеге, и никаких печальных последствий это за собой не несет).
Разница вот в чем, показываю фотографиями.

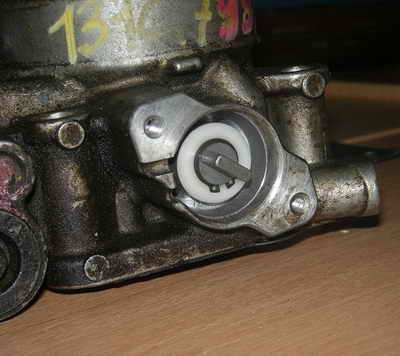

— Дроссельная заслонка, например, от двигателя 4G94, имеет на одном из концов вала стопорную шайбу — ограничитель, которая убирает осевой ход вала:

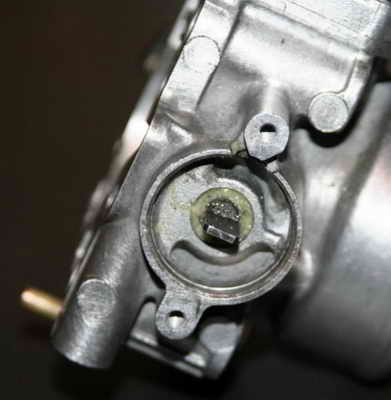

— Дроссельная заслонка от двигателя 4G18 не имеет какого-либо ограничителя в своей конструкции, так же не имеет никакой возможности установки стопорного колечка (попросту, его некуда поставить), это и верхнее фото — со стороны снятого ДПДЗ с заслонки (Датчик Положения Дроссельной Заслонки), задняя часть узла, по ходу движеия автомобиля.
К тому же, ха, на фото выше видно, что колечко упирается в шайбу из белого материала (судя по всему, фторопластовую), материал тоже подвержен износу, стопорная шайба в любом случае будет иметь минимальный люфт (просто по конструкции установки). Переплюнем завод нашей доработкой?
Кстати, на этом фото видно литиевую смазку втулки.
Что получается дальше. Если снять дроссель с 4G18, пальцами открыть дроссельную заслонку и взяв за торца вала пальцами пошатать его в осевом направлении — мы увидим люфт (на некоторых дроссельных заслонках, которые попадали мне в руки, вал «ходил» на 2-3 миллиметра вдоль своей оси). В закрытом положении дроссельная заслонка закрывает собой внутреннее окно корпуса дросселя и люфт исчезает — это вполне нормально.
Таким образом, имея «шатающийся» вал дроссельной заслонки мы имеем то, что дроссельная заслонка при нажатии и отпускании педали акселератора постоянно «гуляет» по своему месту, а будучи подтягиваемой пружиной со стороны установки привода тросика газа — поджимается к корпусу дроссельного узла именно в этом месте (вперед по ходу движения автомобиля), выедает ступеньку в корпусу, изнашивает сама себя.
Пока дроссельная заслонка закидана пылью в смеси с маслом — все хорошо.
Но, рано или поздно наступает момент, когда дроссельный узел просто необходимо помыть (засоряются каналы со временем и тп — это вполне естественный процесс, я уже писал выше — зависит от условий эксплуатации, качества и периодичности смены воздушного фильтра и тп) — мы его моем, сбиваем всю грязь с дроссельной заслонки и места примыкания ее к корпусу и наблюдаем то, что с противоположной стороны (назад по ходу движения автомобиля — с той стороны, где у нас установлен ДПДЗ) открывается эдакий «полумесяц» — следствие износа дроссельной заслонки и ее корпуса с противоположной стороны и воздействие пружины — то есть мы получаем вполне ощутимую щель, если вспомнить школьную геометрию и расчет площади кругового сектора — в частых случаях размер «вновь появившейся» щели часто даже превышает сечение байпасного канала регулятора ХХ — соответственно — мы имеем лишний подсос воздуха и постоянно повышенные холостые (1200-1500, иногда выше).
Молибденовая смазка, о которой было много разговоров. Она вообще не причем, она наносится с завода на втулочки, в которых ходит ось дроссельной заслонки, и она никак не служит «герметизатором» дроссельной заслонки к корпусу, как ошибочно думали многие. Более того, при осевом люфте вала порядка 1-2-3мм и (возможно) более — никакой герметизатор не поможет.
Нам всем известны методы «лечения» сей проблемы:
1. Покупка нового дроссельного узла (порядка $700 и выше, без датчиков) — радикальный, дорогой и тоже, недолговременный метод — ведь причина останется, и, рано или поздно, вылезет «на свободу».
2. Покупка дроссельного узла в сборе с разборки (порядка $100-150 и выше, без датчиков) — метод «рулетки», ибо дроссель уже с пробегом, ну и заводской «брак» все равно остается.
3. Расклепывание, облуживание торца самой заслонки, промазка герметиком или шпатлевкой, изготовление нового «пятачка» самой дроссельной заслонки (иногда с проточкой корпуса самого дроссельного узла) — восстанавливает работоспособность узла, но не убирает главную проблему — отсутствие стопора, осевой люфт и то, что это опять случится все по-новой, рано или поздно. Цена — от 0 и до бесконечности — зависит от рук и запросов мастера.
К тому же, нанесение олова, герметика или шпатлевки на торец дроссельной заслонки рано или поздно чревато тем, что все этом может улететь в камеры сгорания, и, хорошо, если ничего не повредит там не успев быстро сгореть (последствия могут быть разнообразные).
4. Изготовление новой заслонки, проточка корпуса дроссельной заслонки и установка тонких шайб между самой заслонкой и ее корпусом (на сколько я знаю, это метод МЕКа) — имеет право на жизнь и на временное решение проблемы, однако, шайбы между заслонкой и корпусом, сколь тонкими они бы не были — все равно не дают возможность ее плотному закрыванию и устраняют осевой люфт вала отчасти, это вполне очевидно.
5. Установка упорного винта — в совокупности с восстановлением или изготовлением нового «пятачка» дроссельной заслонки — великолепный вариант, но, предусматривает собой установку дополнительного винта, пластинки, точной регулировки всего этого (нельзя не дотянуть — будет люфт, нельзя перетянуть — будет износ в другую сторону или тугое открытие дроссельной заслонки), к тому же, сам упорный винт, который упирается в торец вала дроссельной заслонки — тоже имеет износ, и, рано или поздно, мы получаем «результат на руки».
Посему, можно смело сказать — что многие методы хороши, но ни один из них не решает проблему «глобально и надолго» или «красиво» — добиваясь ресурсы, хотя бы, как у других машин, где вал подвеса дроссельной заслонки имеет стопор-ограничитель осевого люфта.
Да, есть еще одна теория (мне на практике не попадалась) — об износе втулок, в которых «подвешен» вал дроссельной заслонки — тогда, помимо осевого люфта вала мы получаем еще и радиальный люфт — вероятно, такие случаи тоже существуют, результат их, как я полагаю — будет весьма плачевен для пятачка дроссельной заслонки.
Продолжение статьи...
