Распиновка разъемов на Hyundai

Тип разъема №1 — 12-ти контактный прямоугольный разъем

Марки и года (ориентировочно): все модели 1990-1996 гг.; часть моделей после 1996 г.

Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:


Видео обзор разъемов диагностики OBDII



Назначение выводов диагностического разъема:

1 — K-линия диагностики cистемы управления двигателем. Также вывод для считывания медленных кодов
2 — K-линия диагностики подушек безопасности
4 — K-линия диагностики антиблокировочной cистемы
6 — K-линия диагностики коробки передач
10 — L-линия диагностики двигателя. Вывод для считывания медленных кодов
11 — Сигнал скорости
12 — Масса


Тип разъема №2 — 16-ти контактный разъем OBD-II-Hyundai в форме трапеции

Марки и года (ориентировочно):
все модели после 1996 г.

Типичное расположение: в салоне под торпедой со стороны водителя.

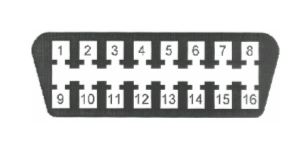

Внешний вид:

Назначение выводов диагностического разъема:

1 — K-линия диагностики коробки передач
2 — ? К-линия диагностики антиблокировочной системы(ABS); BUS+ Line
4 — Заземление кузова
5 — Сигнальное заземление
6 — ? Линия CAN-High, J-2284. К-линия диагностикиантиблокировочной системы (ABS/ASR)
7 — К-линия диагностики двигателя и коробки передач (ISO9141-2 и ISO/DIS 14230-4)
8 — К-линия диагностики антиблокировочной системы (ABS)
9 — ? K-линия диагностики системы круиз-контроль
10 — ? BUS-Line
12 — K-линия диагностики подушек безопасности (AirBag)
14 — ? K-линия диагностики системы круиз-контроль
14 — ? Линия CAN-Low, J-2284; Сигнал VSS (скоростьавтомобиля)
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ
