Распиновка разъемов на Mazda

1) Тип разъема №1 — 6-ти контактный прямоугольный и одноконтактный разъемы (система Mazda MECS)

Марки и года (ориентировочно):
часть моделей 1988-1995 г.

Типичное расположение: под капотом.

Внешний вид:


Видео обзор разъемов диагностики OBDII




Назначение выводов диагностического разъема:

FEN — Используется для считывания кодов самодиагностики двигателя
MEN — Используется для считывания кодов самодиагностики двигателя
TEN — Используется для считывания кодов самодиагностики двигателя
+B — Питание +12В  Примеры расположения разъема на отдельных моделях автомобилей Mazda

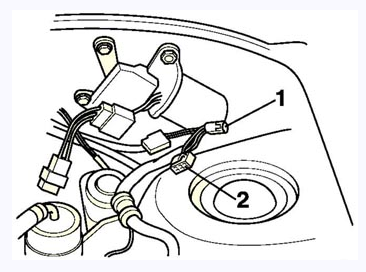

  • Mazda 626 (1987-1993 гг.) Расположение: под капотом


2) Тип разъема №2 — 17-ти контактный разъем

Марки и года (ориентировочно):
часть моделей после 1996 г.

Типичное расположение: под капотом.

Внешний вид:



Назначение выводов диагностического разъема:

FEN — Используется для считывания кодов самодиагностикидвигателя
MEN — Используется для считывания кодов самодиагностикидвигателя
TEN — Используется для считывания кодов самодиагностикидвигателя
+B — Питание +12В
GND — Масса
FAT — Используется для считывания кодов самодиагностикиАКПП
FBS — Используется для считывания кодов самодиагностикиABS
FAC — Используется для считывания кодов самодиагностики
FWS — Используется для считывания кодов самодиагностики
FSC — Используется для считывания кодов самодиагностикисистемы круиз-контроль
TAT — Используется для считывания кодов самодиагностикиАКПП
TBS — Используется для считывания кодов самодиагностикиABS
TAC — Используется для считывания кодов самодиагностикикондиционера
TWS — Используется для считывания кодов самодиагностики
TSC — Используется для считывания кодов самодиагностикисистемы круиз-контроль
FAB — Используется для считывания кодов самодиагностикиподушек безопасности
IG- — Выход с катушки зажигания — сигнал оборотов дляподключения внешнего тахометра
GND — Масса
TFA — Используется для считывания кодов самодиагностики
F/P — Вывод реле бензонасоса (замыкание на массу включаетбензонасос)
TAB — Используется для считывания кодов самодиагностикиподушек безопасности

Примеры расположения разъема на отдельных моделях автомобилей Mazda

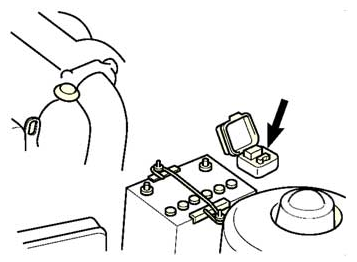

  •  Mazda626 (1997-2002 гг.) Расположение: под капотом, рядом саккумулятором


Для диагностики автомобилей Mazda с подобным разъемом необходими использовать переходник OBD2 – Mazda 17 PIN

3) Тип разъема №3 — 16-ти контактный разъем OBD-II в форме трапеции

Марки и года (ориентировочно):
часть моделей после 1996 г.

Типичное расположение: в салоне под торпедой со стороны водителя.

Внешний вид:



Назначение выводов диагностического разъема:

2 — J1850 Шина+
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 — J1850 Шина-
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ

За статью спасибо http://motorstate.com.ua
