Распиновка разъемов на Mitsubishi
1) Тип разъема №1 — 12-ти контактный прямоугольный разъем
Марки и года (ориентировочно): все модели 1989-1998 гг.
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Видео обзор разъемов диагностики OBDII
Назначение выводов диагностического разъема:
1 — Engine – MPI — Система управления двигателем (для основного диагностического разъема белого цвета). Система управления ABS/ASR
(для дополнительного диагностического разъема черного цвета)
2 — Steering — 4WS — Система рулевого управления
3 — Suspension — Active ECS — Система управления подвеской
4 — Brake – ABS — Антиблокировочная система
5 — Cruise Control – ASC — Система круиз-контроля
6 — Transmission — ELC-4/5AT — Система управления АКПП
7 — Air Conditioner — Full Auto AC — Система управления кондиционированием
8 — Air Bag – SRS — Система пассивной безопасности (подушки безопасности, преднатяжители ремней)
9 — ETACS: Pulse signal only — Система управления электрикой
10 — Diagnosis Control (In 6G72 MPI SOHC, Mirage 1.5L,1.8L short to GND if check and adjust idle or connect the voltmeter positive probe for read DTC ECS)
11 — Вывод для имитации сигнала датчика скорости
12 — Масса
Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi

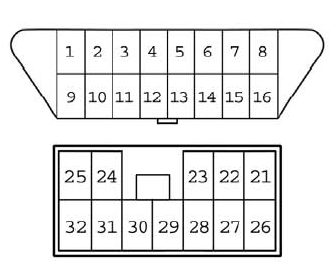

2) Тип разъема №2 — 12-ти контактный прямоугольный и 16-ти контактный трапециевидный разъемы
Марки и года (ориентировочно): часть моделей 1994-2002 гг.
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
1 — Diagnosis control line — Линия управлениядиагностикой — Вся последовательная передача данных отэлектронных блоков управления
2 — J1850 (+) line
3 — Suspension — ECS — Система управления подвеской
4- Масса (АКБ)
5- Масса (сигнальная)
6- Transmission — ELC-4/5AT — Система управления АКПП
7 — К-линия диагностики (ISO 9141) — Система управлениядвигателем
8- Brake – ABS — Антиблокировочная система
9- ETACS: Pulse signal only — Система управленияэлектрикой
10- J1850 (-) line
11- Air Conditioner — Full Auto AC — Система управлениякондиционированием
12- Air Bag – SRS — Система пассивной безопасности(подушки безопасности, преднатяжители ремней)
13- Cruise Control – ASC — Система круиз-контроля
14- Vehicle speed signal — Вывод для имитации сигналадатчика скорости автомобиля
15 — L-линия диагностики (ISO 9141)
16- Питание +12В от АКБ
21- Traction – TCL/4WD — Система трэкшн-контроля ипротивопробуксовочная система (управление крутящим моментом)
22- Steering — 4WS/ECPS — Система рулевого управления
25- Система управления двигателем
26- Вывод для перепрограммирования ЭБУ двигателя
27- Вывод для перепрограммирования ЭБУ АКПП
32- Adapter identification — Контакт идентификациикабеля
Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi
Для диагностики автомобилей Mitsubishi с подобнім разїемом необходимо использовать переходник OBD II 16-pin Mitsubishi 12 Pin
3) Тип разъема №3 — 16-ти контактный разъем OBD-II в форме трапеции
Марки и года (ориентировочно): часть моделей после 1996 г.
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
2 — J1850 Шина+
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 — J1850 Шина-
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi
За статью спасибо http://motorstate.com.ua
Марки и года (ориентировочно): все модели 1989-1998 гг.
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Видео обзор разъемов диагностики OBDII
Назначение выводов диагностического разъема:
1 — Engine – MPI — Система управления двигателем (для основного диагностического разъема белого цвета). Система управления ABS/ASR
(для дополнительного диагностического разъема черного цвета)
2 — Steering — 4WS — Система рулевого управления
3 — Suspension — Active ECS — Система управления подвеской
4 — Brake – ABS — Антиблокировочная система
5 — Cruise Control – ASC — Система круиз-контроля
6 — Transmission — ELC-4/5AT — Система управления АКПП
7 — Air Conditioner — Full Auto AC — Система управления кондиционированием
8 — Air Bag – SRS — Система пассивной безопасности (подушки безопасности, преднатяжители ремней)
9 — ETACS: Pulse signal only — Система управления электрикой
10 — Diagnosis Control (In 6G72 MPI SOHC, Mirage 1.5L,1.8L short to GND if check and adjust idle or connect the voltmeter positive probe for read DTC ECS)
11 — Вывод для имитации сигнала датчика скорости
12 — Масса
Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi
- Mitsubishi Eclipse (1991-1995 гг.) Расположение: под торпедой, в районе правой ноги водителя
2) Тип разъема №2 — 12-ти контактный прямоугольный и 16-ти контактный трапециевидный разъемы
Марки и года (ориентировочно): часть моделей 1994-2002 гг.
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
1 — Diagnosis control line — Линия управлениядиагностикой — Вся последовательная передача данных отэлектронных блоков управления
2 — J1850 (+) line
3 — Suspension — ECS — Система управления подвеской
4- Масса (АКБ)
5- Масса (сигнальная)
6- Transmission — ELC-4/5AT — Система управления АКПП
7 — К-линия диагностики (ISO 9141) — Система управлениядвигателем
8- Brake – ABS — Антиблокировочная система
9- ETACS: Pulse signal only — Система управленияэлектрикой
10- J1850 (-) line
11- Air Conditioner — Full Auto AC — Система управлениякондиционированием
12- Air Bag – SRS — Система пассивной безопасности(подушки безопасности, преднатяжители ремней)
13- Cruise Control – ASC — Система круиз-контроля
14- Vehicle speed signal — Вывод для имитации сигналадатчика скорости автомобиля
15 — L-линия диагностики (ISO 9141)
16- Питание +12В от АКБ
21- Traction – TCL/4WD — Система трэкшн-контроля ипротивопробуксовочная система (управление крутящим моментом)
22- Steering — 4WS/ECPS — Система рулевого управления
25- Система управления двигателем
26- Вывод для перепрограммирования ЭБУ двигателя
27- Вывод для перепрограммирования ЭБУ АКПП
32- Adapter identification — Контакт идентификациикабеля
Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi

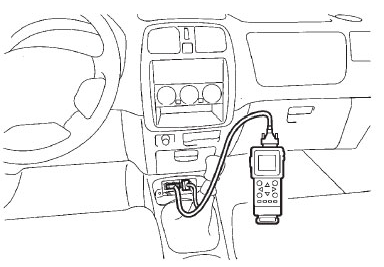

- MitsubishiSpace Star (1999-2003 гг.) Расположение: перед ручкой КПП под пластмассовой заглушкой с выемками подстаканы
- MitsubishiPajero (после 2004 г. включительно) Расположение: под торпедой, в районе правой ногиводителя
Для диагностики автомобилей Mitsubishi с подобнім разїемом необходимо использовать переходник OBD II 16-pin Mitsubishi 12 Pin
3) Тип разъема №3 — 16-ти контактный разъем OBD-II в форме трапеции
Марки и года (ориентировочно): часть моделей после 1996 г.
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
2 — J1850 Шина+
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 — J1850 Шина-
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ Примеры расположения разъема на отдельных моделях автомобилей Mitsubishi
- MitsubishiGalant (1997-2003 гг.) Расположение: под торпедой, в районе правой ноги водителя
- MitsubishiPajero (1995-1998 гг.) Расположение: на стенке между салоном и моторным отсеком со стороны салона (под торпедой, слева от педального узла)
За статью спасибо http://motorstate.com.ua
