1) Тип разъема №1 — несколько двухконтактных разъемов разных цветов

Марки и года (ориентировочно): модели 106 (07.92-04.96), 205, 304, 306 (01.93-04.97), 309, 405

Типичное расположение: под капотом

Внешний вид:



Видео обзор разъемов диагностики OBDII



Назначение выводов диагностического разъема:

1 — L-линия диагностики системы управления двигателем (на зеленом разъеме), антиблокировочной системы ABS/ASR/ABD (на сером разъеме), подушки безопасности (на белом разъеме), системы обогрева и кондиционирования (на коричневом разъеме), центрального замка (на черном разъеме)
2 — K-линия диагностики системы управления двигателем (на зеленом разъеме), антиблокировочной системы ABS/ASR/ABD (на сером разъеме), подушки
безопасности (на белом разъеме), системы обогрева и кондиционирования (на коричневом разъеме), центрального замка (на черном разъеме)

2) Тип разъема №2 — 30-ти контактный разъем концерна PSA(Peugeot-Citroen)

Марки и года (ориентировочно): модели 106 (05.96-04.98), 406 (до 1998г.), 605, 806 (до 1997), Expert

Типичное расположение: в торпеде в салонном блоке предохранетелей.

Внешний вид:



Назначение выводов диагностического разъема:

A1 — Питание +12В
A2 — Питание +12В
A3 — Масса
B1 — Масса датчика в.м.т. (дизельный двигатель)
B2 — Экран датчика в.м.т.
B3 — Питание датчика в.м.т. или сигнал частоты вращения
C1 — K-линия диагностики системы управления двигателем
C2 — L-линия диагностики системы управления двигателем
C3 — Вывод для считывания медленных кодов самодиагностики
D1 — Тестирование GMV 1
D2 — Тестирование GMV 2
D3 — Реле контроля частоты вращения
E1 — K-линия диагностики антиблокировочной иантипробуксовочной систем (ABS/ASR)
E2 — K-линия диагностики системы регулировки дорожногопросвета
E3 — K-линия диагностики усилителя рулевого управления
F1 — K-линия диагностики системы отопления икондиционирования
F2 — K-линия диагностики системы регулировки сидений
F3 — K-линия диагностики подушек безопасности
G1 — K-линия диагностики системы управления коробкойпередач
G2 — K-линия диагностики системы управления задним мостом
G3 — K-линия диагностики системы управления блокировкойдифференциала
H1 — K-линия диагностики системы регулировки скоростидвижения (круиз-контроля)
H2 — K-линия диагностики бортового компьютера
H3 — K-линия диагностики центрального замка
I1 — K-линия диагностики системы управления зеркаломзаднего вида
I2 — K-линия диагностики системы противоугоннойсигнализации
I3 — K-линия диагностики иммобилайзера


3) Тип разъема №3 — 16-ти контактный разъем OBD-II-Peugeot в форме трапеции

Марки и года (ориентировочно): все модели c 1997 г.

Типичное расположение: под торпедой или в торпеде (в салонном блоке предохранителей)

Внешний вид:



Назначение выводов диагностического разъема:

2 — К-линия диагностики системы отопления икондиционирования
3 — Сигнал оборотов двигателя
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики двигателя и коробки передач
10 — К-линия диагностики усилителя рулевого управления
11 — К-линия диагностики противоугонной системы; системыконтроля давления в шинах (на мод. 307, 607, 807 — еще рядсистем)
12 — К-линия диагностики антиблокировочной системы (ABS)
13 — К-линия диагностики подушек безопасности
14 — К-линия диагностики центрального замка
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики двигателя и коробки передач
16 — Питание +12В от АКБ

Примеры расположения разъема на отдельных моделях автомобилей Peugeot

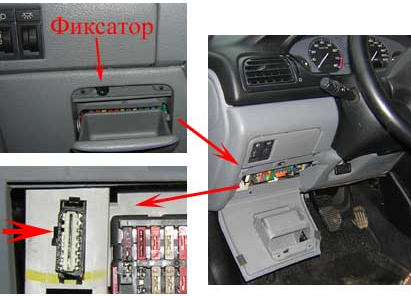

• Peugeot406 (1997 г.) Расположение: рядом с блоком предохранителей в торпеде (за маленьким отсеком для мелочей). Для доступа к разъему: открыть отсек для мелочей (в районелевого колена водителя), повернуть круглый пластмассовый фиксатор(лучше отверткой или большой монетой), открыть часть обшивки торпеды(крышку блока предохранителей, вместе с отсеком для мелочей). Разъем находится слева от предохранителей

За статью спасибо http://motorstate.com.ua
