Описание прибора Launch Creader VI

1) Внешний вид CreaderVI



1. Кабель с OBDII разъемом – соединяет CreaderVI диагностическим разъемом (DLC)
автомобиля.
2. LCD дисплей – показывает результаты тестов.
3. Кнопка «Enter» – подтверждение выбора (или действия) в меню.
5/7. Кнопки ВЛЕВО/ВПРАВО
6/4. Кнопки ВВЕРХ/ВНИЗ – двигают курсор вверх или вниз при выборе.
8. USB- порт – соединение с компьютером для обновления.
9. Кнопка ВЫХОД – возвращает в предыдущее меню. A ИНДИКАТОР КРАСНОЙ ЛАМПЫ – подтверждает наличие DTC; когда на дисплее появляется
«Confirmed DTC», индикатор красной лампы загорается.
B ИНДИКАТОР ЖЕЛТОЙ ЛАМПЫ – ожидаемый DTC; когда нет уверенности или неизвестно о
наличии DTC, индикатор желтой лампы загорается.
C ИНДИКАТОР ЗЕЛЕНОЙ ЛАМПЫ – DTC нет; когда нет DTC загорается индикатор зеленой лампы.

2) Технические характеристики

• Дисплей: 2.8 TFT 262K, 320*240 QVGA LCD-дисплей
• Напряжение: 8-32 V
• Рабочий ток: <100 мА@12V (типичный)
• Потребляемая мощность: <1.2W (типичная)
• Рабочая температура: 32град.F – 122град.F / 0град.C– 50град.C
• Температура хранения: -4град.F – 158град.F / -20град.C – 70град.C @RH60%
• Размеры: 4.7*3.2*1.0/121*82*26 мм Д*Ш*В
• Вес: <17.6 унц (500гр)

3) Комплект поставки

• CreaderVI
• Руководство пользователя
• USB-кабель для соединения с компьютером

4) Питание
Питание CreaderVI обеспечивается через диагностический разъем (DLC).
Для подключения:

• Найдите DLC своего автомобиля. На DLC некоторых автомобилей может быть пластиковая крышка, ее необходимо снять, прежде чем вставлять OBDII кабель.
• Вставьте штекер OBDII кабеля в разъем DLC.

5) Установка и тестирование прибора

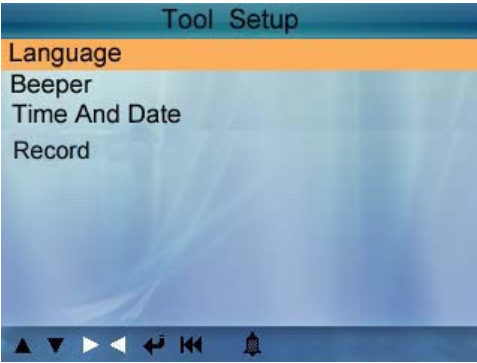

Выберите пункт (Tool Setup) главного меню и нажмите (ENTER), экран примет следующий вид:

CreaderVI позволяет сделать следующие настройки и самотестирования:

• Выбор языка.

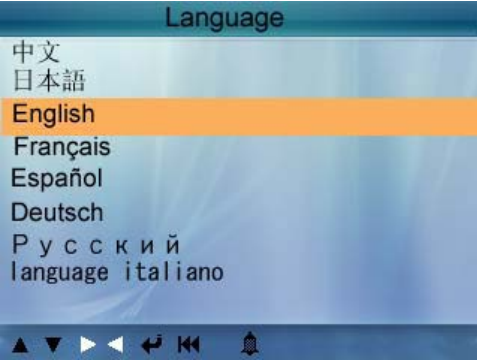

Выберите пункт (Language) и нажмите (ENTER), экран примет следующий вид:

Клавишами (ВВЕРХ/ВНИЗ) вы можете выбрать любой язык. Затем нажмите (ENTER)  для <br />подтверждения. Система поменяет язык на выбранный.

• Beeper (сигнальное устройство): включение/выключение бипера.

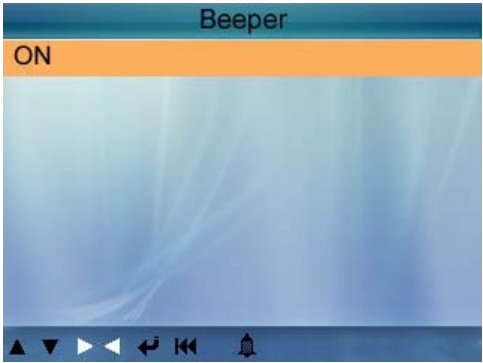

Выберите (BEEPER) и нажмите (ENTER) для подтверждения. Экран примет следующий вид:

Нажмите (ВВЕРХ/ВНИЗ) для выбора ON/OFFи нажмите (ENTER) для подтверждения.

• Время и Дата: Установка времени и даты.

Выберите (Time and Date) инажмите (ENTER), экран покажет интерфейс, как указано ниже:

Нажмите (ВВЕРХ/ВНИЗ), чтобы изменить ввод, нажмите (ВЛЕВО/ВПРАВО) для выбора позиции,
затем нажмите (ENTER) для подтверждения.

• Запись: включение/выключение записи.

Выберите (RECORD) и нажмите (ENTER), экран примет следующий вид:
Нажмите (ВВЕРХ/ВНИЗ) для выбора ON/OFF и нажмите (ENTER) для подтверждения. Когда эта
функция включена, появится определенный символ, тогда CreaderVI может записать DTC,
Datastream и Freeze Frames.

6) Совместимость с автомобилями
CreaderVI разработан специально для OBDII совместимых автомобилей. С 1996 года все
автомобили, продаваемые в США, должны быть совместимы с OBDII.
Небольшое количество бензиновых автомобилей, выпущенных в 1994, и 1995 совместимы с OBDII.
Чтобы узнать, совместим ли автомобиль 1994-го или 1995-го года выпуска с OBDII, проверьте
ярлык на системе управления вредными выбросами (VECI), которая обычно расположена в
районе радиатора. Если автомобиль OBDII-совместим, на ярлыке будет надпись «OBDII Certified».
Каждый OBDII-совместимый автомобиль должен иметь 16-и контактный диагностический разъем
(DLC).
То есть, для того чтобы узнать совместим ли ваш автомобиль с OBDII, надо проверить наличие 16-и контактного DLC под приборной доской и наличие надписи на ярлыке VECI.
