Адаптация реле поворотов под светодиоды

На рисунке показано трехконтактное реле поворотов

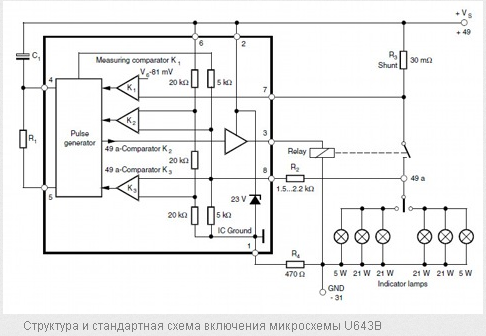

Разобрали релюху. Там схема, которая переключает реле. В ее основе специализированный контроллер U643B, фирмы Atmel. Как оказалось, очень многие реле выпускаются именно на основе этой микросхемы или ее аналогах.


Контроллер имеет функцию сигнализации неисправности ламп указателей поворота. Фиксирует он неисправность очень просто — по току в цепи. Если лампа перегорает, то ток уменьшается, и частота переключения указателей поворотов увеличивается.
Значение тока, протекающего по цепи указателей поворотов фиксируется 7 выводом микросхемы, который называется Lamp failure detection (Обнаружения неисправности лампы).
Как известно, КПД светодиодов значительно выше, чем у ламп накаливания. Соответственно и ток они потребляют меньше. По-этому установка светодиодных лампочек в повороты воспринимается как неисправность в цепи, и реле указателя поворотов увеличивает частоту переключений.
Неисправность фиксируется по величине падения напряжения на резисторе R3. Если на нем выделится недостаточная мощность, то контроллер перейдет в аварийный режим) Следовательно, для нормальной работы светодиодных ламп в поворотах нужно увеличить сопротивление этого резистора, чтобы на нем выделялось такое же напряжение, как и для обычных ламп накаливания.
Есть два пути решения этой проблемы: обрезать цепь измерения тока (вывод 7) или подобрать сопротивление резистора R3 и заменить его. Первый вариант доступнее) хотя второй правильнее. Пока пойдем по пути «наименьшего сопротивления», вооружимся скальпелем и перережем проводник на плате реле!

Резать надо вот здесь! Место разреза желательно заизолировать, например лаком для ногтей.

Результат не совсем нас удовлетворил. Серега считает, что поворотники работают слишком быстро. Замедлить процесс можно изменив номиналы элементов опорного контура импульсного генератор R1 C1.
С шунтом R3 решили не заморачиваться. Там сопротивление очень маленькое, без точных приборов один фиг не подобрать. Так что будем с R1 химичить. С резисторами ведь по проще будет, чем с кондерами.
Штатно в релюхе установлен резистор на 91КОм. Мы приобрели многооборотный резистор номиналом 100К и впаяли его в замен родному. Потом подключили реле к блоку питания, приложили к контактам лампочку и вращали резистор до тех пор, пока частота переключения не стала удовлетворительной!
Подстроечный многооборотный резистор имеет три гибких вывода. Крайние — это само сопротивление (резистор), а средний вывод — это ползунок. Один из крайних выводов можно обрезать. В плату на место штатного резистора впаиваем средний и один из крайних выводов нового подстроечного резистора.
На фото резистор в верхнем правом углу — синего цвета.





Статья взята с сайта http://www.drive2.ru
