Инструкция по настройке диагностического адаптера ELM 327

Инструкция по настройке диагностического адаптера ELM 327 USB скачать
Инструкция по настройке диагностического адаптера ELM 327 Wi-Fi с программой DashCommand скачать
Если Вы приобрели диагностический адаптер на базе чипа ELM 327 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327 различных модификаций (USBBluetooth, Wi-Fi)
 Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо:
 1.   Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.
2.   Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).
 Блог им. Girman: Инструкция по настройке диагностического адаптера ELM 327

3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789).
 Блог им. Girman: Инструкция по настройке диагностического адаптера ELM 327
4.  После этого откройте программу Torque.

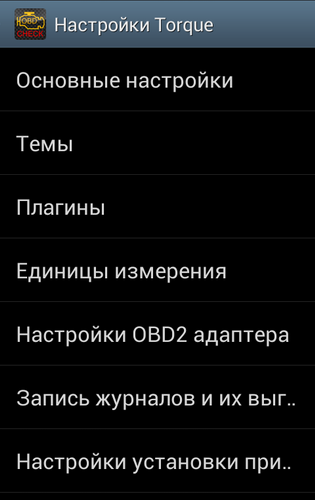

5.  Перейдите в меню программы пункт «настройки».
 Блог им. Girman: Инструкция по настройке диагностического адаптера ELM 327
6.  Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.
 Блог им. Girman: Инструкция по настройке диагностического адаптера ELM 327
7.  После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).
8.   Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).
9.    После этого Вы можете начинать диагностировать Ваш автомобиль!

Статья взята с сайта елм327рф
