Subaru Impreza WRX › Изготовление перемычки ECU FLASH BLOCK CONNECTOR

Стоимость перемычки приблизительно составляет 400р.
Сделаем сами — не за чем так долго ждать и много платить :)
Нам потребуется наборчик проводков-коннекторов (в магазине электрики за 30р все куплено)
и знать какой тип коннектора в нашей субарке. по внешнему виду определить :)
Subaru: чип-тюнинг, ремонт, обслуживание: Блог им. info: Subaru Impreza WRX Десептикон › Изготовление перемычки ECU FLASH BLOCK CONNECTOR
2000-2003 вырики (16 бит)

Subaru: чип-тюнинг, ремонт, обслуживание: Блог им. info: Subaru Impreza WRX Десептикон › Изготовление перемычки ECU FLASH BLOCK CONNECTOR

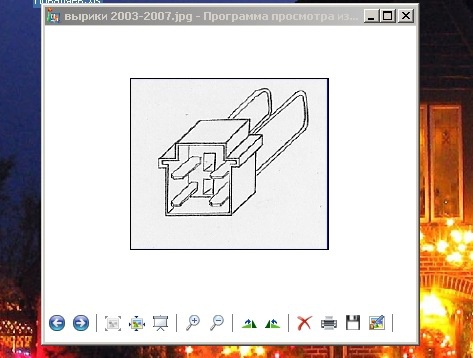

2003-2007 вырики (32бит)
думаю как изготовить пины и проводками сцепить описывать не буду — вечером постараюсь сделать фото готовой перемычки.
ВАЖНО! Не используйте скрепки/проводки! Конструкция должна прочно держаться в фишке, если во время прошивки у вас вылетит скрепка — покупать новый мозг и вам и машине придется.

UPD 18.01.2013

Вот я и смастерил окончательно перемычку. Она даже вставляется как надо т.к. пины которые я купил точь-в-точь как в субаровском блоке. ниче не выпадает, ниче не глючит.
зачищаем проводок с двух сторон
потом надеваем пины на оба конца
<img src=«openecu.net/uploads/images/00/00/09/2014/12/02/9140ec575b.jpg» altну и пихаем в нашу белую фишку вот так:="" alt=«Subaru: чип-тюнинг, ремонт, обслуживание: Блог им. info: Subaru Impreza WRX Десептикон › Изготовление перемычки ECU FLASH BLOCK CONNECTOR» />
Subaru: чип-тюнинг, ремонт, обслуживание: Блог им. info: Subaru Impreza WRX Десептикон › Изготовление перемычки ECU FLASH BLOCK CONNECTOR
замкнув эти перемычки и соединив зеленые коннекторы мы сможем слить прошивку с мозга кабелем тактрикс (или чем-то другим, если возможно)
