Распиновка разъемов на Toyota
1) Тип разъема №1 — 17-ти контактный прямоугольный разъем
Марки и года (ориентировочно): часть моделей до 1990 г.
Типичное расположение: под капотом. Как правило, закрыт крышкой.
Внешний вид:
Для диагностики автомобилей Toyota с подобным разъемом используется переходник OBD2 – TOYOTA 17 PIN

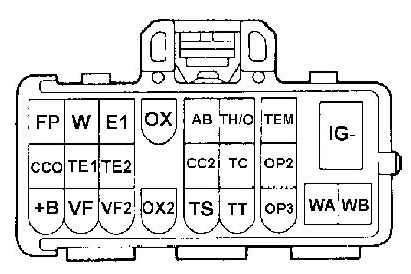

2) Тип разъема №2 — 20-ти контактный прямоугольный разъем
Марки и года (ориентировочно): часть моделей после 1990 г.
Типичное расположение: под капотом. Как правило, закрыт крышкой.
Внешний вид:
Назначение выводов диагностического разъема:
FP — Контроль напряжения на топливном насосе или выводдля подачи напряжения на топливный насос при проверке давленияв топливной системе
W — Используется для считывания кодов самодиагностики двигателя (цепь лампы Check Engine)
E1 — Используется для считывания кодов самодиагностики двигателя
Ox — Контроль выходного напряжения лямбда-зонда
TE — Используется для считывания кодов самодиагностики двигателя
Te1 — Используется для считывания кодов самодиагностики двигателя
Te2 — Используется для считывания кодов самодиагностики двигателя
CC2 — Используется для диагностики второго лямбда-зонда
Tс — Используется для считывания кодов самодиагностики дополнительных систем — ABS, Трэкшн-контроль, Система управления уровнем Hight Control и пр.
OP2 — K-линия диагностики
+B — Питание +12В
Vf1 — Vf-feedback voltage — контакт, напряжение на которомявляется результатом анализа компьютером состояния и
быстродействия лямбда-зонда, а также для индикации режима, в котором находится инжекторная система.
Иногда выходное напряжение выведено на CCO
Vf2 — Аналогично Vf1, но для второго лямбда-зонда
Ox2 — Аналогично Ox1, но для второго лямбда-зонда
Ts — Используется для считывания кодов самодиагностикидатчиков скорости ABS и Трэкшн-контроль
Tt — Используется для диагностики АКПП
OP3 — L-линия диагностики
TD — Используется для отключения пневмоподвески (LS400)
T — Используется для считывания кодов самодиагностики двигателя
OP1 — Используется для считывания кодов самодиагностики иммобилайзера
IG — Масса
Видео обзор разъемов авто
Примеры расположения разъема на отдельных моделях автомобилей Toyota
3) Тип разъема №3 — 17-ти контактный полукруглый разъем
Марки и года (ориентировочно): часть моделей после 1990 г.
Типичное расположение: под капотом. Как правило, закрыт крышкой.
Внешний вид:
Назначение выводов диагностического разъема:
TE1 — Используется для считывания кодов самодиагностикидвигателя
E1 — Используется для считывания кодов самодиагностикидвигателя
W — Используется для считывания кодов самодиагностикидвигателя
4) Тип разъема №4 — 16-ти контактный разъем OBD-II в форме трапеции в салоне
Марки и года (ориентировочно): часть моделей после 1998 г.
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
2 — J1850 Шина+
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 — J1850 Шина-
13 — TC — Timing Check — Вывод для отключениякорректировки УОЗ для проверки базового угла (?) или вывод длясчитывания медленных кодов самодиагностики ABS
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ
Марки и года (ориентировочно): часть моделей до 1990 г.
Типичное расположение: под капотом. Как правило, закрыт крышкой.
Внешний вид:
Для диагностики автомобилей Toyota с подобным разъемом используется переходник OBD2 – TOYOTA 17 PIN
2) Тип разъема №2 — 20-ти контактный прямоугольный разъем
Марки и года (ориентировочно): часть моделей после 1990 г.
Типичное расположение: под капотом. Как правило, закрыт крышкой.
Внешний вид:
Назначение выводов диагностического разъема:
FP — Контроль напряжения на топливном насосе или выводдля подачи напряжения на топливный насос при проверке давленияв топливной системе
W — Используется для считывания кодов самодиагностики двигателя (цепь лампы Check Engine)
E1 — Используется для считывания кодов самодиагностики двигателя
Ox — Контроль выходного напряжения лямбда-зонда
TE — Используется для считывания кодов самодиагностики двигателя
Te1 — Используется для считывания кодов самодиагностики двигателя
Te2 — Используется для считывания кодов самодиагностики двигателя
CC2 — Используется для диагностики второго лямбда-зонда
Tс — Используется для считывания кодов самодиагностики дополнительных систем — ABS, Трэкшн-контроль, Система управления уровнем Hight Control и пр.
OP2 — K-линия диагностики
+B — Питание +12В
Vf1 — Vf-feedback voltage — контакт, напряжение на которомявляется результатом анализа компьютером состояния и
быстродействия лямбда-зонда, а также для индикации режима, в котором находится инжекторная система.
Иногда выходное напряжение выведено на CCO
Vf2 — Аналогично Vf1, но для второго лямбда-зонда
Ox2 — Аналогично Ox1, но для второго лямбда-зонда
Ts — Используется для считывания кодов самодиагностикидатчиков скорости ABS и Трэкшн-контроль
Tt — Используется для диагностики АКПП
OP3 — L-линия диагностики
TD — Используется для отключения пневмоподвески (LS400)
T — Используется для считывания кодов самодиагностики двигателя
OP1 — Используется для считывания кодов самодиагностики иммобилайзера
IG — Масса
Видео обзор разъемов авто
Примеры расположения разъема на отдельных моделях автомобилей Toyota
- Toyota Land Cruiser (2000 г.) Расположение: под капотом. Разъем закрыт крышкой с надписью DIAGNOSE
- Toyota Carina (1996 г.) Расположение: под капотом. Закрыт пластмассовой крышкой
- Toyota Camry (1991-1996 гг.) Расположение: под капотом. Закрыт пластмассовой крышкой
3) Тип разъема №3 — 17-ти контактный полукруглый разъем
Марки и года (ориентировочно): часть моделей после 1990 г.
Типичное расположение: под капотом. Как правило, закрыт крышкой.
Внешний вид:
Назначение выводов диагностического разъема:
TE1 — Используется для считывания кодов самодиагностикидвигателя
E1 — Используется для считывания кодов самодиагностикидвигателя
W — Используется для считывания кодов самодиагностикидвигателя
4) Тип разъема №4 — 16-ти контактный разъем OBD-II в форме трапеции в салоне
Марки и года (ориентировочно): часть моделей после 1998 г.
Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:
Назначение выводов диагностического разъема:
2 — J1850 Шина+
4 — Заземление кузова
5 — Сигнальное заземление
6 — Линия CAN-High, J-2284
7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10 — J1850 Шина-
13 — TC — Timing Check — Вывод для отключениякорректировки УОЗ для проверки базового угла (?) или вывод длясчитывания медленных кодов самодиагностики ABS
14 — Линия CAN-Low, J-2284
15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16 — Питание +12В от АКБ
