• 1. Диагностика лампой

Замкнуть определенный пин на землю и смотреть моргание лампочки ошибки ЭБУ мотора. До 96 года пин ТЕ1, после 96 года пин ТС. Лампочка 1Вт между пином W и +12В. Выводы надо подключать прямо на мозге, т.к. при свапе мотора без салонной косы донора часть диаг.колодки оказывается неподключённой.

• 2. Диагностика сканером

*Все* тойоты после осени 98 года видно родным Toyota TechStream + китайская веревка MiniVCI. НО по факту нужно это безобразие только для машин с 2003 года с CAN шиной, а для 1998-2003 есть самодельный бесплатный софт вот здесь.

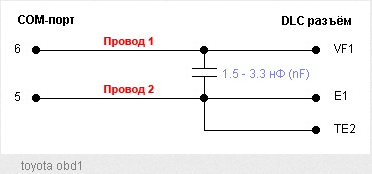

веревку к нему можно спаять на 2 транзисторах — фактически это любой рабочий k-line адаптер.


Собственно, k-line есть и после 2003 года, но там есть свои хитрости (ключевое слово gateway ecu).
До 96 года, многие диагностируются вот этим.



И софт к нему здесь http://primavistalab.com

«старым» сканером также читаются некоторые 2jz-ge, а также все 1jz-gte от JZX100.
1jz-ge vvti выпуска до 98 года (с мех.дросселем и тросовой коробкой) никаким сканером прочитать нельзя.

• 3. Популярные ошибки при свапе популярного мотора

Наиболее распространен при свапе почему-то 1jz-ge vvti до 98 года (хз почему). Для него (и некоторых других) характерны такие ошибки

• Не открывается заслонка ACIS при прогазовке в пол — не подключен клапан к мозгу или расколот вакуумный ресивер рядом со стартером, или перебиты вакуумные трубки.
• Загорается check engine при прогазовке при стоянке— не подключён пин HT мозга к лямбде, или не подключено питание лямбды, и/или неправильно подключены пины STA/NSW.
• Машина не реагирует на включение диапазонов 2,L-не подключены пины 2,L мозгов, также возможно STA, NSW
• Всевозможные глюки (посторонние шумы, самопроизвольная остановка, дергание) при движении задним ходом— не подключен пин R мозга
• При подключении пинов R,2,L важно не забыть проверить, что на концевик положения селектора (фишка рядом с рычажком селектора торчащим из коробки) приходит питание согласно схеме
• Для моторов с электронным дросселем

Немного лирики. На тойотах бывает ETCS и ETCS-i. Первый представляет собой дополнительную заслонку для трекшена. Ее можно смело выломать. Второй тип — полностью электронный дроссель, но в первых вариантах датчик педали стоит на корпусе заслонки, т.ч. по-прежнему обычный трос.
Разница только в лишних проводах. Чтобы эта штука зашевелилась, надо подать землю на пин EC и постоянный плюс на +BM. При этом если все остальное подключено правильно, при вкл. зажигания из заслонки послышится зуд и она будет реагировать ни шевеление датчиком педали.

• 7. Питание навесного

В моторной косе выведены и никуда не подключены — питание ДМРВ (если он есть), электровакуумных клапанов и лямбда-зондов, питание форсунок, катушек и коммутатора. ДМРВ, лямбды и клапана как правило объединены и звонятся на контакт +В диагностической колодки. Катушки, форсунки и коммутаторы могут быть объединены (в краунах и лексусах) или быть выведены каждый своим проводом в огромном пучке (некоторые маркообразные).

• 8. Питание ЭБУ

Чтобы мозги включились, достаточно проверить подведение земли ко всем контактам типа Е01, Е02, МЕ01 и т.п., а также питания BATT, +B, +B1, IGSW — число и наличие отличаются в зависимости от модели.
Надо обратить внимание что контакт Е2 — выход на датчики и на большинстве машин не должен звониться на массу. Все выводы массы моторной косы прикручены на впускной коллектор.
Форсунки и система зажигания всегда подключаются напрямую на замок зажигания, чтобы при глюке мозга и-или главного реле можно было выключить мотор. Навесное, объединенное с +В диаг.колодки, подключается на выход главного реле. Если на мозгах есть выход MREL — оно должно включаться именно оттуда, иначе при останове мотора РХХ не будет принимать положения, нужного для последующего пуска.
