K-line адаптер и с чем его едят…

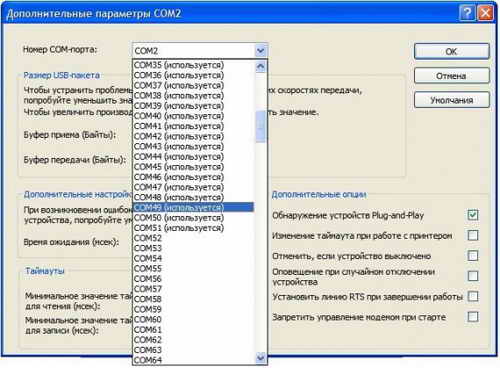

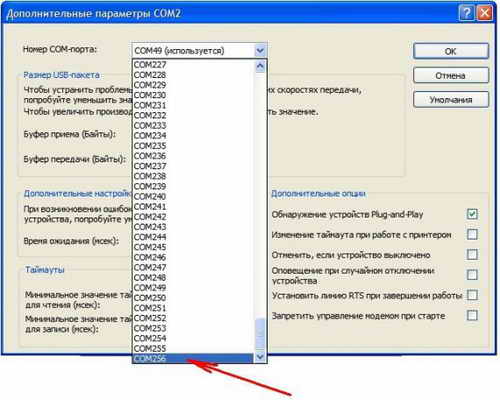

Решил обобщить свои знания по поводу адаптеров для чип-тюнинга… Про простецкие схемы на 2 транзисторах даже не стану упоминать, так как они работают только с COM-портом, а в наше время мобильности подобных девайсов с таким подключением найти всё труднее и труднее… Привет USB! На выручку к нам пришёл адаптер от фирмы «Мастеркит» под кодовым названием «BM9213» (VAG COM 409.1). Ему для коннекта с компьютером или ноутбуком/нетбуком необходимы драйверы, за которые огромное спасибо разработчикам сего чуда инженерной мысли… Вот принципиальная схема. Кто сможет в ней разобраться, в принципе ничего сложного. VAG Блог (Audi, Volkswagen, Skoda, Seat, Porsche): Блог им. alexavias: Mihej › K-line адаптер и с чем его едят…принципиальная схема usb kl-line адаптера BM9213 С помощью проги SprintLayout 5.0 уже давно развёл плату и даже несколько её модифицировал и переработал. Основной типоразмер резисторов, конденсаторов и светодиодов 0805. транзисторы sot-223. Внимание, на этой плате я перепутал питание на usb-порту! Лечится путём припаивания шнурка с правильной комутацией… VAG Блог (Audi, Volkswagen, Skoda, Seat, Porsche): Блог им. alexavias: Mihej › K-line адаптер и с чем его едят…моя разводка платы. Вариант 3.3 Номиналы или маркировку компонентов несложно определить из принципиальной схемы. Пару раз приходилось чинить покупной адаптер в силу его хлипкости в месте usb-разъёма, после чего решил перепаять компоненты на новую плату. Вот моя статья в БЖ www.drive2.ru/cars/lada/2…/288230376152463238/#post Как переназначить порт для адаптера Открываем диспетчер устройств. В портах находим «USB Serial Port» Правой клавишей мышки вызываем доп.меню и нажимаем на Свойства. Открылись " Свойства". Переходим во Вкладку «Параметры Порта» и нажимаем «Дополнительно»… Далее назначаем для порта любой из не занятых портов. От 1 до 256… Но желательно от 1 до 4, потому что не все программы для чиптюнинга и диагностики умеют работать с портами дальше 4-го… VAG Блог (Audi, Volkswagen, Skoda, Seat, Porsche): Блог им. alexavias: Mihej › K-line адаптер и с чем его едят…VAG Блог (Audi, Volkswagen, Skoda, Seat, Porsche): Блог им. alexavias: Mihej › K-line адаптер и с чем его едят…VAG Блог (Audi, Volkswagen, Skoda, Seat, Porsche): Блог им. alexavias: Mihej › K-line адаптер и с чем его едят…Очерк будет дополняться, так что если будут вопросы — задавайте…
