Самостоятельная настройка ГБО-4 (Digitronic 3D Power)

Собственно, кто знает, кто не знает уточню… Мое авто эксплуатируется на Пропан-Бутане. До покупки (первым владельцем) было установлено ГБО 4-го поколения. Не знаю, кто ставил, но оборудование представляло собой сборную солянку:

1. Электроника — Digitronic 3D Power
2. Форсунки — Не обслуживаемые, скорострельные REG FAST Light
3. Редуктор — Tomasetto Alaska — самый не прихотливый редуктор, способный пережевать любой ГАЗ.
В процессе эксплуатации авто, на газу было несколько проблем, которые объяснялись кривизной рук установщиков и торчащими из задницы руками регулировщиками.

Регулярно выскакивал ЧЕК, который приходилось сбрасывать сканером и потом снова его ловить спустя 2-3 дня. Как объясняли регулировщики ГБО — Мондео IV напичкан довольно серьезной диагностической электроникой и рано или поздно БК понимает, что его обманывают газовыми форсунками и выдает ЧЕК.
Все ошибки которые выскакивали по диагностике — бедная или богатая смесь.
Решил заняться диагностикой самостоятельно. Вникнув в суть процессов при подготовке смеси и реакции БК выяснилось, что все проблемы от неверных настроек. Настройщики на самом деле не делают и 1/10 части настроек системы.
Для начала уточним зачем нам лезть в настройку ГБО, ведь машина едет и ЧЕК в настоящее время не выскакивает?
На самом деле неверные настройки ГБО влияют и очень сильно на работу системы бензинового впрыска. Кто пользуется системами ГБО-4, наверняка имели в своей практике такие случаи, когда заводишь машину на холодную или горячую, а она как то нервно работает. Или заводится не сразу. Или просто такое ощущение, как будто ее за хвост держат. Многие по разному это объясняют: кто на бензин грешит, кто на свечи. Некоторые винят плохой газ. Однако в большинстве случаев (процентах так в 90) виной не верно работающей системе впрыска бензина становится не верная настройка ГБО.
И выглядит в упрощенном варианте это так:
1. Авто в ручном режиме или в автоматическом после прогрева переходит на режим работы на ГАЗу;
2. При этом при некорректно настроенных параметрах (а они могут измениться по ряду причин: фильтр засорился, редуктор засрался, газ плохой, или температура окружающего воздуха изменилась) у нас в цилиндры попадает смесь не того качества. А именно она либо переобогощена газом и обеднена кислором или наоборот обеднена по газу и переобогощена по кислороду.
3. ЭБУ автомобиля — получая показатели с ДМРВ и с датчика кислорода на коллекторе определяет что смесь либо бедная, либо богатая.
4. В зависимости от того какая смесь, ЭБУ начинает смесь корректировать (либо обогащает ее либо обедняет). Обогащение, обеднение смеси происходит за счет изменения количества топлива впрыскиваемого в цилиндры форсунками. Или больше импульс или меньше. При постоянном протоке воздуха, изменяя количества топлива смесь богатится или обедняется. И все бы хорошо, да вот только ЭБУ не знает, что авто едет на ГАЗу и его обеднение и обогощение БЕНЗИНОВОЙ СМЕСИ не повлияют н арезультат.
5. После попыток обеднить/обогатить смесь ЭБУ повторяет попытки до тех пор, пока настройка параметров смеси бензин/воздух не доходят конечного положения.
6. После этого мы глушим машину и идем спать. А утром пытаемся завести авто на бензине с запредельными показателями кислорода или бензина в смеси. Двигатель офигевает от качества смеси и его начинает колбасить. Решение — ездить на бензине, пока ЭБУ не выровняет показатели смеси. Или произвести настройку ГБО. Мы выбираем настройку.
И так, для начала нам нужны следующие штуки:
ГБО. Как установить, настроить и диагностировать систему: Кабель гбо
Программа настройки ГБО: https://cloud.mail.ru/public/Ec3c/WkQGEhoA7
Ноутбук (любой, лишь бы там был Windows и хотя бы один USB порт)
Первый этап настройки:
1. Устанавливаем программу на ноутбук;
2. Коммутируем диагностический кабель с ГАЗомозгом и ноутбуком;
3. Включаем зажигание;
4. Запускаем программу (10-я версия программы работает только с 10-й прошивкой блока ГБО, поэтому вам сразу предложат обновить прошивку ЭБУ);
Прошивку надо обновлять в любом случае, так как там будет больше настроек и больший перечень использованного оборудования;
5. После обновления прошивки видим следующую картину:

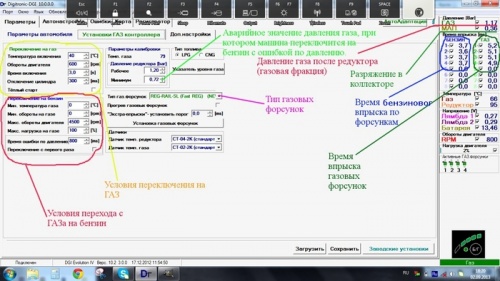

Настройки ГАЗОВОГО КОНТРОЛЕРА
ГБО. Как установить, настроить и диагностировать систему: Самостоятельная настройка ГБО-4 (Digitronic 3D Power)

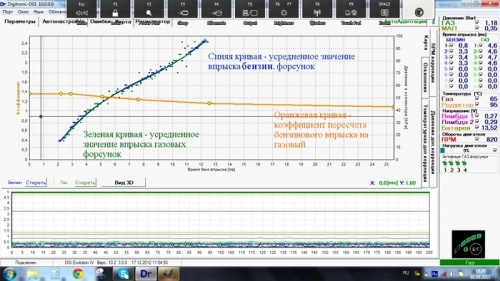

Карта показана после регулировки, до регулировки было все то — же самое, только зеленая кривая была выше на несколько мм от синей и кривая коэффициента была на 1,6, а не на 1,4
ГБО. Как установить, настроить и диагностировать систему: Самостоятельная настройка ГБО-4 (Digitronic 3D Power)
Теперь теория: Как работает ГБО. Во время работы ГБО, газовый ЭБУ эмулирует работу бензиновых форсунок, и отправляет сигнал на бортовой комп авто, с показателями (как бы от бензиновых форсунок). На само же деле, в это время бензиновые форсунки отключены и вместо них работают газовые. Если просто поставить ГБО и не адаптировать, то газовые форсунки будут работать один в один с бензиновыми, а так как топливо у нас разное подается — выскакивает ЧЕК по составу смеси. Смесь будет либо бедная, либо богатая. Поэтому основная задача, найти настройки работы форсунки, при которых состав смеси по сгоранию и продуктам распада будет приближен к бензиновым показателям.
После окончания настройки и тестовой езде должны появиться две кривые синяя и зеленая. Чем ближе они друг к другу — тем идеальней настройка ГБО на авто.

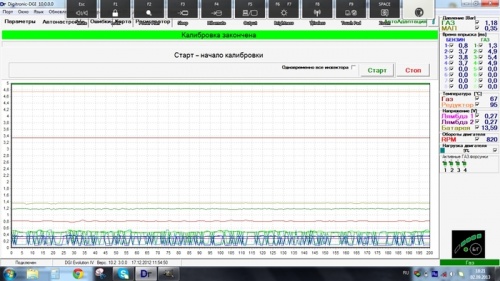

Экран калибровки выглядит так. В принципе нужно нажать одну кнопку и дождаться конца процесса.
ГБО. Как установить, настроить и диагностировать систему: Самостоятельная настройка ГБО-4 (Digitronic 3D Power)
Во время калибровки, ГАЗ отключается и машина какое то время работает на холостых на бензине. Газовое ЭБУ замеряет параметры бензиновых форсунок и запоминает их. Вторая стадия калибровки — ЭБУ передает параметры бензиновых форсунок на одну газовую форсунку. Т.е. машина начинает работать тремя цилиндрами на бензине и одним на ГАЗу. Потом включается газ еще в одну форсунку и потом уже во все. Во время этой стадии двигатель колбасит, так как смесь не оптимальная она или бедная или богатая. Третья стадия калибровки заключается в постепенном увеличении-уменьшении времени работы газовых форсунок, так, чтобы на выходе по составу выхлопа был нормальный показатель. Во время этой стадии получаем тот самый коэффициент пересчета. Т.е. то число, на которое нужно умножить время впрыска бензина, чтобы получилось время впрыска ГАЗа.
Ну это вкратце. Когда калибровка заканчивается, авто переключается на бензин и нам предлагают проехать тестовый заезд, для сравнения динамики и правильности настроек.
Если при калибровке вы не стирали бензиновую карту (т.е. показатели впрыска при разных оборотах остались в системе) то можете просто переключаться на ГАЗ и довольствоваться ездой на экономичном и экологически выгодном топливе. Если же карты стерли, то нужно будет какое то время покататься на бензине при разных оборотах и нагрузке, и после этого только система позволит вам переключаться на ГАЗ.
После тестового заезда, не забываем сохранить лог настройки. Это нам позволит в оффлайне загрузить лог в программу и не имея под рукой машину, в замедленном действии промотать весь процесс работы ГБО и найти ошибки, которые мы просмотрели.
Теперь кратко о корректировке графика:

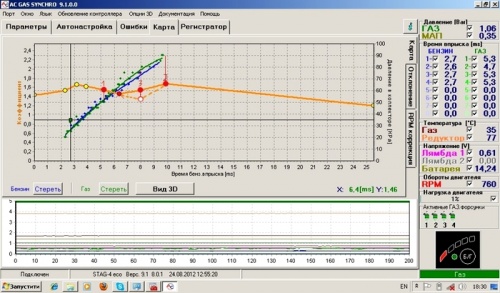

Если графики расходятся, то их надо совместить. Делаем это так:
ГБО. Как установить, настроить и диагностировать систему: Самостоятельная настройка ГБО-4 (Digitronic 3D Power)
1. Ставим точку на оранжевой кривой, там где графики начинают расходиться (точка 1)…
2. Ставим точку вторую, там где графики сходятся (точка 2)… т.е. это мы фиксируем точки которые не нужно перемещать… Они должны остаться не подвижными…
3. Выбираем место максимального отклонения кривой газа от кривой бензина… Пусть это будет в нашем случае точка 3… Выбираем ее и начинаем ее опускать ровно на столько, на сколько они расходятся…
4. Пробуем накатать карты и смотрим приблизились они или нет. При необходимости повторяем процедуру.
Визуальное совпадение кривых газа и бензина, это не значит, что смесь настроена верно. Как правило установщики смотрят только на это и в результате смесь газа по факту бедная.
Для того чтобы настроить систему верно, нужно пройти два этапа. Второй важней чем первый, и заключается в подборе правильного состава смеси:
После первого этапа, стоит поездить немного и посмотреть действительно ли карты совпадают и не начали ли расползаться с пробегом. Если расползаться, можно еще подправить и приступить ко второму этапу настройки, а именно используя результаты автомобильного ЭБУ подправить впрыск.
Второй этап настройки:
1. Заводим машину и прогреваем ее до рабочей температуры газа и редуктора.
2. Переключаем авто на бензин и даем возможность поработать на бензине 5 минут, при этом смотрим в программе показатели впрыска бензина. К примеру 2,8 мсек. Затем пкреключаем авто на газ и опять смотрим на ВРЕМЯ БЕНЗИНОВОГО ВПРЫСКА. Оно изменилось и стало 3,2 к примеру. Что это обозначает? То что смесь газа бедная и ЭБУ авто пытается ее обогатить. Но так как обогащение производится на бензиновых форсунках, газ на эти показатели не влияет. Комп машины продолжает богатить бензиновую смесь, а газ как был бедным, так и есть. В результате когда ты утром будешь заводиться на бензине, машину будет переливать, так как бензиновая смесь будет обогощена.
Лечится это поднятием или опусканием всей оранжевой кривой. Т.е если смесь бедная и бензиновый впрыск увеличился на газу, кривую поднимаем на 1-2 щелчка стрелками. Если смесь богатится и бензиновый впрыск уменьшался, то кривую оранжевую стоит опустить. Измерения повторять несколько раз, пока впрыск бензина при смене топлива останется не изменным
Если есть вопросы — спрашивайте.
P.S. Продолжение настройки.
Проехав не один десяток тысяч км после написания этого поста, заходим в настройки и проверяем настройки…
После проверки настроек газового контролера идем во вкладку КАРТА
ГБО. Как установить, настроить и диагностировать систему: Самостоятельная настройка ГБО-4 (Digitronic 3D Power)

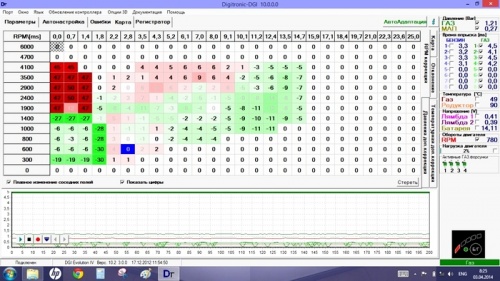

Вот такая у нас карта на момент проверки… Выглядит на мой взгляд хорошо. При этом корректировки по впрыску бензина нет.
ГБО. Как установить, настроить и диагностировать систему: Самостоятельная настройка ГБО-4 (Digitronic 3D Power)

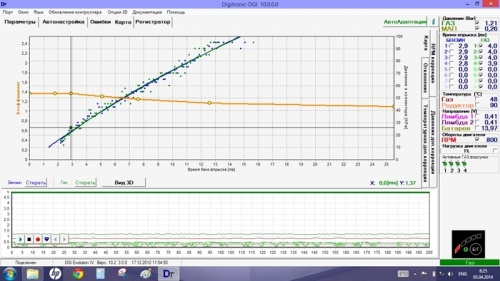

Если посмотреть на кривую отклонения, то видим небольшое превышение в сторону обогащения и в начале и в конце провал на обеднение. Это не критично и будет подправлено. Характер кривой отклонения стал более прямой (раньше был в виде буквой S на боку). Исправление формы кривой обусловлено заменой редуктора на более мощный и более стабильное давление в системе…
Ну и собственно отклонения в числовом значении. :)
ГБО. Как установить, настроить и диагностировать систему: Самостоятельная настройка ГБО-4 (Digitronic 3D Power)
