Блог о диагностике, ремонте, адаптации и настройке новых узлов автомобилей марки Opel.
В этом разделе вы найдете информацию о том что можно сделать на автомобилях Опель с помощью адаптера OP COM, начиная от изменения показаний спидометра до адаптации, отключения и настройки разных электронных модулей Опель.
Также вы узнаете как можно устранить неисправность различных датчиков двигателя и неисправности в электронике автомобиля.
На первом же экране видим, что подушка фронтальная пассажира имеет большое сопротивление. Ищем. Находим скрутку в районе штекера (см за 10 до него), это над бардачком (его мы сняли, два самореза) Проверяем на обрыв — не обнаруживаем такогого. Однако, помня о переходных сопротивлениях в районе скрутки, зачищаем контакты, скручиваем заново, временно смочив «литолом», планируя в следущий вторник в обязательном порядке их спаять. Читать дальше →
Для начала работы с программой загрузите тестовую прошивку текущей версии, например OPTEST1_0.hex, в адаптер спомощью OpCOM Loader. Нажмите [Запустить] и дождитесь сообщения «Ошибок не произошло»Программа готова к работе.
Поле «выход» изменяет состояние выходной линии. Поле «вх/вых» переключает линию со входа на выход. Установленная «галочка» означает, что линия переключена в выходное состояние. Поле «вход» отображает текущее состояние линий.
Номера линий соответствуют номерам выводов процессора. Для более детальной информации смотрите электрическую схему адаптера.
Возможность переключения в выходное состояние для некоторых линий заблокирована, так как это может повредить адаптер.
Для восстановления работоспособности адаптера загрузите в адаптер рабочую прошивку с помощью OpCOMLoader, например FW 1.44 Bootloader.hex. Либо если пользуетесь OP-COM 08-2010 rus, то программа прошивает адаптер FW 1.39.
ВЫ ВСЕ ДЕЛАЕТЕ НА СВОЙ СТРАХ И РИСК, АВТОР НЕ НЕСЕТ КАКОЙ-ЛИБО ОТВЕТСТВЕННОСТИ!
Считывание накопителя ошибок запускается замыканием соответствующих контактов на диагностическом разъеме ALDL, находящемся в моторном отсеке (на Омеге-A около правой, у Вектры-A около левой стойки если смотреть по ходу машины).
В обычном состоянии разъем закрыт заглушкой, которую надо вынуть перед запуском диагностики:
где A – Земля.
E – Односторонний канал данных двигателя.
F – «+» Батареи.
G – Двунаправленный канал данных компьютеров ECU,
АКПП, ATWS и бортового компьютера.
Иногда, в системе управления впрыском автомобилей возникают неисправности.
Узнать причину, в большинстве случаев, можно самостоятельно, считав код ошибки в накопителе ECU через диагностический разъём.
На автомобили OPEL выпуска 86-94 годов устанавливались системы диагностики с 10-ти контактным разъемом и протоколами диагностики ALDL (Multec) или K-Line (Motronic).
На OPEL выпуска 94-96 годов устанавливалась системы диагностики с 16-ти контактным разъемом и протоколом диагностики K-Line.
Более поздние модели имели систему диагностики, совместимую со стандартом OBD-II и 16-ти контактным разъемом. С 2002 года вводится CAN протокол на уже стандартном 16-ти контактном OBD-II разъмом. Читать дальше →
Типичный электрический контур состоит из потребителя электроэнергии (рабочего компонента), набора выключателей, реле, исполнительных электромоторов, предохранителей, плавких вставок/прерывателей цепи, имеющих отношение к работе данного компонента, а также соединительной электропроводки, ее контактных клемм и разъемов. Прежде чем приступать к поиску причин отказа вышедшего из строя потребителя электроэнергии, внимательно изучите соответствующую электрическую схему, постарайтесь как можно яснее представить себе принцип функционирования компонентов, входящих в состав подозреваемого контура. Перечень возможных причин отказа может быть сведен к минимуму путем исключения из него исправно функционирующих компонентов, имеющих отношение к работе проверяемого контура. При одновременном нарушении функционирования сразу нескольких компонентов, наиболее вероятной причиной отказа является выход из строя общего для соответствующих цепей предохранителя/ плавкой вставки, либо нарушение заземления. Чаще всего отказы электрооборудования объясняются простейшими причинами, такими как повреждение коррозией, либо ослабление крепления клеммных соединений, выход из строя предохранителя или плавкой вставки, отказ реле и т.п. Прежде чем приступать к поиску внутренних дефектов собственно отказавшего компонента, внимательно проверьте состояние всех имеющих отношение к его функционированию предохранителей, разъемов и соединительных проводов. Для определения перечня подлежащих проверке узлов и клеммных соединений, изучите соответствующую схему электрических соединений.
Еще давно я задумывался о переделке ключа замка зажигания, а именно сделать его выкидным. Специально для этого я даже обзавелся выкидным ключом, но от Хонды Аккорд. Приобрел заготовку и приступил к переделке. Поскольку не каждый мастер брался за изготовление дубликата ключа на моей заготовке, мной было принято решение взять лезвие от своего ключа.
Была проведена проверка свечей накаливания, а затем и замена.
Далее расскажу о том, как добраться до свечей, чтобы померить их сопротивление.
Необходимый инструмент: обычная головка на 8, 10, плоская отвертка, головка «звездочка» Е10, омметр (мультиметр).
1. Откываем капот
2. Откручиваем гайку и ослабляем хомут:

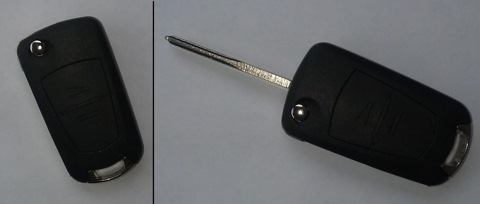

Как изготовить самому выкидной ключ для Opel?
Первая задача решалась легко, благо сейчас несложно купить выкидные ключи.
И вот когда я разобрал полученный ключ, то мне стало понятно, что вторая задача решится не просто. Внутри корпуса оказалось не так то много свободного места.
Вопрос: Подключаю Ор-Сом, при автоматической идентификации автомобиля выдает инфу про автомобиль, но кнопка «полные данные автомобиля» неактивна, а на нажатие кнопки «Диагностика ЕСМ» пишет — невозможно декодировать производителя из VIN. Я вручную выбираю год и тип авто, то там активно только вкладка — двигатель, т.е показывает все данные, можно програмировать и т.д. Другие же вкладки, как кузов, шасси и др., когда их нажимаю, открывается окно, но все кнопки неактивны, внизу пишет ECU не отвечает, а вверху слева — ошибка CRC=0. В чем может быть проблема? Это проблема опкома или что-то в самой машине?
Ответ: Это проблема Ор-Сом. Для начала нужно проверить версию Ор-Сом, для этого зайти в программу --->Настройки--->Проверка интерфейса. Там можно увидеть версию. Если версия Ор-Сом 1.44 или 1.45 то ее можно и нужно самостоятельно прошить до версии 1.39 и проблем не будет. Описание как прошить Ор-Сом вот здесь.
На первом же экране видим, что подушка фронтальная пассажира имеет большое сопротивление. Ищем. Находим скрутку в районе штекера (см за 10 до него), это над бардачком (его мы сняли, два самореза) Проверяем на обрыв — не обнаруживаем такогого. Однако, помня о переходных сопротивлениях в районе скрутки, зачищаем контакты, скручиваем заново, временно смочив «литолом», планируя в следущий вторник в обязательном порядке их спаять.
