Подключаем сканер OP-COM к диагностическому разъему автомобиля OPEL Meriva-A , который располагается в тонеле между сидениями. Для работы необходимо использовать версию программы OP-COM 100315 или выше.

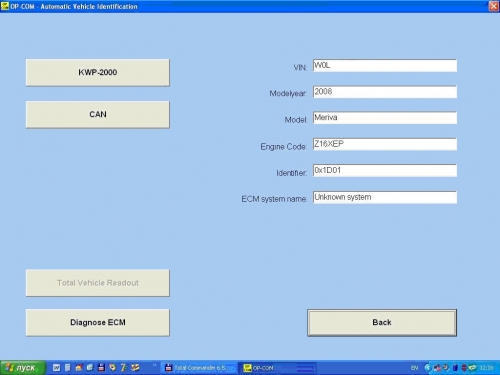

Выбираем пункт «Автоматическая идентификация автомобиля» и протокол KWP-2000. Выходим на следующий экран:
На нем мы видим VIN, модель, модельный год, модель двигателя и т.д. Для программирования нам необходимо вручную выбрать модель автомобиля, его модельный год.
В открывшимся окне выбираем строку Body (кузов). В появившимся окне выбираем Body Control Module (модуль управления кузовом).



Читать дальше →

Автомобили Vectra-C и Signum очень схожи с точки зрения электронной начинки. Фактически электроника этих машин представляет собой локальную сеть из специализированных микроконтроллеров, объединенных между собой CAN шиной. А сейчас разберемся с возможностями программирования функций, которые доступны в различных модулях автомобилей. С помощью прибора OP-COM подключаемся к блокам и добираемся до функций программирования по пути Programing -> Program Variant Configuration . Для доступа попутно потребуется ввести security code , который нужно взять из car pass вашего автомобиля.
Обратим внимание, что некоторые функции могут быть недоступны (Not Available). Это связано с тем, что существует множество модификаций блоков от различных производителей и для различных комплектаций. Отдельные функции могут не поддерживаться в некоторых блоках.

Читать дальше →

CarProg Full v.4.01 -  содержит мощный 16-разрядный микропроцессор и полный набор автомобильных интерфейсов позволяющий производить скрутку одометров, программирование ключей иммобилайзера, обнуление ошибок Airbag, калькуляцию кодов автомобильных магнитол, программирование EEPROM приборных панелей.

Функции устройства:

1. Сброс ошибок Airbag (путем непосредственного подключения к EEPROM блоков Airbag или путем подключения к разъему OBDII)
Для автомобилей: Alfa Romeo, Audi, BMW, Citroen, Daewoo, Fiat, Ford, GM, Honda, Hyundai, Mazda, Mercedes-Benz, Mitsubishi, Nissan, Kia, Opel, Lexus, Peugeot, Porsche, Renault, Rover, Saab, Suzuki, Subaru, Toyota, Volvo, Seat, Skoda, VW.

Читать дальше →

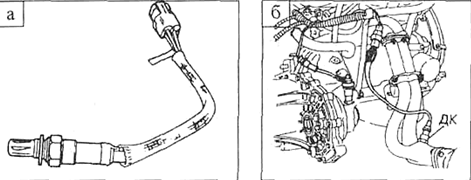

Датчик кислорода (лямбда-зонд)




Установлен в приемной трубе системы выпуска отработавших газов. Кислород, содержащийся в отработавших газах, создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 В (много кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь). По сигналу от датчика кислорода контроллер корректирует подачу топлива форсунками так, чтобы состав отработавших газов был оптимальным для эффективной работы нейтрализатора (напряжение кислородного датчика — около 0,5 В). Для нормальный работы датчик кислорода должен иметь температуру не ниже 360°С, поэтому для быстрого прогрева после запуска двигателя в него встроен нагревательный элемент. Контроллер постоянно выдает в цепь датчика кислорода стабилизированное опорное напряжение 0,45±0,10 В. Пока датчик не прогрет, опорное напряжение остается неизменным. При этом контроллер управляет системой впрыска, не учитывая напряжение на датчике. Как только датчик прогреется, он начинает изменять опорное напряжение. Тогда контроллер отключает нагрев датчика и начинает учитывать сигнал датчика кислорода.

Читать дальше →

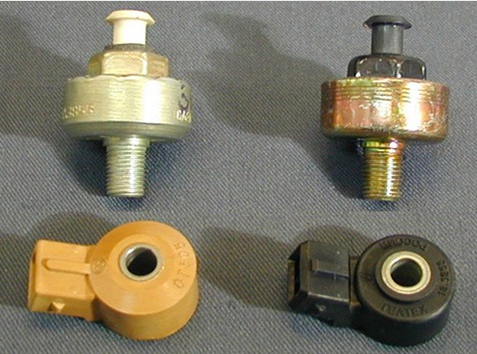

Датчик детонации




Датчик детонации — устройство, предназначенное для определения момента возникновения детонации в двигателях внутреннего сгорания. Является одним из датчиков электронных систем управления двигателем автомобиля с впрыском топлива.

Читать дальше →

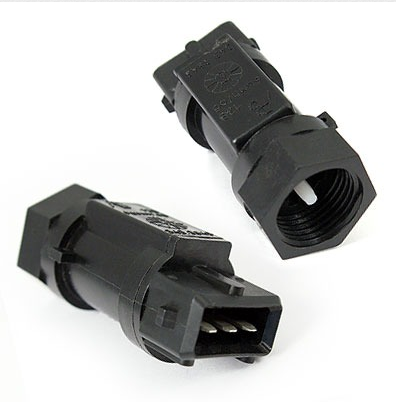

Датчик скорости




Принцип действия датчика скорости (ДС) основан на эффекте Холла. Датчик выдаёт на контроллер импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колёс. Датчики скорости различаются по присоединительным разъёмам к колодке жгута. Квадратный разъём применяется в системах БОШ. Датчик с круглым разъёмом применяется в системах Январь 4 и GM. Все датчики 6-ти импульсные, то есть выдают 6 импульсов за один оборот своей оси. 10-ти импульсный датчик применяется для маршрутных компьютеров карбюраторных «Самар». Сигнал датчика скорости используется системой управления для определения порогов отключения подачи топлива, а также для электронного ограничения скорости автомобиля (в новых системах управления).

Читать дальше →

ДПДЗ (Датчик положения дроссельной заслонки)



Установлен сбоку на дроссельном патрубке и связан с осью дроссельной заслонки. Датчик (ДПДЗ)представляет собой потенциометр, на один конец которого подаётся плюс напряжения питания (5 В), а другой конец соединен с массой. С третьего вывода потенциометра (от ползунка) идёт выходной сигнал к контроллеру. Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), изменяется напряжение на выходе датчика. Чтобы проверить работоспособность датчика, измерим напряжение на этом контакте при закрытой заслонке. Оно должно быть в пределах 0,3-0,7 В (Лучше 0,7). Когда заслонка открывается, напряжение на выходе датчика растёт и при полностью открытой заслонки должно быть более 4 В. Отслеживая выходное напряжение датчика контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). Датчик положения дроссельной заслонки не требует никакой регулировки, т.к. контроллер самостоятельно определяет минимальное напряжение датчика и принимает его за нулевую отметку.

Статья взята с сайта http://www.drive2.ru

Диагностику других датчиков ВАЗ смотрите здесь.

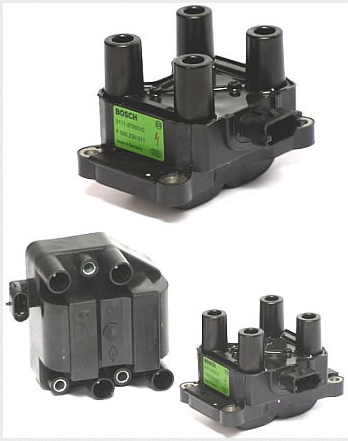

Модуль зажигания



Скажу сразу: простых тестов, позволяющих достоверно оценить этот элемент системы зажигания, не существует. По той причине, что и сам процесс искрообразования простым не назовёшь. Вначале накопление индуктивной энергии в катушке, затем насыщение, пробой искрового промежутка, возникновение дуги, её горение, и наконец, затухающие колебания. Каждый этап имеет свои особенности, характеристики и параметры, всё имеет суть и вес. Изменения характерных величин: времени накопления, напряжения пробоя, напряжения горения, времени горения дуги и искажения формы затухающих колебаний даёт много информации о состоянии здоровья катушки или модуля. Всё это хорошо видно на мониторе мотор-тестера или осциллографа, а отклонения по отдельным цилиндрам хорошо заметны в сравнении. Но по условиям этой темы, у нас кроме контрольки и китайского тестера, как и у большинства автолюбителей ничего нет. Ну и не надо, постараемся выкрутиться, безвыходных ситуаций не бывает.

Читать дальше →

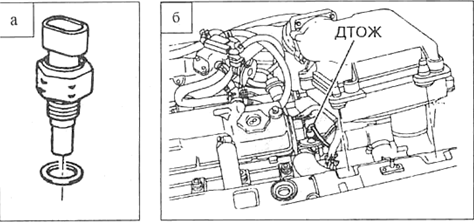

 ДТОЖ (Датчик температуры охлаждающей жидкости)






Представляет собой термистор, т.е. резистор, электрическое сопротивление которого изменяется в зависимости от температуры.

Читать дальше →

ДПКВ (Датчик положения коленчатого вала). Синхронизация. Задающий диск.




ЭБУ, установленный на инжекторных авто, управляя датчиками и исполнительными механизмами, для правильной и эффективной работы должен точно знать, в каком положении находится коленвал двигателя в каждый момент времени – другими словами иметь чёткую синхронизацию между цифрой и железом.

Читать дальше →
